Separatory gazu (płuczki)

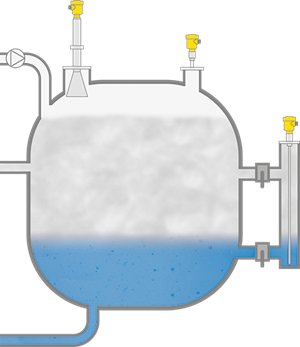

Pomiar poziomu i ciśnienia w separatorze gazu
Dane technologiczne
Zadanie pomiarowe:
Pomiar ciśnienia, poziomu napełnienia i poziomu granicy faz
Miejsce pomiaru:
Zbiornik
Zakres pomiarowy do:
4 m
Medium:
Mieszanina gazu ziemnego i wody
Temperatura technologiczna:
od 0 do +150 °C
Ciśnienie technologiczne:
od 0 do +160 bar
Szczególne wymagania:
Wysokie ciśnienie, wysoka temperatura
Zakres zastosowania
Eksploatowany gaz ziemny lub pozostałości gazu z produkcji ropy naftowej są zanieczyszczone wodą i gromadzone w separatorze gazu (skruberze) w celu oddzielenia. Ciśnienia do +150 bar utrzymują gaz w stanie ciekłym. Dokładny pomiar ciśnienia i poziomu napełnienia umożliwia optymalne wykorzystanie separatora gazu i skuteczną kontrolę procesu suszenia gazu. Separacja gazu i wody odbywa się poprzez chemiczne wiązanie wody z glikolem, a następnie separację mechaniczną. Dokładne oznaczenie rozdziału faz decyduje o jakości gazu.
Korzyści
Bezpiecznie
Niezawodny pomiar niezależnie od warunków procesowych
Ekonomicznie
Zapewnienie efektywnego procesu suszenia gazu i wysokiej jakości gazu
Komfortowo
Nie wymaga konserwacji
Sugerowane produkty
![VEGAFLEX 86](/-/media/images/products/sensors/f-fx86-gefuehrtes-radar-tdr-vegaflex86-fuellstand-trennschicht-hochtemperatur-hochdruck-flansch.png?mh=140&hash=DCB949AB6EBB11EB2170A8A0E5C407C3&mw=105)
VEGAFLEX 86
Pomiar poziomu rozdziału faz za pomocą sondy radarowej z falowodem w separatorze gazowym
- Niezawodny pomiar niezależnie od składu medium
- Podwójne bezpieczeństwo dzięki Second Line of Defense
Zakres pomiarowy - odległość
75 m
Temperatura procesowa
-196 ... 450 °C
Ciśnienie procesowe
-1 ... 400 bar
![VEGABAR 81](/-/media/images/products/sensors/f-br81-pressure-transmitter-with-chemical-seal-vegabar81-flange.png?mh=140&hash=FD3089820F42A9A0EEA94A3370AEB804&mw=105)
VEGABAR 81
Przetwornik ciśnienia do nadzoru ciśnienia w separatorze gazu
- Niezawodny pomiar również przy dużych zakresach ciśnień i temperatur
- Brak zużycia przez ścieranie, brak zabiegów serwisowych dzięki odpornym materiałom membrany
Zakres pomiarowy - odległość
-
Zakres pomiarowy - ciśnienie
-1 ... 1000 bar
Temperatura procesowa
-90 ... 400 °C
![VEGAPULS 6X](/-/media/images/products/sensors/f-ps64-radarsensor-fuellstandsmessung-vegapuls64-g075-1.png?mh=140&hash=9F1F1FB5C869C8EA2038DB1038A9480C&mw=105)
VEGAPULS 6X
Pomiar poziomu w separatorze gazu za pomocą sondy radarowej
- Dokładne wyniki pomiarów niezależnie od ciśnienia, temperatury i gazu
- Bezobsługowa eksploatacja dzięki bezkontaktowej metodzie pomiaru
- Łatwa instalacja w zbiorniku
Zakres pomiarowy - odległość
120 m
Temperatura procesowa
-196 ... 450 °C
Ciśnienie procesowe
-1 ... 160 bar
