Pumpstation
Niveaumessung in der Pumpstation
|
|
Prozessdaten
Messaufgabe:
Füllstandmessung
Messstelle:
Tank
Messbereich bis:
0 … 10 m
Medium:
Abwasser
Prozesstemperatur:
0 … +35 °C
Prozessdruck:
0 … +1 bar
Besondere Herausforderungen:
Abrasion, Schaum, Feuchtigkeit
Anwendungsbereich
Über ein weit verzweigtes Kanalnetz wird das Abwasser der Haushalte und Gewerbe zusammen mit Oberflächenwasser zur Kläranlage geleitet. Reicht das natürliche Gefälle nicht aus, sind verschiedene Pumpstationen notwendig, um die Höhenunterschiede auszugleichen. Die Niveaumessung im Einlaufschacht dient zur wirtschaftlichen Steuerung der Pumpen.
Ihr Nutzen
Sicher
Zuverlässige Messung des Niveaus
Wirtschaftlich
Optimale Betriebszeiten durch Pumpenumschaltung
Komfortabel
Wartungs- und störungsfreier Betrieb
Empfohlene Produkte Ausschreibungstexte herunterladen
Lösung 1
Lösung 2
VEGAPULS C 11
Berührungslose Niveaumessung mit Radar im Einlaufschacht
- Exakte Messergebnisse unabhängig von Einbauten und Schaumbildung
- Hohe Anlagenverfügbarkeit, da verschleiß- und wartungsfreie Messung
- Hochbeständige Materialien stellen eine lange Lebensdauer sicher
- Komfortable und sichere drahtlose Bedienung via Bluetooth mit Smartphone, Tablet oder PC
Messbereich - Distanz
10 m
Prozesstemperatur
-40 ... 60 °C
Prozessdruck
-1 ... 3 bar
VEGAMET 841
Steuer- und Anzeigegerät zur Pumpensteuerung
- Universelles Steuergerät zur einfachen Pumpensteuerung
- Schnelle Inbetriebnahme durch einfache Menüführung und Anwendungsassistenten
- Kostengünstige Lösung ersetzt aufwändige Steuerungstechnik
Schutzart
IP66/IP67, Type 4X
Eingang
1 x 4 … 20 mA-Sensoreingang
Ausgang
1 x 0/4 … 20 mA-Stromausgang
3 x Arbeitsrelais
1 x Störmelderelais (anstelle von Arbeitsrelais)
Montagezubehör
Montagebügel mit verstellbarer Sensoraufnahme
- Verstellbare Sensoraufnahme ermöglicht eine einfache Ausrichtung der Sensoren
- Witterungsbeständig und robust durch rostfreien Edelstahl 316L
Medienberührte Werkstoffe
316L
VEGAWELL 52

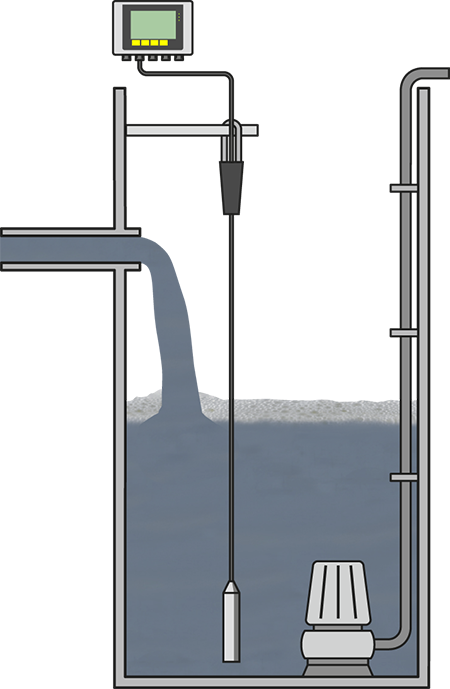

Hydrostatische Niveaumessung im Einlaufschacht
- Robuste keramische Messzelle sichert eine hohe Langzeitstabilität und einen wartungsfreien Betrieb
- Einfache Montage und zuverlässige Messung unter beengten Platzverhältnissen
- Hohe Genauigkeit durch optimal abgestuft Messbereiche der Messzellen
Messbereich - Druck
0 ... 60 bar
Prozesstemperatur
-20 ... 80 °C
Prozessdruck
-
VEGAMET 841
Steuer- und Anzeigegerät zur Pumpensteuerung
- Universelles Steuergerät zur einfachen Pumpensteuerung
- Schnelle Inbetriebnahme durch einfache Menüführung und Anwendungsassistenten
- Kostengünstige Lösung ersetzt aufwändige Steuerungstechnik
Schutzart
IP66/IP67, Type 4X
Eingang
1 x 4 … 20 mA-Sensoreingang
Ausgang
1 x 0/4 … 20 mA-Stromausgang
3 x Arbeitsrelais
1 x Störmelderelais (anstelle von Arbeitsrelais)
Montagezubehör
Montagebügel mit verstellbarer Sensoraufnahme
- Verstellbare Sensoraufnahme ermöglicht eine einfache Ausrichtung der Sensoren
- Witterungsbeständig und robust durch rostfreien Edelstahl 316L
Medienberührte Werkstoffe
316L
