Zuverlässige Radarfüllstandmessung unter schwierigen Bedingungen

Ob Einbauten wie Rührwerke oder Heizschlangen, starke Kondensatbildung oder Anhaftungen – der Radarsensor für Flüssigkeiten VEGAPULS 64 setzt neue Maßstäbe in der Füllstandmessung für Flüssigkeiten. Die hohe Sendefrequenz von 80 GHz ermöglicht eine einzigartige Fokussierung des Radarstrahls und liefert zuverlässige Messergebnisse, unbeeinflusst von Hindernissen und Prozessbedingungen im Behälter.

Eine gute Fokussierung bringt Sicherheit

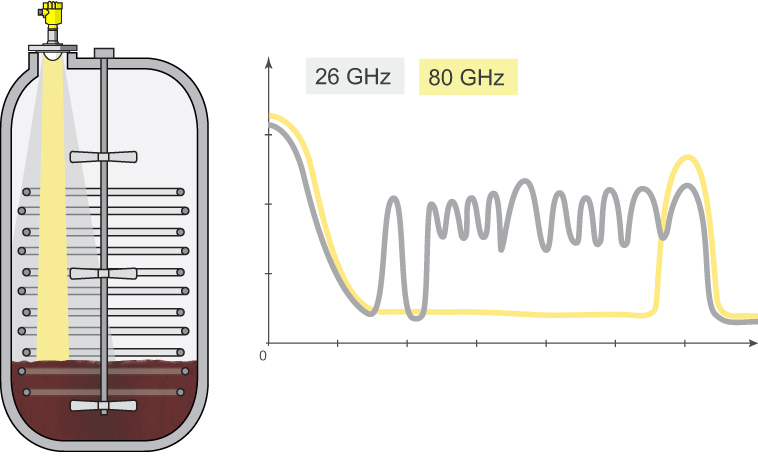

Der VEGAPULS 64 zeichnet sich durch eine einzigartige Fokussierung und eine große Dynamik aus. Die Fokussierung eines Radarmessgerätes hängt von der Sendefrequenz und der wirksamen Antennenfläche ab. Bei gleichbleibender Antennengröße ermöglicht die höhere Frequenz eine deutlich bessere Fokussierung. Bei einer Antennengröße von ca. 80 mm beträgt der Öffnungswinkel eines 80 GHz-Sensors lediglich 3°. Bei einem Radarsensor mit 26 GHz-Sendefrequenz liegt dieser bei gleicher Antennengröße dagegen bei etwa 10°. Durch diesen engen Öffnungswinkel kann der Sensor selbst in Behältern mit Einbauten wie Rührwerken oder Heizschlangen sicher eingesetzt werden, weil der Radarstrahl an den Hindernissen einfach vorbei geht.

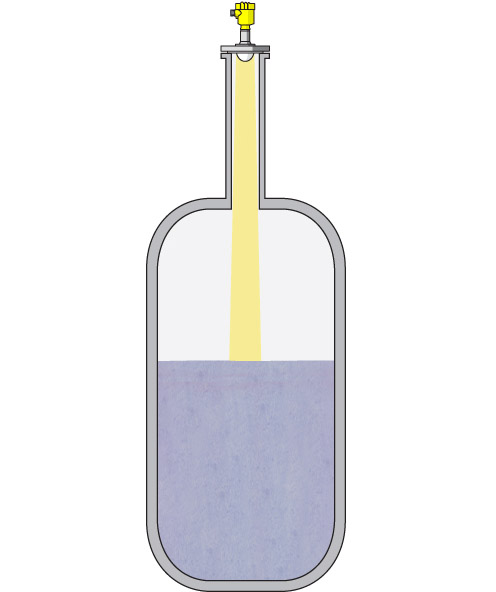

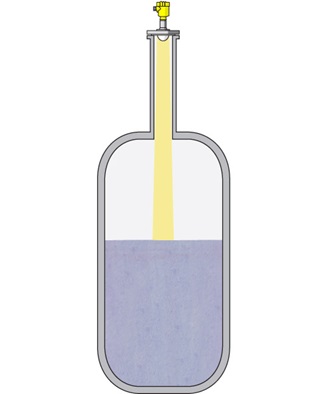

Bei besonders langen Stutzen kommt es durch die oft sehr breiten Abstrahlwinkel bisheriger Sensoren zu starken Störreflexionen an den Stutzenenden. Da die besonders langen Stutzen sogar mehrere Vielfachechos erzeugen, wird die Messsicherheit im Bereich dieser Reflexionen deutlich eingeschränkt. Gerade bei Medien, bei denen die Radarsignale nur gering reflektieren, kann dieser Effekt zu einem erheblichen Mindestabstand  im oberen Bereich des Behälters führen. Durch die sehr gute Signalbündelung des 80 GHz-Sensors werden durch das Stutzenende kaum Störreflexionen hervorgerufen. Das Ergebnis ist eine zuverlässige Messung bis dicht an die Behälterdecke. Bestehende Anlagen können mit dem neuen Sensor ganz einfach nachgerüstet werden.

Fazit:

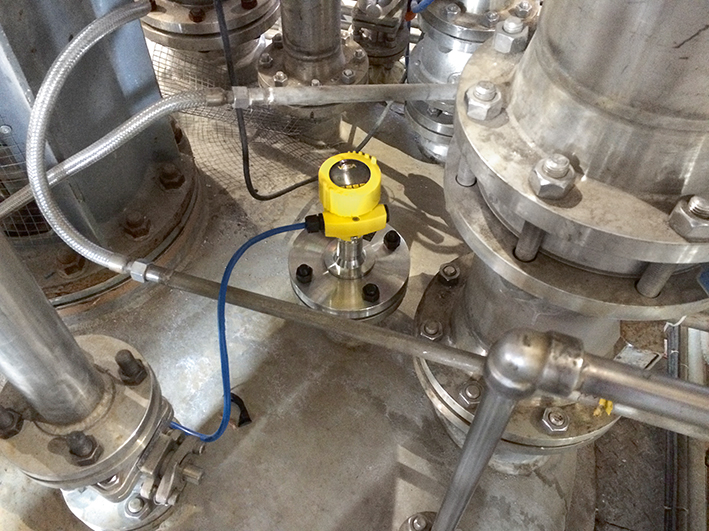

Der VEGAPULS 64 wurde seit Dezember 2015 mit einer Nullserie von 200 Sensoren in verschiedenen Branchen und Anwendungen weltweit erfolgreich installiert. Dabei wurden vor allem die Anwendungen gewählt, die bis dahin als problematisch oder schwierig zu messen galten.  VEGAPULS 64
