Kondensatbehälter

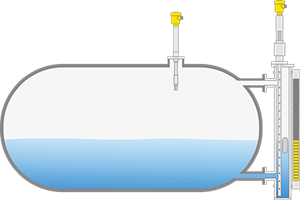

Füllstandmessung und Grenzstanderfassung in Kondensatbehältern
|
|
Prozessdaten
Messaufgabe:
Füllstandmessung und Grenzstanderfassung
Messstelle:
Horizontaler Kugeltank
Messbereich bis:
3 m
Medium:
Wasser
Prozesstemperatur:
+120 … +230 °C
Prozessdruck:
+1 … +10 bar
Besondere Herausforderungen:
Hohe Temperatur, Dampf, Kondensat
Anwendungsbereich
In den verschiedenen Prozessanlagen wird sauberes, wiederverwendbares Kondensat in Behältern gesammelt. Dieses Kondensat entsteht im Dampfsystem, mit dem die verschiedenen Kohlenwasserstoffprozesse erhitzt werden. In den Kondensatbehältern herrschen gewöhnlich hohe Prozesstemperaturen, so dass eine für diese Prozessbedingungen geeignete Füllstandmessung und Grenzstanderfassung erforderlich sind.
Ihr Nutzen
Sicher
Sichere Messung unbeeinflusst durch hohe Temperatur und Dampf
Wirtschaftlich
Wartungsfrei durch optimale Redundanzanordnung
Komfortabel
Einfache Inbetriebnahme und Installation
Empfohlene Produkte
VEGAFLEX 86
Füllstandmessung mit Geführtem Radar in Kondensatbehältern
- Geführtes Radar und magnetischer Füllstandanzeiger bieten Redundanz
- Zuverlässige Messung auch unter kritischen Prozessbedingungen
- Kontinuierliche Meldung erhöht die Betriebseffizienz
Messbereich - Distanz
75 m
Prozesstemperatur
-196 ... 450 °C
Prozessdruck
-1 ... 400 bar
VEGASWING 66
Vibrationsgrenzschalter zur Grenzstanderfassung in Kondensatbehältern
- Vorhandene Anschlüsse können bei Nachrüstungen wiederverwendet werden
- Beständigkeit gegen hohe Temperaturen und bei Dampfumgebung vermeidet Fehlschaltungen
- Wartungsfreier Betrieb erhöht Anlageneffizienz
Prozesstemperatur
-196 ... 450 °C
Prozessdruck
-1 ... 160 bar
Ausführung
Kompaktversion
mit gasdichter Durchführung
mit Rohrverlängerung
