Dampftrommel

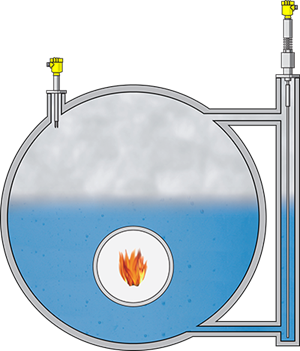

Füllstandmessung und Grenzstanderfassung in der Dampftrommel
|
|
Prozessdaten
Messaufgabe:
Füllstandmessung und Grenzstanderfassung
Messstelle:
Dampftrommel
Messbereich bis:
3 m
Medium:
Kondensat
Prozesstemperatur:
+180 … +400 °C
Prozessdruck:
+40 … +160 bar
Besondere Herausforderungen:
Hohe Drücke und Temperaturen
Anwendungsbereich
Im Kraftwerk wird Prozesswärme über verschiedene Druckstufen mittels Dampf bereitgestellt. Über den
Dampfdruck wird die notwendige Prozesstemperatur geregelt. Abhängig von den Prozesstemperaturen herrschen in den Dampftrommeln Drücke von bis zu 160 bar bei Temperaturen von 400 °C. Eine zuverlässige Regelung des Wasserniveaus sowie eine verlässliche Hoch- und Niedrigwasserbegrenzung sind dabei für einen sicheren Betrieb äußerst wichtig.
Ihr Nutzen
Sicher
Zuverlässige Messwerte durch automatische Messwertkorrektur
Wirtschaftlich
Optimaler Betrieb der Anlage
Komfortabel
Einfache Montage und Inbetriebnahme
Empfohlene Produkte
VEGAFLEX 86
Exakte und kontinuierliche Messwerte im Sattdampf mit Geführtem Radar
- Hohe Anlagensicherheit durch automatische Selbstüberwachung bei extremen Prozesstemperaturen- und drücken
- Zuverlässige Messwerte durch automatische Messwertkorrektur (integrierte Dampfkompensation)
- Sicher einsetzbar bis SIL2/3 nach IEC 61508
Messbereich - Distanz
75 m
Prozesstemperatur
-196 ... 450 °C
Prozessdruck
-1 ... 400 bar
VEGASWING 66
Der Vibrationsgrenzschalter wird in der Dampftrommel als Hoch- und Niedrigwasserbegrenzung eingesetzt
- Hohe Sicherheit durch Selbstüberwachung von Sensorelement und Elektronik bei hohen Prozesstemperaturen und -drücken
- Schnelle und sichere Funktionsprüfung per Tastendruck
- Flexibel und sicher in Anwendungen bis SIL3
Prozesstemperatur
-196 ... 450 °C
Prozessdruck
-1 ... 160 bar
Ausführung
Kompaktversion
mit gasdichter Durchführung
mit Rohrverlängerung
