Sensoren für die Wasserstoffwirtschaft

Wasserstoff gilt als umweltfreundliche Alternative zu fossilen Energieträgern und soll die Dekarbonisierung der Weltwirtschaft nachhaltig vorantreiben. Aufgrund seiner chemischen und physikalischen Eigenschaften ist die Verarbeitung mit besonderen Herausforderungen verknüpft – auch für die Messtechnik, die in den Anwendungen mit Wasserstoff zum Einsatz kommt. VEGA-Sensoren erfüllen diese hohen Ansprüche an Sicherheit und Langzeitstabilität.

Füllstand- und Druckmesstechnik für alle Messaufgaben

Neben dem Erzeugen sind das Speichern und der effiziente Transport von Wasserstoff die entscheidenden Faktoren für die Wasserstoffwirtschaft der Zukunft. Ob flüssig oder gasförmig, umgewandelt in Ammoniak, Methan oder E-Fuels: VEGA-Sensoren stellen sicher, dass in allen Wasserstoffprozessen mit den richtigen Mengen und Drücken gearbeitet wird.

3D Animation

Wasserstoff

11 Anwendungen

Füllstand- und Druckmesstechnik für sichere und effiziente Wasserstoffprozesse.

Zu den Anwendungen
langzeitstabil diffusionsdicht resistent

Messtechnik für anspruchsvolle Prozesse

Zuverlässige Sensoren – hohe Betriebssicherheit

Extreme Temperaturen und Drücke, die Gefahr von Versprödung oder Diffusion: Der Umgang mit Wasserstoff erfordert äußerste Zuverlässigkeit und Präzision. VEGA liefert die optimale Messtechnik für Füllstand und Druck.


Safety first

Wasserstoff ist ein leicht flüchtiges Gas und in Verbindung mit Sauerstoff hochexplosiv. Daher hat Sicherheit oberste Priorität. VEGA sorgt mit den passenden Materialien, den richtigen Prozessanschlüssen und Beschichtungen für Sicherheit in jedem Verarbeitungsschritt und für jeden Anwendungsbereich.

Glänzende Barriere

Schäden im Vorfeld zu vermeiden – das gelingt in Prozessen mit Wasserstoff, indem der Diffusion aktiv entgegengewirkt wird. Resistente Materialien wie 316L oder Elgiloy sichern eine lange Laufzeit. Außerdem sind VEGA-Sensoren mit reiner Gold- sowie Gold-Rhodium-Beschichtung verfügbar und so für besonders herausfordernde Anwendungen gerüstet.

Bestens vorbereitet

Sicher ist sicher. Die VEGA-Sensoren für Wasserstoff-Anwendungen verfügen über die weltweit gängigen Ex-Zulassungen. Auch den hohen Ansprüchen der Funktionalen Sicherheit (SIL) werden sie gerecht.

Absolut abgedichtet

Für jede Anwendung gibt es den passenden VEGA-Sensor. Dank diffusionsdichter Prozessanschlüsse ist ein leckagefreier Betrieb sichergestellt.
VEGA nutzt dafür verschiedene Hochdruckanschlüsse, so genannte Autoklav-Anschlüsse, von namhaften Herstellern wie Swagelok.

Sichere Sensoren auch in komplexen Wasserstoff-Anwendungen

Ob in aggressiven Medien, bei Sauerstoff- und Wasserstoffüberlagerung oder einer niedrigen Dielektrizitätszahl: VEGA bietet für die gesamte Bandbreite an Wasserstoff-Anwendungen zuverlässige Lösungen in der Füllstand- und Druckmesstechnik.

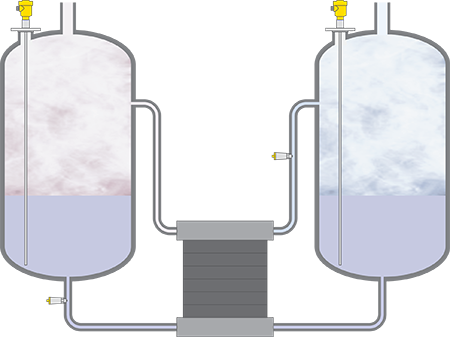

PEM-Elektrolyseur

  • Geführter Radarsensor VEGAFLEX 81 zur Regelung der Wassermengen
  • Drucksensor VEGABAR 28 zur Messung in der Zu- und Ableitung

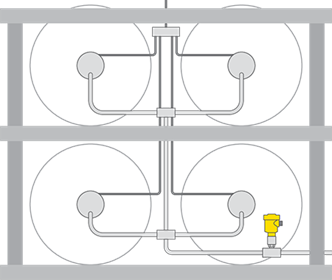

Lagertank mit gasförmigem Wasserstoff

  • Drucksensor VEGABAR 83 zur Druckmessung im Lagertank
  • Zuverlässige Messung durch ölfreie Dünnfilmmesszelle

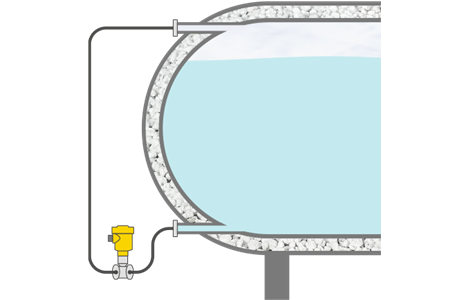

Tanker mit flüssigem Wasserstoff

  • Differenzdruckmessumformer VEGADIF 85 zur Füllstandmessung von flüssigem Wasserstoff
  • Präzise Messwerte auch bei kleinsten hydrostatischen Drücken

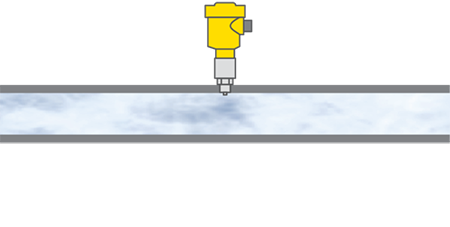

Wasserstoffrohrleitung

  • Drucksensor VEGABAR 82 zur Drucküberwachung in der Wasserstoffrohrleitung
  • Sichere Überwachung durch ölfreie keramische Messzelle

SENSOREN FÜR DIE WASSERSTOFFWIRTSCHAFT

Die präzisen VEGA-Sensoren für Füllstand, Grenzstand und Druck sorgen in jeder Phase der Wasserstoffproduktion, -speicherung und -verteilung für optimale Ergebnisse. Anwender können sich mit den Messgeräten auf eine effiziente Überwachung und Kontrolle ihrer Anlagen verlassen.
Füllstandsensoren für die Wasserstoffindustrie

Die Füllstandsensoren von VEGA messen zuverlässig den Füllstand in Wasserstofftanks und -behältern und warnen bei Überfüllung, Unterschreitung oder Leckage. Auch bei kleinen Messbereichen liefern sie sichere Messergebnisse. Einbauten stören das präzise Ergebnis nicht.


gefuehrtes Radar TDR VEGAFLEX81 fuellstand trennschicht fluessigkeit

VEGAFLEX 81

TDR-Sensor zur Füllstandmessung von Flüssigkeiten, Seil-, Stab- oder Koaxialsensor
Zum Produkt
gefuehrtes Radar TDR VEGAFLEX83 fuellstand trennschicht hygiene

VEGAFLEX 83

TDR-Sensor zur Füllstandmessung von Flüssigkeiten, PFA-beschichtet oder poliert
Zum Produkt
VEGAPULS 6X allround radar level sensor

VEGAPULS 6X

Radarsensor zur Füllstandmessung von Flüssigkeiten

Zum Produkt
Drucksensoren für die Wasserstoffindustrie
Pressure sensor hydrogen

Die Drucksensoren von VEGA messen den Druck von Wasserstoffgas in Rohrleitungen, Behältern, Tanks und anderen Systemen. Sie sorgen für eine langzeitstabile Messung und zeichnen sich durch ihre einfache Inbetriebnahme aus.



VEGABAR 28

Druckmessumformer mit keramischer Messzelle
Zum Produkt

VEGABAR 82

Druckmessumformer mit keramischer Messzelle
Zum Produkt
Druckmessumformer METEC Messzelle VEGABAR83 Gewinde

VEGABAR 83

Druckmessumformer mit metallischer Messzelle
Zum Produkt

VEGADIF 85

Differenzdruckmessumformer mit metallischer Messmembran
Zum Produkt
Grenzstandsensoren für die Wasserstoffindustrie
Switching sensor hydrogen

Die Grenzstandsensoren von VEGA erfassen den Grenzstand in Wasserstofftanks und -behältern. In allen Anwendungen mit Wasserstoff sorgen sie für höchste Zuverlässigkeit und Sicherheit.

Kapazitive Stabmesssonde zur Grenzstanderfassung VEGACAP63 Gewinde

VEGACAP 63

Kapazitive Stabmesssonde

Zum Produkt
VEGASWING 61 Vibrationsgrenzschalter für Flüssigkeiten

VEGASWING 61

Vibrationsgrenzschalter
Kompaktversion
Zum Produkt
VEGASWING 63 - Vibrationsgrenzschalter für Flüssigkeiten

VEGASWING 63

Vibrationsgrenzschalter
mit Rohrverlängerung
Zum Produkt
VEGASWING 66 Vibrationsgrenzschalter für Flüssigkeiten bei extremen Prozesstemperaturen und -drücken

VEGASWING 66

Vibrationsgrenzschalter bei extremen Prozesstemperaturen und -drücken
Zum Produkt

Besondere Anforderungen

💧 Wasserstoff ist das leichteste Element und ist unter Normalbedingungen gasförmig. Erst bei Temperaturen von − 253 °C wird er flüssig. Zudem besitzt Wasserstoff die höchste Diffusionsdichte aller Gase.

Diese Eigenschaften stellen besondere Anforderungen an das Material der Messtechnik.

  • Diffusion: Dringt Wasserstoff in Metall- oder Widerstandsstrukturen ein, kann es mit der Zeit zu Beeinträchtigungen des Materials kommen – etwa zur dauerhaften Veränderung der Messleistung.
  • Versprödung: Auch Wasserstoff-Atome können in die Struktur des Materials eindringen und dessen mechanische Eigenschaften erheblich verschlechtern.

VEGA-Sensoren liefern trotz dieser Herausforderungen präzise und zuverlässige Messergebnisse. Resistente Materialien, diffusionsdichte Prozessanschlüsse, trockene Keramikmesszellen sowie Sensoren mit Gold- sowie Gold-Rhodium-Beschichtung sichern deren langfristige Funktion.

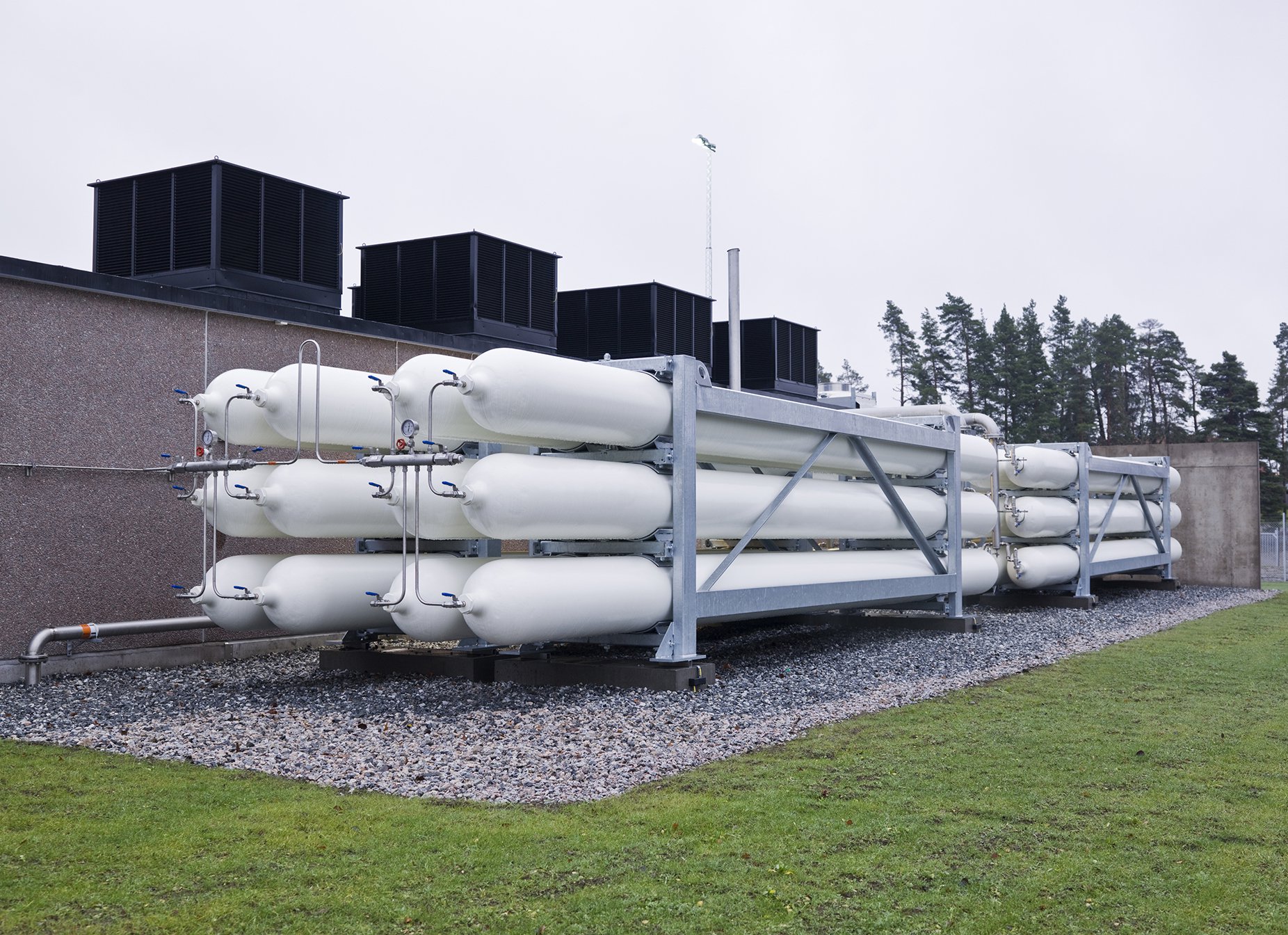

Wasserstoff-Tanks

Trockene Angelegenheit

Die keramische CERTEC®-Messzelle lässt aufgrund ihrer Struktur und der zum Einsatz kommenden passenden Messzellendichtungen keine Diffusion zu, was sie zu einer effektiven und wirtschaftlichen Lösung für Wasserstoffanwendungen macht. Sie ist trocken, das heißt sie funktioniert ohne Druckmittleröl – die Gefahr einer Reaktion des Öls mit diffundiertem Wasserstoff besteht bei der Keramikmesszelle daher nicht. Sie eignet sich unter anderem bei der Wasserstoff-Elektrolyse, die bei niedrigen Drücken abläuft.

Die keramische Messzelle zeichnet sich zudem durch ihre hohe Überlastfähigkeit und ihre bemerkenswerte Langzeitstabilität aus – und wird den Ansprüchen ans Thema Sicherheit gerecht.

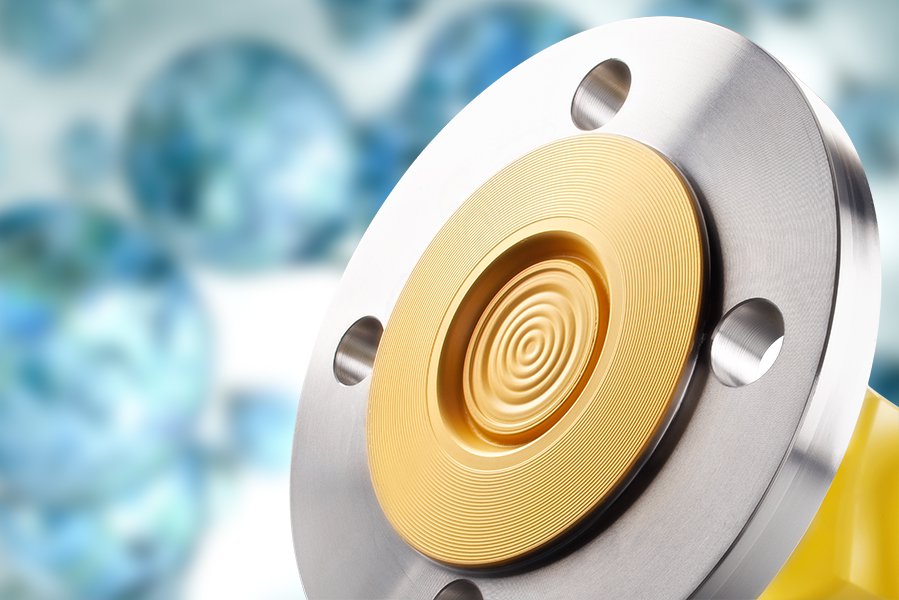

Goldener Schutz

Einen effektiven Schutz gegen Diffusion stellt die Beschichtung der Messmembran mit Feingold oder einer Gold-Rhodium-Kombination dar.

🥇 Gold: Die Beschichtung mit Gold eignet sich vor allem, wenn Wasserstoff gasförmig und rein vorhanden ist, also als trockener Wasserstoff. In einer Stärke von rund 20 µm verlangsamt sie die Diffusion extrem.

🥇 Gold-Rhodium: Die Beschichtung mit Gold-Rhodium ist beispielsweise bei wässrigen Lösungen mit Wasserstoff bei Temperaturen über 100 °C die richtige Wahl. Eine dünne Rhodium-Beschichtung ummantelt die Gold-beschichtete metallische Membran. Das Rhodium schützt nicht nur die weiche Gold-Beschichtung, sondern wirkt auch als zusätzliche Diffusionssperre.

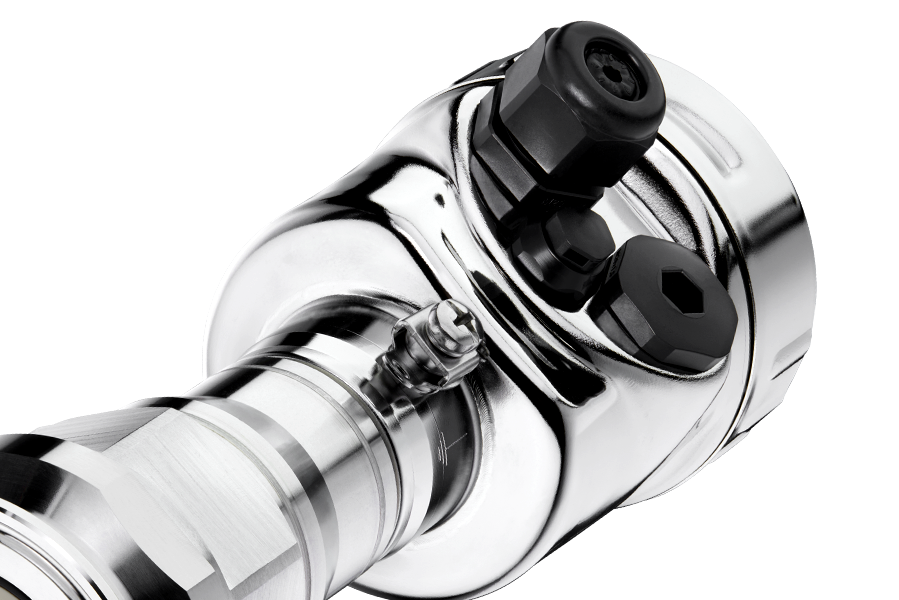

Saubere Sache

Wenn von Wasserstoff die Rede ist, sind Wasser und Sauerstoff nicht weit weg. Die Messtechnik muss in diesem Bereich für entsprechende Reinheit sorgten. Die VEGA-Sensoren ermöglichen eine zuverlässige Reinigung und erfüllen dabei die weltweit gängigen Standards ASTM und EIGA. ✅
