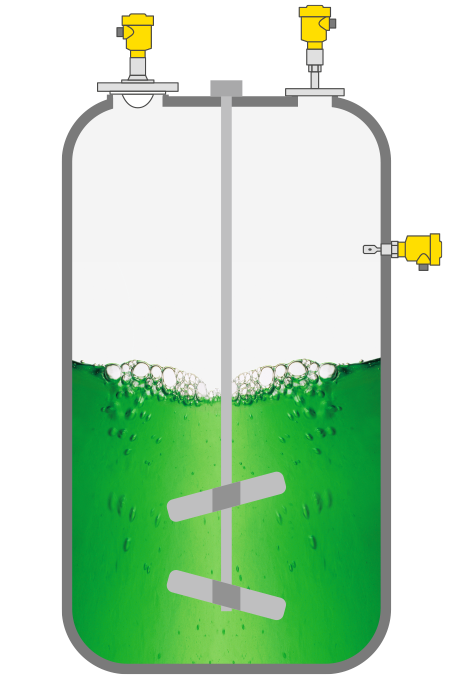

Reaktionsbehälter mit Lösemittel
Füllstand-, Druckmessung und Grenzstanderfassung bei Mischvorgängen
|
|
Prozessdaten
Messaufgabe:
Füllstand- und Druckmessung, Grenzstanderfassung
Messstelle:
Reaktor
Messbereich bis:
3 m
Medium:
Pharmazeutische Grundstoffe und Mischprodukte
Prozesstemperatur:
-20 … +120 °C
Prozessdruck:
-1 …+10 bar
Besondere Herausforderungen:
Einbauten im Behälter
Anwendungsbereich
Herzstück bei der Herstellung pharmazeutischer Produkte ist der Reaktor. Verschiedenste Grundprodukte werden mit Lösemitteln gemischt und durch Zufuhr von Wärme zur Reaktion gebracht. Dabei können sich Druck, Temperatur und Konsistenz des Mediums ständig ändern. Ein Rührwerk sorgt für die homogene Durchmischung des Mediums, wodurch eine bewegte Oberfläche und starke Schaumbildung verursacht wird. Um einen sicheren Prozess zu ermöglichen, muss der Füllstand im Reaktionsbehälter kontinuierlich überwacht werden.
Ihr Nutzen
Sicher
Zertifizierte Materialien nach FDA und EG 1935/2004
Wirtschaftlich
Drei Geräte, vier Messwerte: Druck, Füllstand, Temperatur und Grenzstand
Komfortabel
Geringer Montageaufwand
Empfohlene Produkte
Lösung 1
Lösung 2
VEGAFLEX 83
Geführter Radarsensor zur Füllstandmessung
- Einfache Montage bei beschränkten Einbaubedingungen durch segmentierbare Stäbe
- Zuverlässige Messung auch bei Schaumbildung
- Spaltfreies Hygienedesign sichert einfache und zuverlässige CIP- und SIP-Reinigbarkeit
Messbereich - Distanz
32 m
Prozesstemperatur
-40 ... 150 °C
Prozessdruck
-1 ... 16 bar
VEGABAR 83
Druckmessumformer zur Drucküberwachung
- Unbeeinflusst von Einbauten, wie z. B. Rührwerken oder Heizschlangen
- Unbeeinflusst von Schaumbildung
Messbereich - Distanz
-
Messbereich - Druck
-1 ... 1000 bar
Prozesstemperatur
-40 ... 200 °C
VEGASWING 61
Vibrationsgrenzschalter zur Grenzstanderfassung
- Sichere Messung, unabhängig von Prozessparametern
- Adaptierbar an alle Medien durch Beschichtung, z. B. mit Email
Messbereich - Distanz
-
Prozesstemperatur
-50 ... 250 °C
Prozessdruck
-1 ... 64 bar
VEGAPULS 6X
Berührungslose Füllstandmessung mit Radar
- Zuverlässige Füllstandmessung, unabhängig von Prozesseinflüssen wie schwankende Temperatur , Mediendichte und Kondensat
- Fokussierung des Sensors ermöglicht genaue Messung trotz Rührwerken
Messbereich - Distanz
120 m
Prozesstemperatur
-196 ... 450 °C
Prozessdruck
-1 ... 160 bar
VEGABAR 83
Druckmessumformer zur Drucküberwachung
- Unbeeinflusst von Einbauten, wie z. B. Rührwerken oder Heizschlangen
- Unbeeinflusst von Schaumbildung
Messbereich - Distanz
-
Messbereich - Druck
-1 ... 1000 bar
Prozesstemperatur
-40 ... 200 °C
VEGASWING 61
Vibrationsgrenzschalter zur Grenzstanderfassung
- Sichere Messung, unabhängig von Prozessparametern
- Adaptierbar an alle Medien durch Beschichtung, z. B. mit Email
Messbereich - Distanz
-
Prozesstemperatur
-50 ... 250 °C
Prozessdruck
-1 ... 64 bar
