Abwasserhebewerk
Niveaumessung im Abwasserhebewerk
|
|
Prozessdaten
Messaufgabe:
Füllstandmessung
Messstelle:
Pumpenschacht
Messbereich bis:
0 … 5 m
Medium:
Abwasser
Prozesstemperatur:
+10 ... +30 °C
Prozessdruck:
0 … 0 bar
Besondere Herausforderungen:
Anhaftungen, Kondensat, Gasüberlagerung, Dampf
Anwendungsbereich
Das stark verschmutzte und fetthaltige Abwasser von Haushalten und Gewerbe fließt im Hebewerk zusammen. Mit einer Schneckenpumpe wird das Schmutzwasser und die darin enthaltenen Schwimmstoffe auf ein höheres Niveau angehoben und fließt in natürlichem Gefälle in die Kläranlage. Die Niveaumessung im Einlaufschacht steuert den wirtschaftlichen Einsatz der Pumpen.
Ihr Nutzen
Sicher
Zuverlässige Messung und Steuerung der Pumpen
Wirtschaftlich
Wartungsfreier Betrieb und berührungslose Messtechnik
Komfortabel
Sichere Funktion unter allen Betriebszuständen
Empfohlene Produkte Ausschreibungstexte herunterladen
Lösung 1
Lösung 2
VEGAPULS C 21

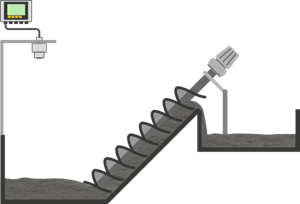

Niveaumessung mit Radar im Einlaufschacht
- Wartungsfreier Betrieb durch berührungslose 80 GHz-Radar-Technologie
- Einfache Montage reduziert Installations- und Inbetriebnahmekosten
- Sichere und drahtlose Bedienung via Bluetooth mit Smartphone, Tablet oder PC
Messbereich - Distanz
20 m
Prozesstemperatur
-40 ... 80 °C
Prozessdruck
-1 ... 3 bar
VEGAMET 861
Steuer- und Anzeigegerät zur Pumpensteuerung
- Universelles Steuergerät zur einfachen Pumpensteuerung
- Schnelle Inbetriebnahme durch einfache Menüführung und Anwendungsassistenten
Schutzart
IP66/IP67, Type 4X
Eingang
1 x 4 … 20 mA/HART-Sensoreingang
2 x Digitaleingang
Ausgang
1 x 0/4 … 20 mA-Stromausgang
1 x Störmelderelais (anstelle von Arbeitsrelais)
4 x Arbeitsrelais
Montagezubehör
Montagebügel mit verstellbarer Sensoraufnahme
- Verstellbare Sensoraufnahme ermöglicht eine einfache Ausrichtung der Sensoren
- Witterungsbeständig und robust durch rostfreien Edelstahl 316L
Medienberührte Werkstoffe
316L
VEGAWELL 52

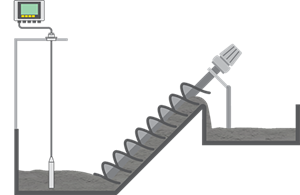

Hydrostatische Niveaumessung im Einlaufschacht
- Hohe Langzeitstabilität ermöglicht einen wartungsfreien Betrieb
- Robuste keramische Messzelle stellt einen zuverlässigen Betrieb sicher
- Hohe Genauigkeit durch optimal abgestufte Messbereiche
Messbereich - Druck
0 ... 60 bar
Prozesstemperatur
-20 ... 80 °C
Prozessdruck
-
VEGABOX 03
Druckausgleichsgehäuse mit Belüftungsfilter
- Sicherer Einsatz auch bei rauen Umgebungsbedingungen durch robuste Gehäusewerkstoffe
- Einfacher und schneller Anschluss durch integrierte Federklemmen
- Schutz vor Feuchtigkeit durch hochwertigen Belüftungsfilter
Schutzart
IP66/IP68 (0,2 bar)
Umgebungstemperatur
-20 ... 70 °C
VEGAMET 861
Steuer- und Anzeigegerät zur Pumpensteuerung
- Universelles Steuergerät zur einfachen Pumpensteuerung
- Schnelle Inbetriebnahme durch einfache Menüführung und Anwendungsassistenten
Schutzart
IP66/IP67, Type 4X
Eingang
1 x 4 … 20 mA/HART-Sensoreingang
2 x Digitaleingang
Ausgang
1 x 0/4 … 20 mA-Stromausgang
1 x Störmelderelais (anstelle von Arbeitsrelais)
4 x Arbeitsrelais
