VEGASWING, VEGAVIB, VEGAWAVE: Grenzstandmessung mit Vibrationsgrenzschalter
![Grenzstand VEGASWING51 Gewinde](/-/media/images/products/sensors/f-sg51-grenzstand-vegaswing51-gewinde-v01.png?rev=8ae7749eb3674bd8a2596d2696a712ca)

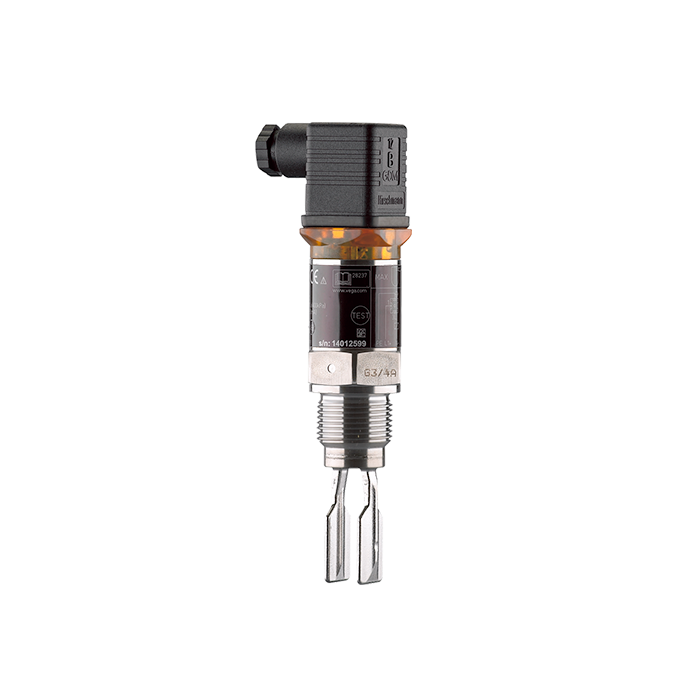

VEGASWING 51
Zum Produkt![VEGASWING 53](/-/media/images/products/sensors/f-sg53-xxsgbxxv-v01.png?rev=706c8908785445a78cd3af8bedc600e8&mh=140&hash=5546CE8203E6A3751DCA6A89A682BF87)
VEGASWING 53
Zum Produkt![VEGASWING 61 Vibrationsgrenzschalter für Flüssigkeiten](/-/media/images/products/sensors/f-swing61-vibrationsgrenzschalter-vegaswing61-gewinde.png?rev=d1e32839b82546ea8dfcf92c18208155&mh=140&hash=D0A039C61EAAC0CE00881A0A97A88401)
VEGASWING 61
Zum Produkt![VEGASWING 63 - Vibrationsgrenzschalter für Flüssigkeiten](/-/media/images/products/sensors/f-swing63-vibrationsgrenzschalter-vegaswing63-gewinde.png?rev=d9cf10afdead45478498c51a4c529964&mh=140&hash=38BB57B3C459430DFC055CEF0D5090B3)
VEGASWING 63
Zum Produkt![VEGASWING 66 Vibrationsgrenzschalter für Flüssigkeiten bei extremen Prozesstemperaturen und -drücken](/-/media/images/products/sensors/f-swing66-grenzstand-vibrationsgrenzschalter-vegaswing66.png?rev=c07eaafab48b483e977fa98588ec4c4a&mh=140&hash=4B6264DBFE4D02BE6C04BAA975B374A1)
VEGASWING 66
Zum Produkt![VEGAVIB 61 Vibrationsgrenzschalter für granulierte Schüttgüter mit Schwingstab](/-/media/images/products/sensors/f-vb61-vibrationsgrenzschalter-vegavib61-flansch.png?rev=606447e7ebfb405ead709287cbe0b42f&mh=140&hash=5D2F319A5B1DFE65DD3CD23A05D8D4FB)
VEGAVIB 61
Zum Produkt![VEGAVIB 62 Vibrationsgrenzschalter für granulierte Schüttgüter mit Tragkabel](/-/media/images/products/sensors/f-vb62-vibrationsgrenzschalter-vegavib62-gewinde.png?rev=3f74a1688894459b992412aba32034dc)

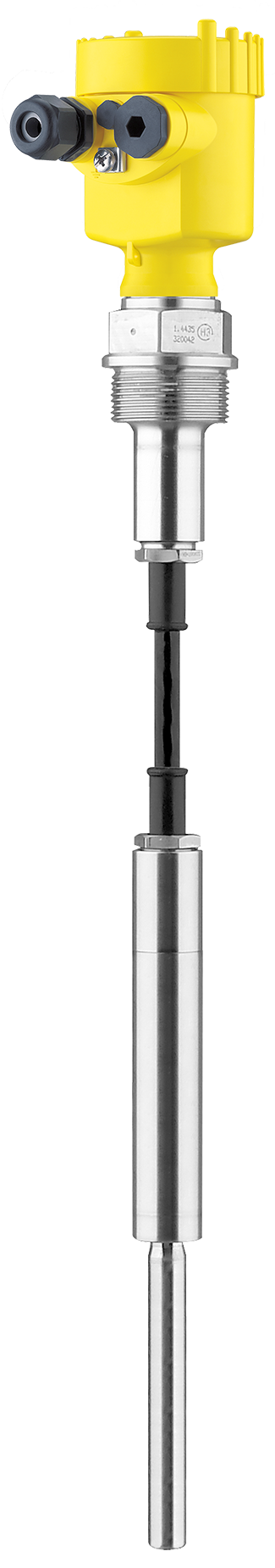

VEGAVIB 62
Zum Produkt![VEGAVIB 63 Vibrationsgrenzschalter für granulierte Schüttgüter mit Rohrverlängerung](/-/media/images/products/sensors/f-vb63-vibrationsgrenzschalter-vegavib63-gewinde.png?rev=37246a099cba4190ac051273045c7ac0)

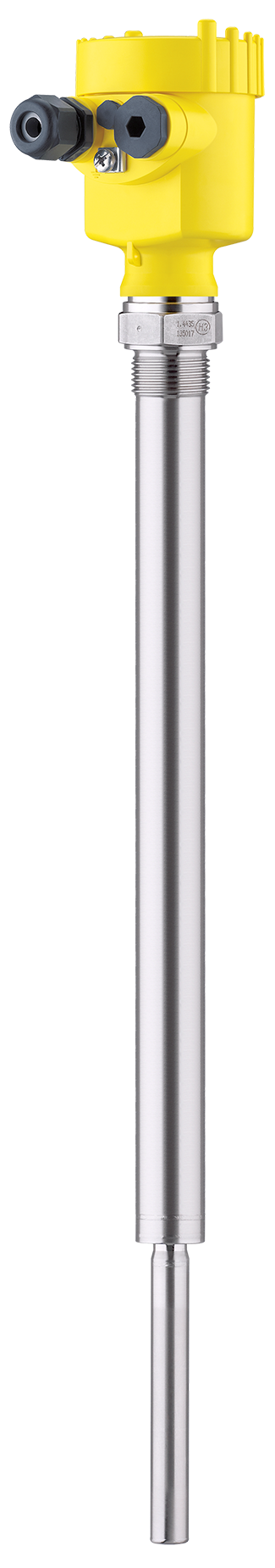

VEGAVIB 63
Zum Produkt![VEGAVIB S61](/-/media/images/products/sensors/f-vbs61-vibrationsgrenzschalter-vegavibs61-gewinde.png?rev=8ee37e755d454635997fe34abdd5a0b6&mh=140&hash=0D1713B7A4EF19574CE0B3BB2D0D8251)
VEGAVIB S61
Zum Produkt![VEGAWAVE 61 Vibrationsgrenzschalter für pulverförmige Schüttgüter](/-/media/images/products/sensors/f-we61-vibrationsgrenzschalter-vegawave61-flansch.png?rev=eeb3853506444c80b352e8c6242ef16e&mh=140&hash=5408CDE8EC466BAE6FBAFD7C177299AC)
VEGAWAVE 61
Zum Produkt![VEGAWAVE 62 Vibrationsgrenzschalter für pulverförmige Schüttgüter mit Tragkabel](/-/media/images/products/sensors/f-we62-vibrationsgrenzschalter-vegawave62-gewinde.png?rev=31cb4e5b0f3843dea76e287f3eddb5dc)
VEGAWAVE 62
Zum Produkt![VEGAWAVE 63 Vibrationsgrenzschalter für pulverförmige Schüttgüter mit Rohrverlängerung](/-/media/images/products/sensors/f-we63-vibrationsgrenzschalter-vegawave63-gewinde.png?rev=a8c1908549974cfcb4fd692ba9266683)
VEGAWAVE 63
Zum Produkt![VEGAWAVE S61](/-/media/images/products/sensors/f-wes61-vibrationsgrenzschalter-vegawaves61-gewinde.png?rev=273d125ea7d346d6a02f7f597f68ab14&mh=140&hash=736D115576CA6BAED72E12F041E18403)
VEGAWAVE S61

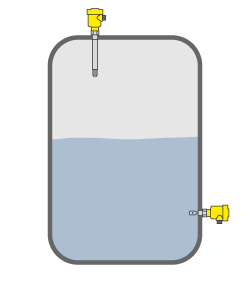

Zum ProduktFunktionBei der Grenzstandmessung mit Vibrationsgrenzschaltern wird eine Gabel in Schwingung versetzt. Kommt die vibrierende Sonde mit dem Medium in Berührung, so verändert sich die Schwingung und der Vibrationsgrenzschalter gibt einen Schaltbefehl aus. Vibrationsgrenzschalter werden als Überfüllschutz oder Leermelder eingesetzt. BauformenVEGASWING 61 wird direkt am Schaltpunkt eingebaut VEGASWING 63 ist die Ausführung mit Verlängerungsrohr. Der Schaltpunkt kann bis zu 6 m vom Prozessanschluss entfernt liegen. |
|
EinbauDer Grenzschalter kann in jeder beliebigen Lage eingebaut werden. Das Gerät muss lediglich so montiert werden, dass sich das Schwingelement auf Höhe des gewünschten Schaltpunktes befindet. AnschlussDas Gerät wird mit handelsüblichem Kabel angeschlossen. InbetriebnahmeDer Sensor ist ein Kompaktgerät, d. h. er kann ohne externe Auswertung betrieben werden und stellt ein Schaltsignal zur Verfügung. Mit diesem Schaltsignal kann ein nachgeschaltetes Gerät direkt betätigt werden (z. B. eine Warneinrichtung, eine Pumpe etc.) |

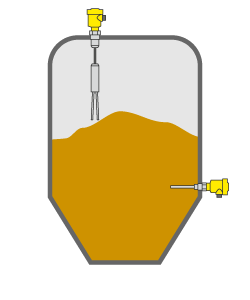

FunktionBei der Grenzstandmessung mit Vibrationsgrenzschalter wird ein Stab oder eine Gabel in Schwingung versetzt. Kommt die vibrierende Sonde mit dem Füllgut in Berührung, so verändert sich die Schwingung und der Vibrationsgrenzschalter gibt einen Schaltbefehl aus. Vibrationsgrenzschalter werden als Überfüllschutz oder Leermelder in granulierten und pulverförmigen Schüttgütern eingesetzt. BauformenVEGAWAVE bis zu 10 mm Korngröße, darüber VEGAVIB. Die Bauform 61 wird direkt am Schaltpunkt eingebaut, 62 hat ein Verlängerungskabel (max. 80 m) und 63 ist die Version mit Verlängerungsrohr (max. 6 m). |
|
EinbauDer Grenzschalter kann in jeder beliebigen Lage eingebaut werden. Das Gerät muss lediglich so montiert werden, dass sich das Schwingelement auf Höhe des gewünschten Schaltpunktes befindet. AnschlussDas Gerät wird mit handelsüblichem Kabel angeschlossen. InbetriebnahmeDer Sensor ist ein Kompaktgerät, d. h. er kann ohne externe Auswertung betrieben werden und stellt ein Schaltsignal zur Verfügung. Mit diesem Schaltsignal kann ein nachgeschaltetes Gerät direkt betätigt werden (z. B. eine Warneinrichtung, eine Pumpe etc.) |
