Medición de nivel radar fiable en condiciones difíciles

Incluso con elementos internos, como agitadores o serpentines, condensación o adherencias: el sensor radar para líquidos VEGAPULS 64 establece un nuevo precedente en la medición de nivel para líquidos. La elevada frecuencia de emisión de 80 GHz permite una focalización única del haz del radar y suministra unos resultados de medición fiables, independientemente de los obstáculos y las condiciones de proceso en el depósito.

Una buena focalización brinda fiabilidad

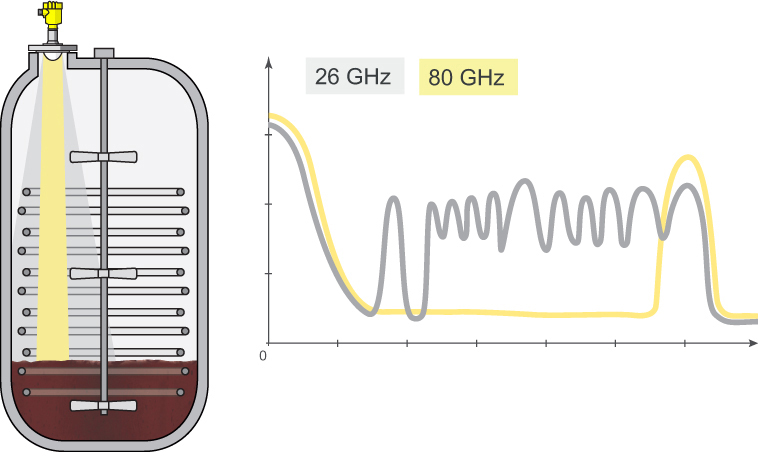

El VEGAPULS 64 destaca por una focalización única y una gran dinámica. La focalización de un instrumento de medición radar depende de la frecuencia emitida y de la superficie activa de la antena. Con el mismo tamaño de antena, una frecuencia más alta permite una importante mejora en la focalización. Con un tamaño de antena de aproximadamente 80 mm, el ángulo de apertura de un sensor de 80 GHz es de tan solo 3°. Por el contrario, en un sensor radar con una frecuencia emitida de 26 GHz, dicho ángulo es de unos 10° con el mismo tamaño de antena. Gracias a este estrecho ángulo de apertura, el sensor se puede montar de forma fiable incluso en depósitos con elementos internos como agitadores o serpentines, ya que el haz del radar atraviesa fácilmente cualquier obstáculo.

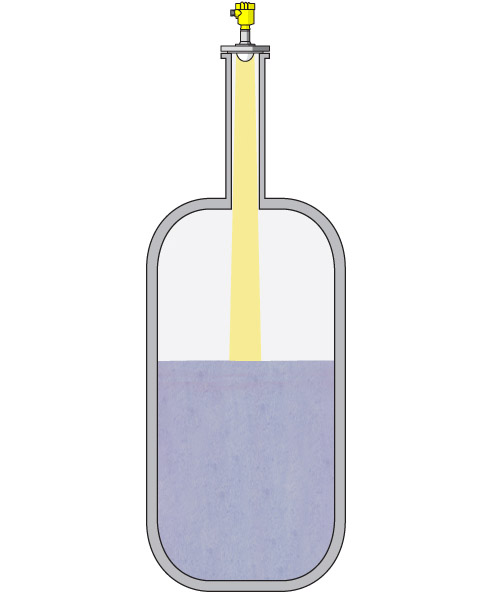

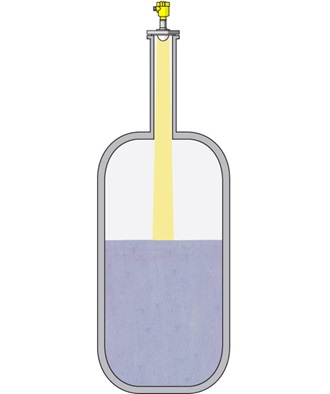

En las tubuladuras muy largas se producían fuertes reflexiones de interferencia en los extremos, debido a la excesiva anchura del ángulo de apertura que a menudo se utilizaba en los sensores hasta ahora. Dado que las tubuladuras muy largas provocan incluso varios ecos múltiples, la fiabilidad de la medición queda muy limitada en el rango de estas reflexiones. En los productos en los que las señales radar apenas se reflejan, este efecto puede resultar en una considerable zona muerta en la parte superior del depósito. Gracias a la excelente focalización de la señal del sensor de 80 GHz, ni siquiera los extremos de los zócalos producen interferencias por reflexiones. El resultado es una medición fiable hasta lo más cerca posible de la cubierta del depósito. Los sistemas ya existentes pueden equiparse posteriormente con el nuevo sensor con suma facilidad.

Conclusión:

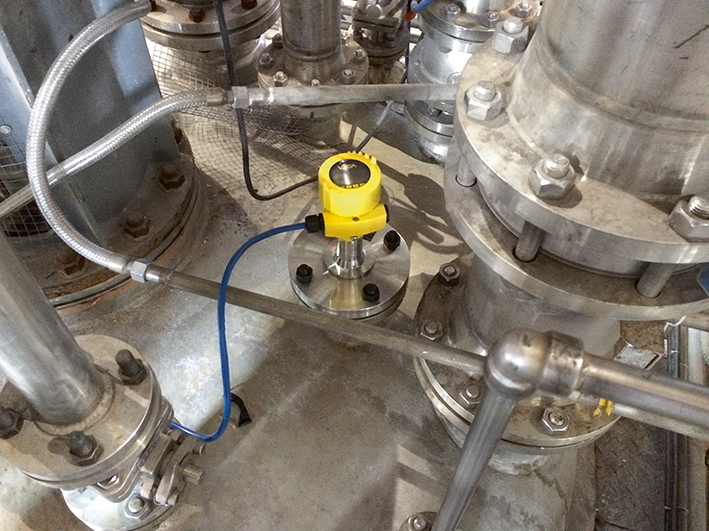

Desde diciembre de 2015, el VEGAPULS 64 se ha instalado con éxito con una serie de prueba de 200 sensores en distintos sectores y aplicaciones de todo el mundo. Principalmente se seleccionaron las aplicaciones que planteaban problemas o dificultades en la medición.

VEGAPULS 64
