Rejas de cribado grueso y de cribado fino
Medición del nivel del agua para el control de rejillas
|
|
Datos de proceso
Tarea de medición:
Medición del nivel del agua
Punto de medición:
Rejilla
Rango de medición hasta:
0 … 5 m
Producto:
Agua
Temperatura de proceso:
+10 ... +30 °C
Presión de proceso:
0 … 0 bar
Requisitos especiales:
Adherencias, abrasión, espuma
Área de aplicación
En el prelavado mecánico se eliminan los elementos sólidos en suspensión con una reja o tamiz. De este modo, las siguientes fases del proceso quedan protegidas frente a las adherencias, obstrucciones y la abrasión. En la reja de cribado grueso, se criban los materiales sólidos con un diámetro superior a 25 mm, se comprimen en la prensa de la rejilla y, a continuación, se eliminan. La reja de cribado fino elimina el resto de materiales de tamaño inferior. Con una medición diferencial del nivel del agua antes y después de la rejilla se determina el nivel de suciedad y se inicia su limpieza.
Ventajas
Fiabilidad
Control fiable de la limpieza de la rejilla
Rentabilidad
Medición sin contacto y sin desgaste
Comodidad
Funcionamiento de la planta sin mantenimiento
Productos recomendados
VEGAPULS C 21
El sensor radar indica la diferencia del nivel del agua antes y después de la rejilla
- Resultados de medición exactos independientemente de las condiciones del entorno
- Elevada disponibilidad de la planta, ya que el instrumento de medición no precisa mantenimiento ni sufre desgaste
- Operación segura e inalámbrica mediante Bluetooth con smartphone, tableta u ordenador
Faixa de medição - Distância
15 m
Temperatura do processo
-40 ... 80 °C
Pressão do processo
-1 ... 3 bar

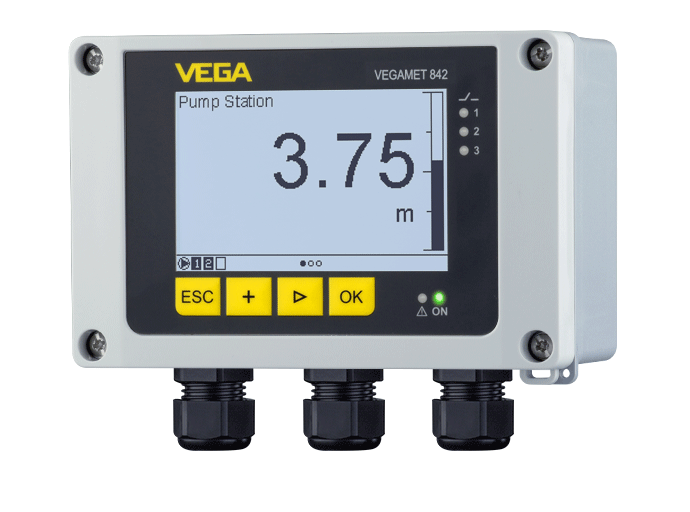

VEGAMET 842
Instrumento de control para el procesamiento y la visualización de los valores de medición
- Instrumento de control universal para dos sensores analógicos para la medición diferencial
- Salidas analógicas para la conexión con los sistemas de control de procesos
- Rápida puesta en marcha mediante una guía de menú simple y asistentes para la aplicación
Classificação de proteção
IP66/IP67, Type 4X
Entrada
2 x 4 … 20 mA sensor input
Saída
3 x relé de operação
1x relé de falha (em vez de relé de operação)
Saída de corrente 2x 0/4 ... 20 mA
