Balsas de contención

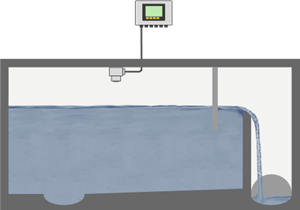

Medición de nivel en balsas de contención
|
|
Datos de proceso
Tarea de medición:
Medición de nivel
Punto de medición:
Estanques
Rango de medición hasta:
0 … 5 m
Producto:
Aguas pluviales
Temperatura de proceso:
+10 ... +30 °C
Presión de proceso:
0 … 0 bar
Requisitos especiales:
Suciedad, condensados, inundaciones
Área de aplicación
Unas balsas de contención de gran envergadura protegen la depuradora de una sobrecarga en el caso de fuertes lluvias. Las aguas pluviales se almacenan temporalmente y se suministran a la depuradora de forma moderada. En el caso de que la balsa de contención no tuviera suficiente capacidad para absorber todo el volumen de agua, se rechaza una parte. En virtud de la ley, deben medirse y documentarse los casos de desbordamientos y la cantidad de agua rechazada. Para ello, un sensor de nivel suministra el valor de medición requerido.
Ventajas
Fiabilidad
Elevada fiabilidad del funcionamiento, incluso en caso de inundaciones
Rentabilidad
Medición fiable y funcionamiento sin mantenimiento
Comodidad
Puesta en marcha y ajuste sencillos
Productos recomendados
Solución 1
Solución 2
VEGAPULS C 22
Medición de nivel radar como base para la documentación de casos de desbordamiento y de la cantidad de agua rechazada
- Resultados exactos de medición independientemente de las condiciones del producto, de proceso y ambientales
- Su elevada precisión permite medir el nivel de llenado y el volumen de descarga
- Detección segura de un sobrellenado sin componentes adicionales sensibles a la suciedad
- Operación cómoda y segura inalámbrica mediante Bluetooth con smartphone, tableta u ordenador
Rango de medición - Distancia
20 m
Temperatura de proceso
-40 ... 80 °C
Presión de proceso
-1 ... 3 bar
VEGAMET 861
Controlador e instrumento de visualización para el nivel y el volumen de descarga
- Display con una visualización clara para mostrar los volúmenes retenidos y de descarga
- Cálculo altamente preciso del volumen de descarga
- Amplia memoria de datos de la medición con tarjeta micro SD
Tipo de protección
IP66/IP67, Type 4X
Entrada
1 entrada de sensor 4 … 20 mA/HART
2 entradas digitales
Salida
1 salida de corriente 0/4 … 20 mA
1 relé de fallo (en lugar de un relé de funcionamiento)
4 relés de funcionamiento
VEGAWELL 52
Medición del nivel hidrostático para la documentación de eventos de presa y escorrentía
- Montaje sencillo y medición fiable en espacios estrechos
- La elevada estabilidad a largo plazo permite un funcionamiento sin mantenimiento
- La robusta celda de medición cerámica garantiza un funcionamiento seguro
- Elevada precisión gracias a una celda de medición con un ajuste óptimo
Rango de medición - Presión
0 ... 60 bar
Temperatura de proceso
-20 ... 80 °C
Presión de proceso
-
VEGAMET 841
Instrumento de visualización y control para el control de bombas
- Instrumento de control universal para un control de bombas sencillo
- Rápida puesta en marcha mediante una guía de menú simple y asistentes para la aplicación
- Puesta en marcha y ajuste sencillos
Tipo de protección
IP66/IP67, Type 4X
Entrada
1 salida de sensor de 4 … 20 mA
Salida
1 salida de corriente 0/4 … 20 mA
3 relés de trabajo
1 relé de fallo (en lugar de un relé de funcionamiento)
