Depósito de expansión en centrales termosolares

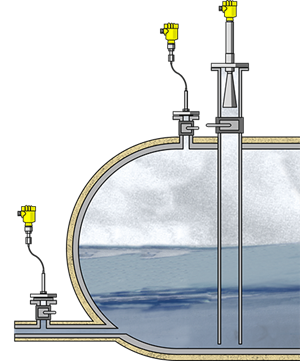

Medición de nivel y presión en el depósito de expansión del líquido portador de calor (Heat transfer fluid, HTF)
导热油 (HTF) 膨胀罐液位和压力测量
Datos de proceso
Tarea de medición:
Medición de nivel y presión
Punto de medición:
Depósito
Rango de medición hasta:
5 m
Producto:
Líquido portador de calor
Temperatura de proceso:
+300 … +400 °C
Presión de proceso:
8 … 12 bar
Requisitos especiales:
Distintas propiedades del producto debido a las oscilaciones de la temperatura y el volumen
Área de aplicación
En las plantas termosolares, el calor solar capturado por el sistema de espejos se transporta mediante un líquido portador de calor hasta el generador de vapor en las turbinas centrales. El líquido portador de calor tiene normalmente una temperatura de entre 300 ºC y 400 ºC, y en la planta hay diversos depósitos disponibles para dicho líquido. Cuando el líquido portador de calor se calienta, se producen cambios en el volumen de los depósitos que deben medirse de forma precisa para que la planta funcione de forma fiable y rentable.
Ventajas
Fiabilidad
Sistema de medición muy resistente a la sobrecarga
Rentabilidad
Medición de nivel precisa para un uso óptimo del volumen del depósito
Comodidad
Fácil elección del instrumento: un modelo de sensor es apto para todos los tamaños de depósitos
Productos recomendados
VEGAPULS 6X
Medición de nivel radar sin contacto en el depósito de expansión del líquido portador de calor
- Funcionamiento fiable incluso con temperaturas elevadas
- Larga vida útil gracias a materiales resistentes
- Funcionamiento sin desgaste gracias a un método de medición sin contacto
Faixa de medição - Distância
120 m
Temperatura do processo
-196 ... 450 °C
Pressão do processo
-1 ... 160 bar
VEGABAR 81
Medición de nivel en todo el sistema de tuberías de la planta termosolar
- Elevada resistencia contra la sobrecarga debida a golpes de ariete
- Larga vida útil gracias a celdas de medición sin juntas
- No sufre desgaste ni precisa mantenimiento gracias al material altamente resistente de la membrana
Faixa de medição - Distância
-
Faixa de medição - Pressão
-1 ... 1000 bar
Temperatura do processo
-90 ... 400 °C
