Filtrado de aguas superficiales

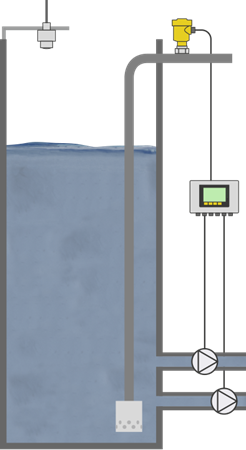

Medición del nivel del agua y de presión en el filtrado de aguas superficiales
|
|
Datos de proceso
Tarea de medición:
Medición del nivel y de la presión
Punto de medición:
Pozo de bombeo
Rango de medición hasta:
10 m
Producto:
Agua
Temperatura de proceso:
0 … +25 °C
Presión de proceso:
0 …+1 bar
Requisitos especiales:
Lodo, arena, relámpagos
Área de aplicación
El agua que se extrae de las inmediaciones de una orilla o lago mediante pozos, se denomina filtrado de aguas superficiales. El agua del río se filtra continuamente por el fondo del río y se mezcla con las aguas subterráneas. Se debe monitorizar el nivel del agua para su extracción óptima. En el pozo de bombeo se mide la presión para monitorizar las bombas.
Ventajas
Fiabilidad
Medición fiable, independiente de las condiciones meteorológicas
Rentabilidad
Funcionamiento sin mantenimiento
Comodidad
Fácil montaje y puesta en marcha
Productos recomendados
Solución 1
Solución 2
VEGAPULS C 21
Medición de nivel radar sin contacto para la medición en bombas
- Resultados exactos de medición independientemente de los elementos internos
- El uso de materiales homologados para agua potable garantiza una larga vida útil
- Una medición fiable garantiza una extracción óptima del agua
Rango de medición - Distancia
15 m
Temperatura de proceso
-40 ... 80 °C
Presión de proceso
-1 ... 3 bar
Accesorios de montaje
Soporte de montaje con alojamiento del sensor regulable
- El alojamiento regulable del sensor permite una sencilla orientación de los sensores
- Resistente a la intemperie y robusto gracias al uso de acero inoxidable 316L
Materiales, partes mojadas
316L
VEGABAR 82
Transmisor de presión para monitorizar las bombas
- Una medición fiable garantiza el suministro de agua
- Resistente a la abrasión de la arena
- Monitorización del desgaste de las bombas
Rango de medición - Distancia
-
Rango de medición - Presión
-1 ... 100 bar
Temperatura de proceso
-40 ... 150 °C
VEGAMET 861
Instrumento de visualización y control para el control de bombas
- Instrumento de control universal para un control de bombas sencillo
- Rápida puesta en marcha mediante una guía de menú simple y asistentes para la aplicación
Tipo de protección
IP66/IP67, Type 4X
Entrada
1 entrada de sensor 4 … 20 mA/HART
2 entradas digitales
Salida
1 salida de corriente 0/4 … 20 mA
1 relé de fallo (en lugar de un relé de funcionamiento)
4 relés de funcionamiento
VEGAWELL 52
Transmisor de presión hidrostático para la medición de nivel
- Una medición fiable garantiza una extracción óptima del agua
- Elevada disponibilidad gracias a la protección contra sobretensiones integrada
Rango de medición - Presión
0 ... 60 bar
Temperatura de proceso
-20 ... 80 °C
Presión de proceso
-
VEGABAR 82
Transmisor de presión para monitorizar las bombas
- Una medición fiable garantiza el suministro de agua
- Resistente a la abrasión de la arena
- Monitorización del desgaste de las bombas
Rango de medición - Distancia
-
Rango de medición - Presión
-1 ... 100 bar
Temperatura de proceso
-40 ... 150 °C
VEGAMET 861
Instrumento de visualización y control para el control de bombas
- Instrumento de control universal para un control de bombas sencillo
- Rápida puesta en marcha mediante una guía de menú simple y asistentes para la aplicación
Tipo de protección
IP66/IP67, Type 4X
Entrada
1 entrada de sensor 4 … 20 mA/HART
2 entradas digitales
Salida
1 salida de corriente 0/4 … 20 mA
1 relé de fallo (en lugar de un relé de funcionamiento)
4 relés de funcionamiento
