VEGAPULS 69

Sensor radar para la medición continua de nivel en sólidos a granel

Instrumento radar todoterreno con 80 GHz, la frecuencia del futuro
VEGAPULS 69 - Sensor radar para la medición continua de nivel en sólidos a granel
Brida de acero inoxidable orientable de alta calidad
VEGAPULS 69 - Sensor radar para la medición continua de nivel en sólidos a granel
Lightweight plastic antenna
VEGAPULS 69 - Sensor radar para la medición continua de nivel en sólidos a granel

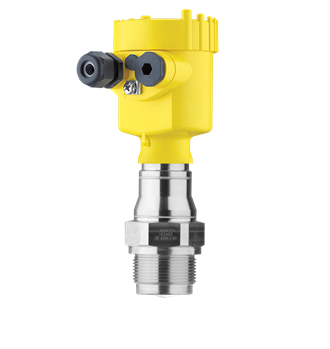

Rosca con sistema de antena integrada

Área de aplicación

Sus ventajas especiales son las conexiones a proceso pequeñas para depósitos pequeños o espacios confinados. La excelente focalización de la señal permite su uso en silos o depósitos de gran tamaño con numerosos elementos internos.
El VEGAPULS 69 es un sensor radar para la medición continua de sólidos para distintas condiciones de proceso. Es ideal para la medición de nivel en silos muy altos, tolvas grandes y depósitos segmentados. Su buena focalización de señal garantiza un fácil ajuste y una medición fiable. El VEGAPULS 69 puede equiparse con una antena encapsulada de plástico o con una antena de lente integrada en la brida. Esto permite adaptarse de forma óptima a diferentes áreas de aplicación.

Ventajas

  • Elevada disponibilidad de la planta, gracias a la ausencia de desgaste y de mantenimiento
  • Sin costes de mantenimiento gracias al principio de medición sin contacto
  • Medición fiable independientemente de vapor, polvo y ruido

Producto más nuevo disponible

Hay un sucesor para este producto. Si tiene alguna pregunta sobre el producto, comuníquese con su persona de contacto de VEGA.

VEGAPULS 6X

Configurar producto

Configurar producto

Todos los documentos y el software de este producto se pueden encontrar en nuestro Centro de descargas.

Mostrar todas las descargas
Aplicación
Características técnicas
Documentación
Accesorios
Configurar producto

Sensor radar para la medición sin contacto de sólidos a granel: de finos a gruesos, de viscosos a polvorientos

Con su alta frecuencia de 80 GHz, el sensor radar VEGAPULS 69 mide todos los sólidos: polvos finos, ceniza, lodos secos de aguas residuales, fragmentos de residuos de vidrio, material granulado y sólidos a granel gruesos, incluso en atmósferas polvorientas. El sensor radar destaca por su amplio rango de medición y su precisión en aplicaciones grandes y pequeñas en búnkeres, depósitos y silos. Ni siquiera los elementos internos influyen en el resultado de la medición. El sensor radar de medición sin contacto es ideal para utilizar en materiales de construcción, piedra, tierra, cemento, en la industria química, aguas residuales y el reciclaje.

Otras aplicaciones

Estaciones de transferencia de cintas

Medición y detección de nivel en estaciones de transferencia de cintas

Medición y detección de nivel en estaciones de transferencia de cintas

Ir a Aplicaciones

Pilas de material

Medición de nivel en pilas de material

Medición de nivel en pilas de material

Ir a Aplicaciones
Características técnicas
Rango de medición - Distancia
  • 120 m [Meter - Foot]
Temperatura de proceso
  • -40 ... 200 °C [°C - °F]
Presión de proceso
  • -1 ... 20 bar [Bar - kPa - psi]
Precisión
  • ± 5 mm / ± 0,2"
Frecuencia
  • 80 GHz
Ángulo del haz
  • ≥ 3,5°
Versión
  • Con antena de trompeta plástica ø 80 mm
  • Antena de lente con envoltura metálica
Materiales, partes mojadas
  • 316L
  • PP
  • PEEK
Conexión en rosca
  • G1½, 1½ NPT
Conexión en brida
  • ≥ DN80, ≥ 3"
Material de sellado
  • EPDM
  • FKM
Material de la carcasa
  • Plástico
  • Aluminio
  • Acero inoxidable (fundición)
  • Acero inoxidable (electropulido)
Tipo de protección
  • IP66/IP68 (0,2 bar)
  • IP66/IP67
  • IP66/IP68 (1 bar)
Salida
  • Profibus PA
  • Foundation Fieldbus
  • Dos hilos: 4 … 20 mA/HART
  • Modbus
  • Cuatro hilos: 4 … 20 mA/HART
Temperatura ambiente
  • -40 ... 80 °C
Certificados
Ámbito de aplicación
  • ATEX / Europa
  • FM / EE. UU.
  • EAC (GOST) / Bielorrusia
  • EAC (GOST) / Kazajistán
  • EAC (GOST) / Rusia
  • IEC / Mundial
  • KOSHA / Corea
  • NEPSI / China
  • INMETRO / Brasil
  • CSA / EE. UU. Y Canadá
  • UKEX
Protección contra explosión
  • Seguridad intrínseca "i"
  • Protección contra expolsión de polvo "t"
Industria alimentaria/farmacéutica
  • FDA
  • CE1935/2004
Visualización y configuración
Ajuste
  • PLICSCOM
  • Ordenador, PACTware y DTM
  • Comunicador HART
  • Software p. ej., AMS™, PDM)
Visualización
  • Módulo de visualización/configuración PLICSCOM
  • VEGADIS 81
  • VEGADIS 82
