Estación de bombeo

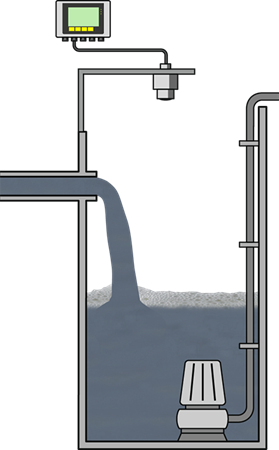

Medición de nivel en la estación de bombeo

Datos de proceso

Tarea de medición:

Medición de nivel

Punto de medición:

Depósito

Rango de medición hasta:

0 … 10 m

Producto:

Aguas residuales

Temperatura de proceso:

0 … +35 °C

Presión de proceso:

0 … +1 bar

Requisitos especiales:

Abrasión, espuma, humedad

Área de aplicación

En una red de alcantarillado con varias ramificaciones se conducen las aguas residuales domésticas e industriales hacia la depuradora, junto con el agua superficial. En el caso de que los niveles naturales no fueran suficientes, es necesario disponer de diversas estaciones de bombeo para compensar las diferencias de altura. La medición de nivel en el sumidero controla las bombas para un uso rentable.

Ventajas

Fiabilidad

Medición fiable del nivel

Rentabilidad

Tiempo de funcionamiento óptimo gracias a la conmutación de las bombas

Comodidad

Funcionamiento sin interrupciones y libre de mantenimiento

Productos recomendados

Solución 1

Solución 2

Con conexión de cable fija Tipo de protección IP66/IP68, tipo 6P

VEGAPULS C 11

Medición de nivel radar sin contacto en cámaras de carga

Resultados de medición exactos independientemente de los elementos internos y la formación de espuma
Elevada disponibilidad de la planta, ya que el instrumento de medición no precisa mantenimiento ni sufre desgaste
El uso de materiales altamente resistentes garantiza una larga vida útil
Operación inalámbrica cómoda y segura mediante Bluetooth con smartphone, tableta u ordenador

Rango de medición - Distancia

10 m

Temperatura de proceso

-40 ... 60 °C

Presión de proceso

-1 ... 3 bar

VEGAMET 841

Instrumento de visualización y control para el control de bombas

Instrumento de control universal para un control de bombas sencillo
Rápida puesta en marcha mediante una guía de menú simple y asistentes para la aplicación
Puesta en marcha y ajuste sencillos

Tipo de protección

IP66/IP67, Type 4X

Entrada

1 salida de sensor de 4 … 20 mA

Salida

1 salida de corriente 0/4 … 20 mA

3 relés de trabajo

1 relé de fallo (en lugar de un relé de funcionamiento)

VEGAWELL 52

Medición de nivel hidrostática en la cámara de carga para un control económico de las bombas

Montaje sencillo y medición fiable en espacios estrechos
La elevada estabilidad a largo plazo permite un funcionamiento sin mantenimiento
La robusta celda de medición cerámica garantiza un funcionamiento seguro
Elevada precisión gracias a una celda de medición con un ajuste óptimo

Rango de medición - Presión

0 ... 60 bar

Temperatura de proceso

-20 ... 80 °C
