Perfilador de interfase
Medición de interfase de aceite/agua en recipientes de separación con emulsiones
Datos de proceso
Tarea de medición:
Medición de nivel y de densidad
Punto de medición:
Depósito
Rango de medición hasta:
4 m
Producto:
Mezcla de aceite, agua, emulsiones y arena
Temperatura de proceso:
-40 … +150 °C
Presión de proceso:
-1 … +120 bar
Requisitos especiales:
Baja constante dieléctrica del producto y adherencias
Área de aplicación

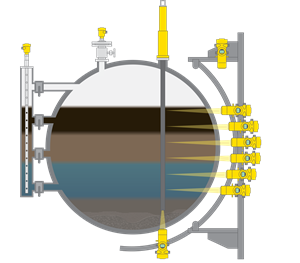

Los recipientes de separación en la cubierta de las unidades flotantes de producción, almacenamiento y descarga (FPSO) contienen otros productos además de petróleo y agua. La mezcla de hidrocarburos con agua puede formar una capa emulsionada, lo que hace extremadamente difícil para los operadores detectar y controlar los niveles de agua. Esto puede provocar una pérdida de hidrocarburos al drenar el agua o incluso daños en las rejillas electrostáticas debido al agua salina bombeada en los depósitos de desalinización. Aquí se requiere un perfilador de densidad para identificar las diferentes capas, incluida la arena, y conseguir un control fiable. También se necesita una medición de nivel para garantizar la redundancia.
Ventajas
Fiabilidad
Los detectores externos proporcionan un perfil de densidad de alta resolución sin estar expuestos a las condiciones del proceso
Rentabilidad
No es necesario desconectar para llevar a cabo el mantenimiento
Comodidad
Instrumentos estándar sin PLC ni herramientas especiales
Productos recomendados
VEGAFLEX 86
Medición de nivel e interfase en bypass
- Alta precisión del nivel en una cámara de bypass externa
- La sonda de varilla acortable permite una gran flexibilidad en la planificación del proyecto
- Medición fiable e independiente de la presión del proceso, la temperatura y la presión
Rango de medición - Distancia
75 m
Temperatura de proceso
-196 ... 450 °C
Presión de proceso
-1 ... 400 bar
VEGAPULS 6X
Medición de nivel radar mediante válvulas de cierre en perfilador de interfase
- Medición de alta precisión independientemente de la presión, la temperatura o la densidad
- Conformidad SIL según IEC 61511 para la seguridad funcional
- Elevado rango dinámico independiente de la constante dieléctrica, la espuma o los distintos hidrocarburos
Rango de medición - Distancia
120 m
Temperatura de proceso
-196 ... 450 °C
Presión de proceso
-1 ... 160 bar
MINITRAC 31
Medición de interfase radiométrica multifase en separadores de aceite
- Medición de densidad de alta resolución con detectores de centelleo que pueden detectar los cambios más pequeños en la absorción de radiación de diversos productos.
- Diseño accesible y sin mantenimiento ya que los sensores se instalan fuera de los depósitos
Rango de medición - Distancia
-
Temperatura de proceso
-40 ... 60 °C
Presión de proceso
-
