Cuve de stockage d'un méthanier
Mesure de pression, mesure et détection de niveau de gaz naturel liquéfié (GNL)

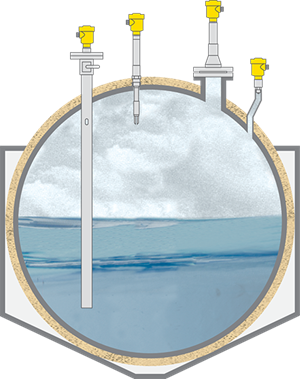

Mesure de pression, mesure et détection de niveau de gaz de gaz naturel liquéfié (GNL)
Données process
Tâche de mesure:
Mesure de niveau et de pression, détection de niveau
Point de mesure:
Cuve
Plage de mesure jusqu'à:
40 m
Produit:
Gaz liquéfié
Température process:
-20 ... -162 °C
Pression process:
0 … +5 bar
Défis spécifiques:
Températures extrêmement basses, faibles constantes diélectriques, faible densité, produits différents, agréments marine, zone Ex
Domaine d'application
Sur les méthaniers, le gaz liquéfié est transporté dans des cuves isolées à une température de -162 °C. Les capteurs utilisés doivent supporter ces températures extrêmes. Pour le transport de gaz liquéfié, on doit mesurer la pression et le niveau dans les cuves et détecter des seuils de niveau.
Vos avantages
Sûr
Mesure fiable et sûre dans tous les produits
Économique
Exploitation optimale du volume des cuves
Confortable
Planification et mise en service aisées
Produits recommandés
VEGAPULS 6X
Capteur radar pour la mesure de niveau sans contact dans une cuve de GNL
- Le système d’antenne encapsulée en PTFE ne nécessite aucun joint supplémentaire
- Mesure fiable même avec les températures les plus basses, jusqu'à -200 °C
- Mesure exacte malgré la faible constante diélectrique du gaz liquéfié
Plage de mesure - Distance
120 m
Température process
-196 ... 450 °C
Pression process
-1 ... 160 bar
VEGABAR 82
Capteur de pression pour la surveillance de pression dans une citerne de gaz liquéfié
- Grande disponibilité de l'installation grâce à l'excellente résistance à la surcharge de la cellule de mesure céramique
- Matériau de joint spécial et cellule de mesure sèche permettent une mesure jusqu'à une température du produit de -50 °C
Plage de mesure - Distance
-
Plage de mesure - Pression
-1 ... 100 bar
Température process
-40 ... 150 °C
VEGASWING 66
Détection de niveau par capteur à lames vibrantes dans une cuve de gaz liquéfié
- Capteur conçu pour les applications jusqu'à une température de -196 °C
- Point de commutation indépendant des changements de produit
- Fiable même en cas de colmatages sur le capteur
Température process
-196 ... 450 °C
Pression process
-1 ... 160 bar
Version
Version compacte
Avec passage étanche aux gaz
Avec tube prolongateur
