VEGAFLEX 86
Capteur à ondes radar guidées pour la mesure continue de niveau et d'interface des liquides
Pour des conditions process extrêmes
Domaines d'application
Vos avantages
- La programmation guidée assure une mise en oeuvre aisée, sûre et rapide.
- Les sondes raccourcissables proposent une standardisation simplifiée et un maximum de flexibilité dans la planification
- De nombreuses possibilités de diagnostics assurent un fonctionnement sans entretien et donc une grande disponibilité de l'installation
Configurer le produit
Configurer le produitComparaison de produit
Tous les documents et logiciels pour ce produit se trouvent dans notre centre de téléchargement.
Afficher tous les téléchargements
Sa construction mécanique robuste et sa double étanchéité SLD (Second Line of Defense) protègent le capteur dans les applications exigeantes de l'industrie chimique, pétrochimie, énergie, pétrole et gaz, à savoir :
- Mesure de niveau et d'interface dans les colonnes de distillation
- Mesure de niveau dans les chaudières à vapeur
- Mesure de niveau dans les réservoirs de gaz (GPL)
- 75 m [Meter - Foot]
- -196 ... 450 °C [°C - °F]
- -1 ... 400 bar [Bar - kPa - psi]
- ± 2 mm
- Version coaxiale ø21,3mm avec évents multiples
- Version coaxiale ø42,2mm avec évent simple
- Version coaxiale ø42,2mm avec évents multiples
- Tige interchangeable ø16mm
- Câble interchangeable ø2mm avec poids tenseur
- Câble ø4mm interchangeable avec poids tenseur
- Câble ø2mm interchangeable avec poids de centrage
- Câble ø4mm interchangeable avec poids de centrage
- 316L
- Alloy C22 (2.4602)
- 316
- ≥ G¾, ≥ ¾ NPT
- ≥ DN25, ≥ 1"
- FFKM
- Graphite et céramique
- Plastique
- Aluminium
- Inox (brut)
- Inox (électropoli)
- IP66/IP68 (0,2 bar)
- IP66/IP67
- IP66/IP68 (1 bar)
- Profibus PA
- Foundation Fieldbus
- 2 fils : 4 … 20 mA/HART
- Modbus
- 4 fils : 4 … 20 mA/HART
- -40 ... 80 °C
- ATEX / Europe
- CSA / Canada
- FM / USA
- EAC (GOST-B) / Bielorussie
- EAC (GOST-K) / Kazakhstan
- EAC (GOST-R) / Russie
- IEC / Mondial
- NEPSI / Chine
- UKR Sepro / Ukraine
- INMETRO / Brésil
- CCOE / Inde
- UKEX
- Sécurité intrinsèque Ex "i"
- Antidéflagrant Ex "d"
- Protection contre les explosions poussière "t"
- ABS
- BV
- CCS
- DNV
- LR
- NK
- RINA
- WHG
- VLAREM II
- SIL2
- EN12952-11, EN12953-9
- PLICSCOM
- PC, PACTware et DTM
- Communicateur HART
- Software (AMS™, PDM)
- Module d'affichage et de réglage PLICSCOM
- VEGADIS 81
- VEGADIS 82
Générateur de schémas
Générez des schémas en 2D et 3D pour votre configuration individuelle.
Configurer maintenantCatalogues
Radar à ondes guidées
Information produit
VEGAFLEX 81, 83, 86
Information produit
VEGAFLEX 82, 86
Fiche produit
VEGAFLEX 86
Deux fils : 4 … 20 mA/HART
Notice de mise en service
VEGAFLEX 86
Deux fils : 4 … 20 mA/HART
Générateur de schémas
Plus de téléchargements pour ce produit
Tous les documents et logiciels pour ce produit se trouvent dans notre centre de téléchargement.
Afficher tous les téléchargementsPLICSCOM
Affichage des valeurs de mesure et réglage des capteurs plics®
Infos produitAdaptateur Bluetooth-USB
Programmation sans fil des capteurs et appareils via Bluetooth
Infos produitVEGADIS 81
Affichage déporté des valeurs de mesure et réglage à distance des capteurs plics®
CAD 621.00
VEGADIS 82
Unité d'affichage et de réglage externe pour capteurs 4...20mA/HART
CAD 506.00
VEGADIS 176
Afficheur déporté pour une utilisation dans une boucle de courant 4...20mA
CAD 459.00
Stylet magnétique pour module de réglage et d'affichage PLICSCOM
Stylet magnétique pour programmation sur site
Infos produitVEGAMET 141
1 x entrée capteur 4 ... 20 mA, 1 x sortie courant 4 ... 20 mA, 3 x relais de travail, 1 x relais de défaut (remplace un relais de travail), agrément Ex, séparateur d'alimentation, agrément marine, affichage local, programmation par bouton Turn/Push et Smartphone
CAD 946.00
VEGAMET 142
2x entrées capteur 4 ... 20 mA, 2 x sorties courant 4 ... 20 mA, 3 x relais de travail, 1 x relais de défaut (remplace un relais de travail), agrément EX, séparateur d'alimentation, agrément marine, affichage local, programmation par bouton Turn/Push et Smartphone
CAD 1,217.00
VEGAMET 341
1 x entrée capteur 4 ... 20 mA, 1 x sortie courant 4 ... 20 mA, 3 x relais de travail, 1 x relais de défaut (remplace un relais de travail), agrément Ex, séparateur d'alimentation, agrément marine, affichage local, programmation par bouton Turn/Push et Smartphone
CAD 1,041.00
VEGAMET 342
2 x entrées capteur 4 ... 20 mA, 2 x sorties courant 4 ... 20 mA, 3 x relais de travail, 1 x relais de défaut (remplace un relais de travail), agrément Ex, séparateur d'alimentation, agrément marine, affichage local, programmation par bouton Turn/Push et Smartphone
CAD 1,325.00
VEGAMET 841
1 x entrée capteur 4 ... 20mA, 1 x sortie courant 4 ... 20 mA, 3 x relais de commande, 1 x relais de défaut (remplace un relais de travail), affichage, programmation par 4 touches et Smartphone
CAD 1,122.00
VEGAMET 842
2 x Entrées capteur 4 ... 20mA, 2 x sorties courant 4 ... 20 mA, 3 x relais de commande, 1 x relais de défaut (remplace un relais de travail), affichage, programmation par 4 touches et Smartphone
CAD 1,406.00
VEGAMET 861
1 x Entrée capteur 4 ... 20mA/HART, 2 x entrée numérique, 1 x sortie courant 4 ... 20 mA, 4 x relais de commande, 1 x relais de défaut (remplace un relais de travail), affichage local, programmation par 4 touches et Smartphone
CAD 1,577.00
VEGAMET 862
2 x entrée capteur 4 ... 20mA/HART, 4 x entrées numériques, 3 x sorties courant 4 ... 20 mA, 6 x relais de commande, 1 x relais de défaut (remplace un relais de travail), affichage local, programmation par 4 touches et Smartphone
CAD 1,888.00
VEGAMET 624
Affichage des valeurs, fonctions de commande / régulation simples et interrogation à distance des données de mesure pour un capteur 4...20mA/HART
Infos produitVEGAMET 625
Affichage des valeurs, fonctions de commande / régulation simples et interrogation à distance des données de mesure pour 2 capteurs 4...20mA/HART
Infos produitVEGAMET 391
Affichage des valeurs, fonctions de commande / régulation simples et interrogation à distance des données de mesure - optimisé pour la branche Eau et Eaux usées
Infos produitVEGATOR 141
VEGATOR 142
VEGASCAN 693
Affichage des valeurs et interrogation à distance des données de mesure pour jusqu'à 15 capteurs HART
Infos produitPLICSMOBILE T81
Interrogation des valeurs de mesure et paramétrage à distance d'un capteur HART
Infos produitVEGATRENN 141
Séparateur d'alimentation monovoie pour capteurs 4...20mA/HART
CAD 356.00
VEGATRENN 142
VEGATRENN 151
Barrière séparatrice bifilaire monovoie pour capteurs 4...20mA HART
CAD 314.00
VEGATRENN 152
Parafoudre B 81-35
Parasurtenseur embrochable pour lignes d'alimentation et de commande
CAD 173.00
Parafoudre B 63-32
Parasurtenseur pour les circuits Profibus PA et Foundation Fieldbus
CAD 350.00
Parafoudre B 63-48
Parafoudre B 62-30 W
Parasurtenseur pour les circuits Profibus PA et Foundation Fieldbus
CAD 247.00
Parafoudre B 62-36 G
VEGACONNECT
Interface de communication reliant PC et appareils VEGA
Infos produitVEGABOX 03
Boîtier de mise à l'atmosphère avec filtre de compensation
Infos produitCoupleur de segment Profibus PA/DP
Coupleur de segment pour jusqu'à 93,75 kbit/s au Profibus DP
Infos produitAdaptateur fileté G1½ pour VEGAFLEX 80 et VEGAPULS 64
VEGAFLEX Série 80 - Câble et tige
VEGAFLEX Série 80 - Extension sonde

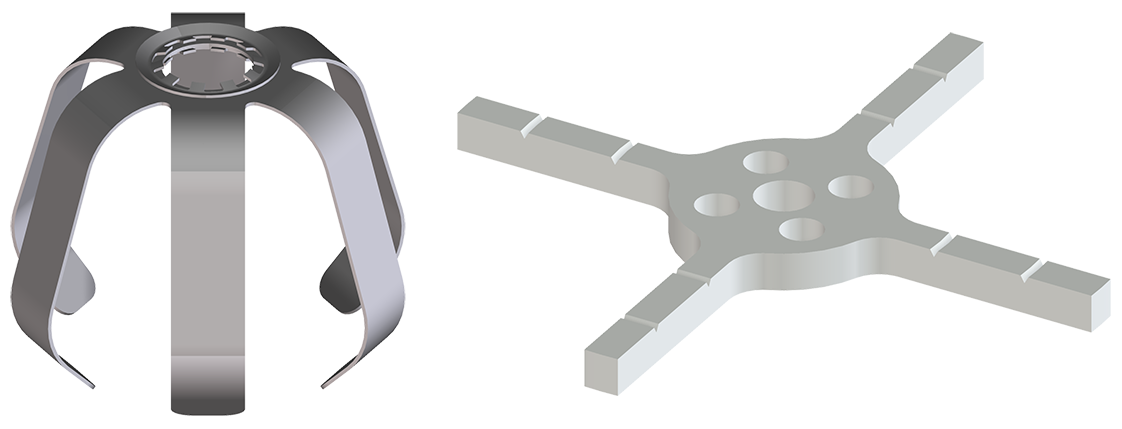

VEGAFLEX Série 80 - Etoiles de centrage
Les étoiles et les poids de centrage fixent la sonde de mesure au milieu du tube.

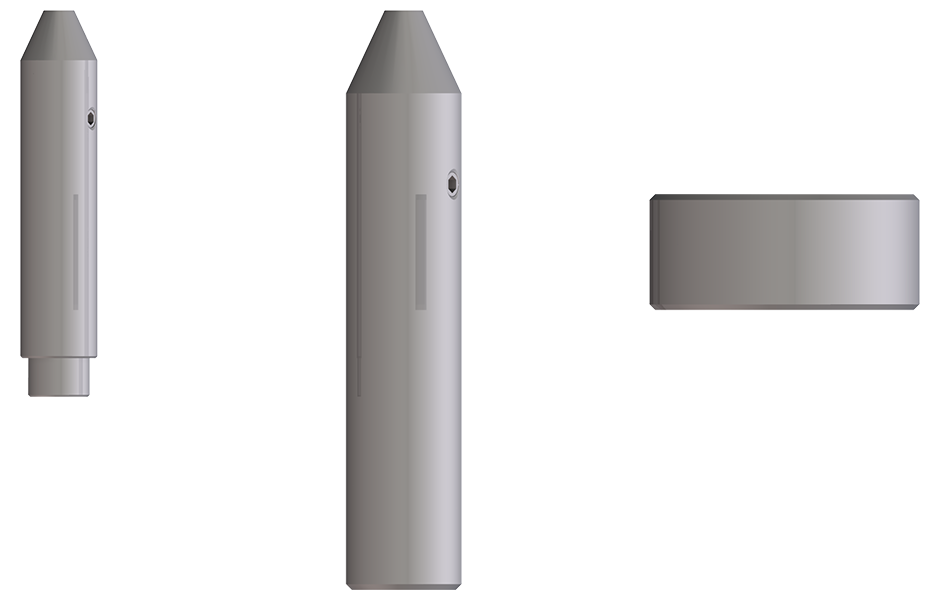

Infos produitVEGAFLEX Série 80 Poids de centrage / Poids tenseur
FLEX 80 - Kit d'ancrage pour FLEX 81, FLEX 86 version câble
Adaptateur VEGADIS
Pour le raccordement d'une unité de réglage et d'affichage externe ou d'un capteur esclave.
Infos produitElectronique VEGAFLEX Série 80
Raccord process VEGAFLEX 86
