Réacteur
Mesure de niveau, mesure de pression et détection de niveau dans les installations multiproduits et multilignes
|
|
Données process
Tâche de mesure:
Mesure de niveau et de pression, détection de niveau
Point de mesure:
Cuve de réaction
Plage de mesure jusqu'à:
5 m
Produit:
Matières premières et mélanges
Température process:
+20 … +200 °C
Pression process:
-1 … +5 bars
Défis spécifiques:
Températures élevées, équipements dans la cuve, milieux variables, condensat
Domaine d'application
Les conditions de mesure dans une cuve de réaction d’une installation multiproduits et multilignes sont caractérisées par le changement des produits, des variations importantes de la température et de la pression. Ces cuves sont fabriquées en hastelloy, acier inox ou émaillées selon les caractéristiques des matières premières et des produits résultants. Selon le processus de réaction mis en oeuvre, l’installation comprend des agitateurs, séchoirs et centrifugeuses. Le niveau et la pression doivent être mesurés et surveillés en continu pour garantir un fonctionnement sûr, et une productivité maximale.
Vos avantages
Sûr
Conception hygiénique certifiée (3A/EHEDG) et matériaux agréés conformément à la directive CE 1935/2004 et à la FDA
Économique

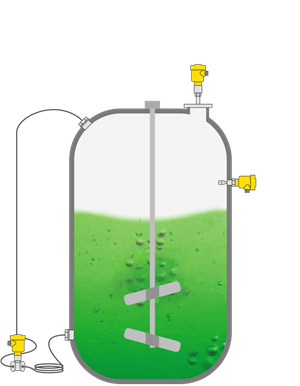

Trois appareils, quatre données de mesure : pression (pression statique en haut de la cuve et pression dans la conduite), niveau et température
Confortable
Utilisation standardisée, possibilité de stocker et transférer les données de process
Produits recommandés
Solution 1
Produits recommandés
VEGADIF 85
Capteur de pression différentielle pour la mesure de niveau dans le réacteur d’une installation multiproduits
- Mesure fiable indépendamment de la mousse et des obstacles internes
- Cellule de mesure soudée pour garantir un fonctionnement aseptique
- Mesures supplémentaires, par ex. pression statique
Plage de mesure - Pression
-40 ... 40 bar
Température process
-40 ... 105 °C
Pression process
-1 ... 400 bar
VEGABAR 81
Capteur de pression pour la mesure de pression dans la cuve de réaction d’une installation multiproduit
- Haute résistance aux surcharges et au vide
- Utilisation universelle à des températures jusqu’à +400 °C, indépendamment du type de process (batch)
- Matériaux de la membrane et de la bride résistant à la corrosion même dans les milieux les plus agressifs
Plage de mesure - Distance
-
Plage de mesure - Pression
-1 ... 1000 bar
Température process
-90 ... 400 °C
VEGASWING 61
Détecteur de niveau à lames vibrantes pour la détection du seuil dans la cuve de réaction d’une installation multiproduit
- Détecteur de niveau idéal pour tous les produits liquides, indépendamment de leur viscosité
- Point de commutation précis permettant d’optimiser la capacité de la cuve
- Revêtement émaillé assurant une longue durée de vie du capteur et le protégeant contre les milieux agressifs
Plage de mesure - Distance
-
Température process
-50 ... 250 °C
Pression process
-1 ... 64 bar
VEGAPULS 6X
Mesure de niveau sans contact avec radar dans la cuve de réaction d’une installation multiproduit
- Mesure de niveau fiable et indépendante des caractéristiques du process telle que les variations de température, la densité et les phénomènes de condensation
- Système d’antenne entièrement encapsulé en PTFE ou PFA permettant un fonctionnement continu sans entretien
- L’excellente focalisation du signal permet une mesure fiable dans les réacteurs emcombrés (agitateurs)
Plage de mesure - Distance
120 m
Température process
-196 ... 450 °C
Pression process
-1 ... 160 bar
VEGABAR 81
Capteur de pression pour la mesure de pression dans la cuve de réaction d’une installation multiproduit
- Haute résistance aux surcharges et au vide
- Utilisation universelle à des températures jusqu’à +400 °C, indépendamment du type de process (batch)
- Matériaux de la membrane et de la bride résistant à la corrosion même dans les milieux les plus agressifs
Plage de mesure - Distance
-
Plage de mesure - Pression
-1 ... 1000 bar
Température process
-90 ... 400 °C
VEGASWING 61
Détecteur de niveau à lames vibrantes pour la détection du seuil dans la cuve de réaction d’une installation multiproduit
- Détecteur de niveau idéal pour tous les produits liquides, indépendamment de leur viscosité
- Point de commutation précis permettant d’optimiser la capacité de la cuve
- Revêtement émaillé assurant une longue durée de vie du capteur et le protégeant contre les milieux agressifs
Plage de mesure - Distance
-
Température process
-50 ... 250 °C
Pression process
-1 ... 64 bar
