VEGAPULS 69

Capteur radar pour une mesure continue de niveau des produits en vrac

Capteur radar universel 80GHz - la fréquence d'avenir
VEGAPULS 69 - Capteur radar pour une mesure continue de niveau des produits en vrac

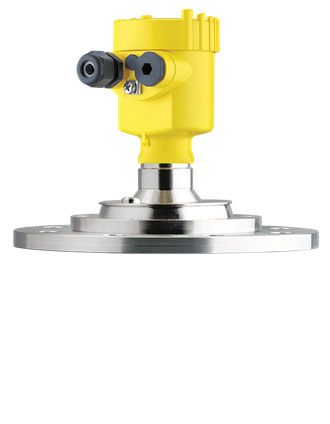

Bride orientable de haute qualité en acier inoxydable
VEGAPULS 69 - Capteur radar pour une mesure continue de niveau des produits en vrac
Lightweight plastic antenna
VEGAPULS 69 - Capteur radar pour une mesure continue de niveau des produits en vrac

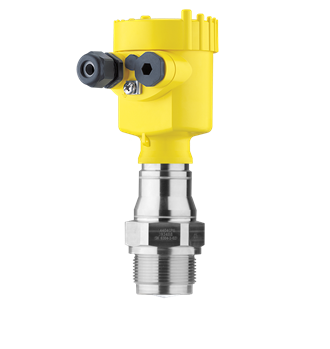

Filetage avec antenne cône intégrée

Domaines d'application

Les petits raccords process sont particulièrement pratiques avec les petites cuves ou les emplacements exigus. L'excellente focalisation du signal permet l'utilisation dans les grands silos ou en présence de nombreuses installations internes.
Le VEGAPULS 69 est approprié à la mesure de niveau de solides en vrac sous diverses conditions de mesure. Il est idéal pour la mesure dans de très hauts silos ou des cuves segmentées. Son excellente focalisation des signaux garantit une mise en service simple et une mesure sûre. Pour assurer une adaptation optimale à l'application, le VEGAPULS 69 peut être équipé d'une antenne plastique encapsulée ou d'une bride métallique avec antenne lentille intégrée.

Vos avantages

  • Disponibilité élevée de l'installation car sans usure et sans entretien
  • Fonctionnement sans entretien grâce à un principe de mesure sans contact
  • Mesure fiable indépendante de la vapeur, de la poussière et du bruit

Produit plus récent disponible

Il existe un successeur pour ce produit. Si vous avez des questions sur le produit, veuillez contacter votre interlocuteur VEGA.

VEGAPULS 6X

Configurer le produit

Configurer le produit

Tous les documents et logiciels pour ce produit se trouvent dans notre centre de téléchargement.

Afficher tous les téléchargements
Application
Caractéristiques techniques
Documentation
Accessoires
Configurer le produit

Capteur radar pour la mesure sans contact des solides en vrac, fins ou grossiers, visqueux ou poussiéreux

Avec sa fréquence élevée de 80 GHz, le capteur radar VEGAPULS 69 mesure tous les solides : poudres fines, cendres, boues d'épuration séchées, tessons de verre, granulés et vrac grossier, même dans les atmosphères poussiéreuses. Ce capteur radar se démarque des autres grâce à sa plage de mesure dynamique et sa précision dans les grandes applications comme les plus petites – bunkers, cuves et silos. Même la présence d'obstacles internes n'a aucune influence sur les résultats de mesure. Ce capteur radar sans contact est idéal pour les matériaux de construction, les pierres, les minerais, le ciment, dans l'industrie chimique ou le domaine des eaux usées et du recyclage.

Autres applications

Goulotte de reprise

Mesure et détection de niveau sur goulotte de reprise

Mesure et détection de niveau sur goulotte de reprise

Aller à l'application

Stock-piles

Mesure de niveau de stock-pile

Mesure de niveau de stock-pile

Aller à l'application
Caractéristiques techniques
Plage de mesure - Distance
  • 120 m [Meter - Foot]
Température process
  • -40 ... 200 °C [°C - °F]
Pression process
  • -1 ... 20 bar [Bar - kPa - psi]
Précision de mesure
  • ± 5 mm
Fréquence
  • 80 GHz
Angle d'émission
  • ≥ 3,5°
Version
  • Avec antenne cône ø80mm en plastique
  • Antenne lentille métallique ø80mm
Matériaux en contact du produit
  • 316L
  • PP
  • PEEK
Raccord fileté
  • G1½, 1½ NPT
Raccord bride
  • ≥ DN80, ≥ 3"
Matériau du joint
  • EPDM
  • FKM
Matériau du boîtier
  • Plastique
  • Aluminium
  • Inox (brut)
  • Inox (électropoli)
Protection
  • IP66/IP68 (0,2 bar)
  • IP66/IP67
  • IP66/IP68 (1 bar)
Sortie
  • Profibus PA
  • Foundation Fieldbus
  • 2 fils : 4 … 20 mA/HART
  • Modbus
  • 4 fils : 4 … 20 mA/HART
Température ambiante
  • -40 ... 80 °C
Agréments
Domaine d'application
  • ATEX / Europe
  • FM / USA
  • EAC (GOST-B) / Bielorussie
  • EAC (GOST-K) / Kazakhstan
  • EAC (GOST-R) / Russie
  • IEC / Mondial
  • KOSHA / Corée
  • NEPSI / Chine
  • INMETRO / Brésil
  • CSA / USA et Canada
  • UKEX
Protection contre les explosions
  • Sécurité intrinsèque Ex "i"
  • Protection contre les explosions poussière "t"
Agro / Pharma
  • FDA
  • EG1935/2004
Affichage & Paramétrage
Paramétrage
  • PLICSCOM
  • PC, PACTware et DTM
  • Communicateur HART
  • Software (AMS™, PDM)
Affichage
  • Module d'affichage et de réglage PLICSCOM
  • VEGADIS 81
  • VEGADIS 82

Générateur de schémas

Générez des schémas en 2D et 3D pour votre configuration individuelle.
