Un fournisseur de chaux pilote le niveau de clinker avec le VEGAPULS 69
Aperçu de l'application : refroidisseur à clinker
À l'intérieur du refroidisseur, il est important de mesurer le niveau pour maintenir l'efficacité du process et éviter les débordements. À cause des conditions ambiantes, les techniciens miniers recourent généralement aux instruments de mesure radiométriques pour cette application. Même si les détecteurs radiométriques fournissent des mesures fiables, leur utilisation peut poser des problèmes.

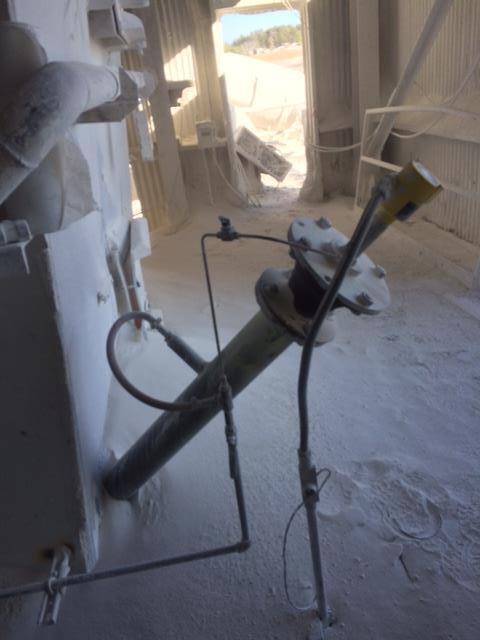

Sur le site de Lhoist, les refroidisseurs à clinker présentent quelques défis exceptionnels, qui ont nécessité le recours à un capteur de niveau radar exceptionnel. L'un de ces défis est le montage du capteur. En effet, chaque refroidisseur est équipé d'un tube de 1,2 m de long sur lequel le capteur est monté afin d'échapper à la chaleur extrême qui règne dans la machine. Ce tube offre un accès très étroit au clinker : trop étroit pour la plupart des capteurs radar pour solides en vrac, parce que le faisceau touche les parois du tube et génère des signaux parasites. De plus, le tube est monté sous un angle extrême, orienté vers la paroi opposée du refroidisseur, près du sol.
VEGAPULS 69 : une solution innovante
Tous les participants – Lhoist, BBP et VEGA Americas – avaient fait l'expérience de capteurs radar plus anciens qui fondaient sous l'effet de la chaleur extrême. Afin d'éviter ce scénario catastrophe pour mesurer le niveau des refroidisseurs à clinker, on a intégré une insufflation d'air pour éloigner l'air brûlant des capteurs. Depuis l'installation, les appareils fonctionnent sans problème. L'utilisateur bénéficie d'un signal parfait, sans échos parasites, et peut mesurer le produit jusqu'à environ un mètre du capteur.
Les refroidisseurs à clinker de Lhoist présentaient des défis exceptionnels qui ne pouvaient être relevés que par un capteur de niveau radar tout aussi exceptionnel. Avec l'aide de ses partenaires BBP Sales et VEGA Americas, le fournisseur de chaux et calcaire a trouvé la solution : le VEGAPULS 69.
Voir la vidéo pour en savoir plus sur la focalisation exceptionnelle du VEGAPULS 69 :
We need your consent
This content is provided by an external provider. If you activate the content, personal data may be processed and cookies set.
Applications
Refroidisseur à clinker

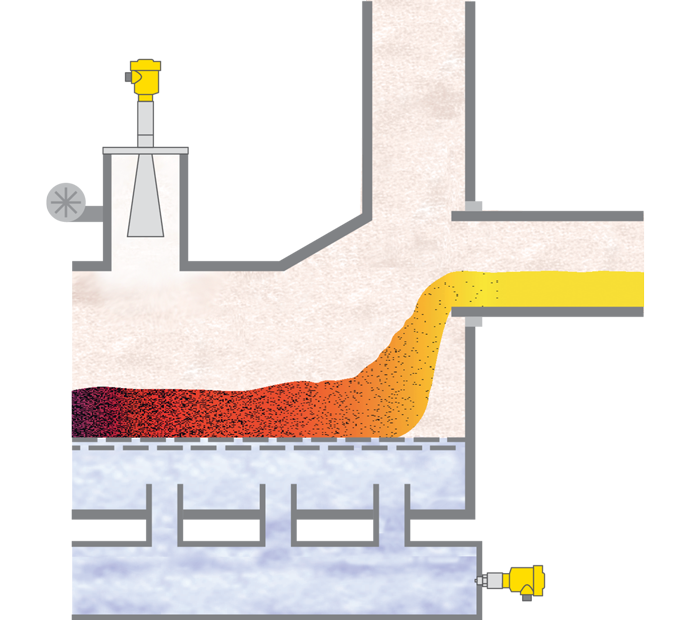

Mesure de niveau et de pression dans un refroidisseur à clinker
Dans la production de ciment, la farine brute est transformée en clinker par cuisson dans de longs fours rotatifs. À la sortie du four, le clinker peut avoir une température de +1300 °C et doit être refroidi à +200 °C pour pouvoir être stocké. Pour cela, le lit de clinker finement étalé est refroidi en continu par un courant d’air. Pour obtenir le refroidissement le plus efficace possible, il faut mesurer la pression en bas du refroidisseur. On doit également mesurer avec fiabilité le niveau de clinker sur le convoyeur, où la température est à plus de 1000 °C.
Sûr
Surveillance fiable de l'alimentation du refroidisseur
Économique
Refroidissement optimal pour une consommation d'énergie minimale
Confortable
Mesure sans maintenance
