Interruttore di livello a vibrazione con azionamento turbo assicura un segnale di misura sicuro

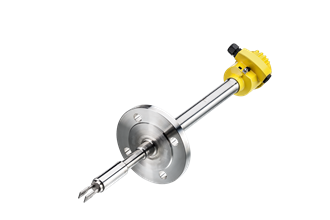

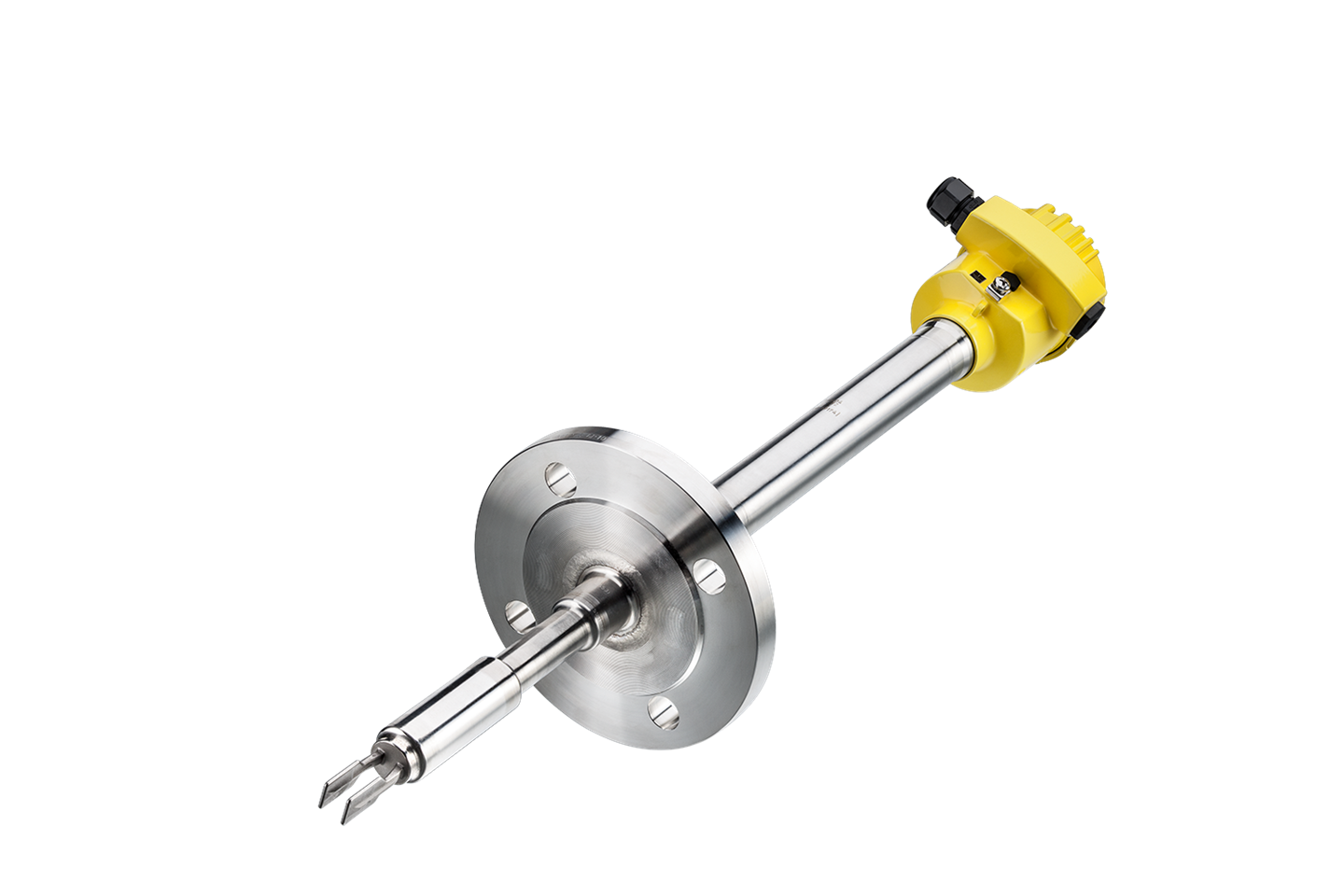

Talvolta situazioni di misura apparentemente difficili possono essere risolte tramite l’impiego di tecnologie semplici, a condizione che queste siano sufficientemente robuste per resistere alle condizioni ambientali. Questo è ciò che è successo nella centrale termica del China Huaneng Group Co, Ltd. di Jining, nella provincia orientale cinese di Shandong, dove l’interruttore di livello a vibrazione VEGASWING 66 ha semplificato radicalmente la misura di livello che fino ad allora rappresentava un grosso problema.

Nel processo produttivo della centrale termica cinese di Shandong con una potenza di 380 MW, si impiega un sistema di bypass del vapore ad alta pressione, operativo essenzialmente all’avvio della turbina. Quando si avvia la turbina, nella caldaia viene riscaldata acqua e si produce vapore. In questa fase però, i parametri del vapore non corrispondono ancora allo stato operativo della turbina. La temperatura del vapore è ancora troppo bassa e il vapore contiene troppa umidità. Soprattutto l’umidità rappresenta un problema per la turbina, poiché le goccioline d’acqua colpiscono le pale della turbina ad alta velocità, con il rischio di danneggiarle. Per questo, il vapore proveniente dalla caldaia viene fatto passare attraverso un sistema di bypass. Solamente quando il vapore ha raggiunto lo stato adeguato, cioè è privo di goccioline d’acqua e alla temperatura di esercizio, il sistema viene disattivato e il vapore viene addotto alla turbina.

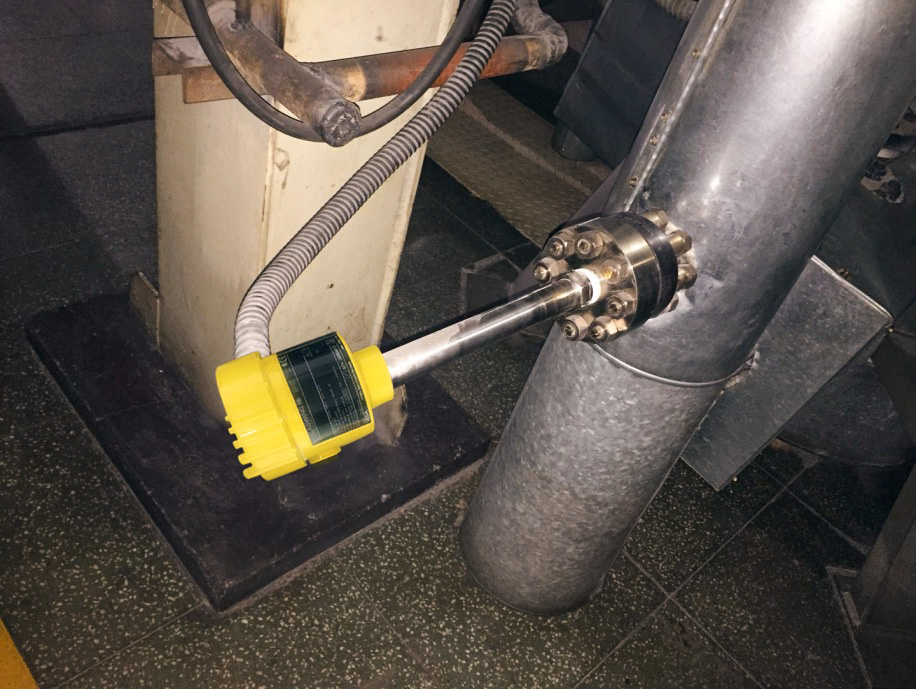

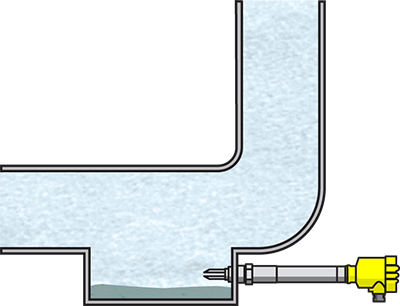

L’impiego del sistema di bypass del vapore determina l’accumulo di acqua sul fondo della tubazione. Se quest’acqua non viene scaricata per tempo, può verificarsi un allagamento che può creare situazioni difficili. Pertanto, il livello dell’acqua deve essere misurato e l’acqua deve essere scaricata per tempo. In passato, per il rilevamento dell’acqua nel sistema di bypass del vapore della turbina si impiegava un interruttore a galleggiante. A causa dei frequenti messaggi di errore, si verificavano continuamente dei guasti. Il gestore era quindi alla ricerca di un interruttore di livello in grado di funzionare in maniera affidabile anche in presenza di temperature (fino a 325,5 °C) e pressioni (38 bar) elevate.

Molti procedimenti di misura, però, non sono in grado di gestire condizioni di processo di questo tipo. Gli interruttore di livello a vibrazione sono apprezzati per la loro semplicità, ma in passato rivelavano i propri limiti non appena le temperature superavano i 280 °C o scendevano a valori estremamente bassi. Questo è dovuto al fatto che l'azionamento piezoelettrico che eccita il diapason sulla sua frequenza di risonanza non è concepito per queste temperature estreme.
