Serbatoio di carico
Misura di livello, soglia di livello e pressione nei serbatoi di carico a bordo

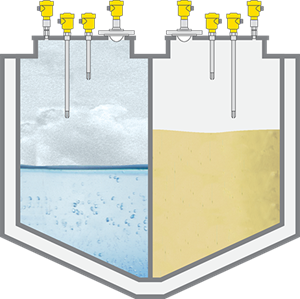

船舶货舱液位、限位、压力测量
Dati di processo
Compito di misura:
Misura di livello, rilevamento della soglia di livello, misura di pressione
Punto di misura:
Serbatoio
Campo di misura fino a :
15 m
Prodotto:
Sostanze chimiche, oli, concentrati
Temperatura di processo:
+10 … +60 °C
Pressione di processo:
0 … +1 bar
Sfide particolari:
Prodotti variabili, sostanze chimiche aggressive, pulizia del serbatoio, serpentine di riscaldamento, montaggio sul ponte, omologazioni navali, zona Ex
Campo d'impiego
I livelli dei serbatoi di carico a bordo di navi cisterna per il trasporto di sostanze chimiche vanno monitorati costantemente nel rispetto di rigorose norme in materia di sicurezza e protezione ambientale, in particolare durante le operazioni di carico e scarico. Il riempimento eccessivo dei serbatoi e la possibile fuoriuscita di prodotto sul ponte o in mare potrebbero infatti avere conseguenze devastanti per l'uomo e l'ambiente. Per evitare danni ai serbatoi dovuti a sovrapressione o sottopressione, viene monitorata anche la pressione interna dei serbatoi.
I vostri benefici
Sicuro
Misura precisa indipendentemente dal prodotto
Economico
La flangia multisensore consente un risparmio di costi di pianificazione e messa in servizio
Pratico
Semplicità di montaggio dei sensori radar, di pressione e di allarme su una flangia multisensore
Prodotti consigliati
VEGAPULS 6X
Sensore radar per la misura continua di livello nei serbatoi di carico
- Indipendente da caratteristiche del prodotto, temperatura, pressione o gas sovrapposto
- Antenna affacciata con protezione in PTFE: resistenza chimica ottimale anche con prodotti aggressivi
- Misura fino al fondo del serbatoio, anche in caso di prodotti con bassa costante dielettrica
- L'elevata focalizzazione del raggio radar consente una misura precisa anche in presenza di serpentine di riscaldamento
Campo di misura - distanza
120 m
Temperatura di processo
-196 ... 450 °C
Pressione di processo
-1 ... 160 bar
VEGABAR 82
Trasduttore di pressione per il monitoraggio della pressione del gas nel serbatoio di carico
- Misura precisa della pressione interna del serbatoio tramite cella di misura ceramica capacitiva CERTEC®
- Cella di misura ceramica capacitiva CERTEC® per una resistenza chimica ottimale anche con prodotti aggressivi
Campo di misura - distanza
-
Campo di misura - pressione
-1 ... 100 bar
Temperatura di processo
-40 ... 150 °C
VEGASWING 63
Interruttore di livello a vibrazione per allarme di livello alto (95%) e allarme di livello alto-alto (98%)
- Robusto sensore in lega o acciaio speciale insensibile ai prodotti aggressivi
- Test di funzionamento rapido e sicuro tramite pulsante di test sul sensore
- Il punto d'intervento esatto anche con prodotti variabili consente lo sfruttamento ottimale del serbatoio
Temperatura di processo
-50 ... 250 °C
Pressione di processo
-1 ... 64 bar
Esecuzione
Standard
Applicazioni igieniche
con passante a tenuta di gas
con tubo di prolunga
con corpo intermedio temperatura
