Serbatoio di carico di una nave cisterna per il gas liquido

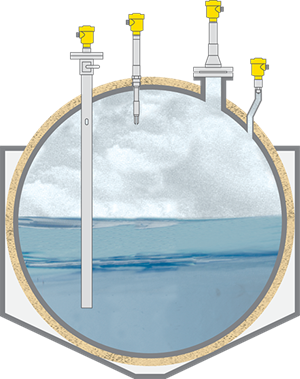

Misura di pressione, livello e soglia di livello per applicazioni con gas naturale liquefatto (GNL)
Misura di pressione, livello e soglia di livello per applicazioni con gas naturale liquefatto (GNL)
Dati di processo
Compito di misura:
Misura di livello e di pressione, rilevamento della soglia di livello
Punto di misura:
Serbatoio
Campo di misura fino a :
40 m
Prodotto:
Gas liquefatti
Temperatura di processo:
-20 … -162 °C
Pressione di processo:
0 … +5 bar
Sfide particolari:
Temperature estremamente basse, bassi valori di costante dielettrica, bassa densità, diversi prodotti, omologazioni navali, zona Ex
Campo d'impiego
A bordo delle navi cisterna per il trasporto di gas liquido, il gas liquefatto viene trasportato in serbatoi di carico isolati a una temperatura di -162 °C. I sensori utilizzati devono essere predisposti all'impiego in presenza di queste temperature estreme. Per il trasporto del gas liquido è necessaria una misura affidabile della pressione, del livello e della soglia di livello nei serbatoi di carico.
I vostri benefici
Sicuro
Misura sicura e affidabile in qualsiasi prodotto
Economico
Sfruttamento ottimale del volume del serbatoio
Pratico
Semplicità di pianificazione e messa in servizio
Prodotti consigliati
VEGAPULS 6X
Sensore radar per la misura di livello senza contatto nel serbatoio del GNL
- Grazie all'antenna affacciata con protezione in PTFE non è necessario alcun altro materiale di guarnizione
- Misura affidabile anche a temperature del prodotto estremamente basse fino a -200 °C
- Valori di misura esatti nonostante il basso valore di costante dielettrica del gas liquido
Campo di misura - distanza
120 m
Temperatura di processo
-196 ... 450 °C
Pressione di processo
-1 ... 160 bar
VEGABAR 82
Trasduttore di pressione per il monitoraggio della pressione nel serbatoio del gas liquido
- Elevata disponibilità dell’impianto grazie alla massima resistenza al sovraccarico della cella di misura in ceramica
- Uno speciale materiale della guarnizione e la cella di misura a secco consentono la misura a una temperature del prodotto fino a -50 °C
Campo di misura - distanza
-
Campo di misura - pressione
-1 ... 100 bar
Temperatura di processo
-40 ... 150 °C
VEGASWING 66
Interruttore di livello a vibrazione per il rilevamento della soglia di livello nel serbatoio del gas liquido
- Sensore per applicazioni fino a una temperatura di -196 °C
- Punto d'intervento esatto anche con prodotti variabili
- Misura sicura anche in caso di adesioni al sensore
Temperatura di processo
-196 ... 450 °C
Pressione di processo
-1 ... 160 bar
Esecuzione
Versione compatta
con passante a tenuta di gas
con tubo di prolunga
