Tamburo del vapore

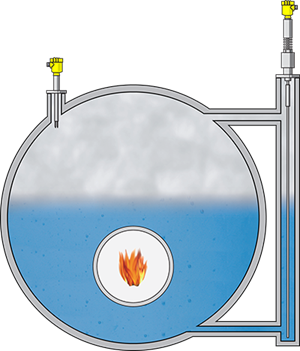

Misura di livello e rilevamento della soglia di livello nel tamburo del vapore
|
|
Dati di processo
Compito di misura:
Misura di livello e rilevamento della soglia di livello
Punto di misura:
Tamburo del vapore
Campo di misura fino a :
3 m
Prodotto:
Condensa
Temperatura di processo:
+180 … +400 °C
Pressione di processo:
+40 … +160 bar
Sfide particolari:
Pressioni e temperature elevate
Campo d'impiego
In una centrale, il calore di processo viene fornito tramite vapore a differenti pressioni. La temperatura di processo necessaria viene regolata tramite la pressione del vapore. A seconda delle temperature di processo, nei tamburi del vapore la pressione può raggiungere i 160 bar, in presenza di temperature di 400 °C. Un controllo affidabile del livello dell'acqua, nonché una limitazione sicura del livello dell'acqua alta e bassa sono cruciali per un funzionamento sicuro dell'impianto.
I vostri benefici
Sicuro
Valori di misura affidabili tramite correzione automatica del valore di misura
Economico
Funzionamento ottimale dell'impianto
Pratico
Semplicità di montaggio e messa in servizio
Prodotti consigliati
VEGAFLEX 86
Valori di misura precisi e continui nel vapore saturo tramite radar guidato
- Elevata sicurezza dell'impianto tramite auto sorveglianza automatica in presenza di temperature e pressioni di processo estreme
- Valori di misura affidabili tramite correzione automatica del valore di misura (compensazione vapore integrata)
- Impiego sicuro fino a SIL2/3 conformemente a IEC 61508
Campo di misura - distanza
75 m
Temperatura di processo
-196 ... 450 °C
Pressione di processo
-1 ... 400 bar
VEGASWING 66
L'interruttore di livello a vibrazione viene impiegato nel tamburo del vapore come limitazione del livello dell'acqua alta e bassa
- Elevata sicurezza tramite auto sorveglianza di elemento sensore ed elettronica in presenza di temperature e pressioni di processo elevate
- Test di funzionamento rapido e sicuro tramite la pressione di un pulsante
- Flessibile e sicuro in applicazioni fino a SIL3
Temperatura di processo
-196 ... 450 °C
Pressione di processo
-1 ... 160 bar
Esecuzione
Versione compatta
con passante a tenuta di gas
con tubo di prolunga
