Serbatoio di stoccaggio di petrolio greggio

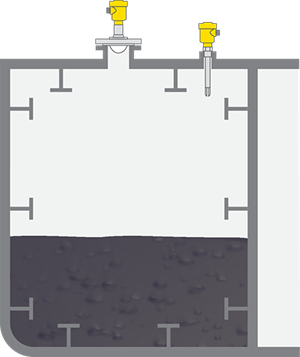

Misura di livello e rilevamento della soglia di livello nel serbatoio di stoccaggio di petrolio greggio di un'unità FPSO
Misura di livello e rilevamento della soglia di livello nel serbatoio di stoccaggio di petrolio greggio di un'unità FPSO
Dati di processo
Compito di misura:
Misura di livello e rilevamento della soglia di livello
Punto di misura:
Serbatoio
Campo di misura fino a :
35 m
Prodotto:
Petrolio greggio
Temperatura di processo:
+10 … +50 °C
Pressione di processo:
0 … 0 bar
Sfide particolari:
Presenza sul fondo di ordinate alte, montaggio sul ponte, omologazioni navali, zona Ex
Campo d'impiego
Il petrolio greggio estratto viene pompato direttamente nei serbatoi di carico a bordo, dove avviene la separazione progressiva di gas, petrolio e acqua sfruttando la forza di gravità. Per assicurare lo sfruttamento economico delle capacità di carico e il controllo efficiente delle pompe è necessaria una misura continua del livello e un monitoraggio della soglia di livello.
I vostri benefici
Sicuro
Misura del livello precisa e affidabile
Economico
Massimo sfruttamento della capacità di carico del serbatoio
Pratico
Sensori standard per tutti i serbatoi semplificano la pianificazione
Prodotti consigliati
VEGAPULS 6X
Sensore radar per la misura di livello continua nel serbatoio di stoccaggio di petrolio greggio di un'unità FPSO
- L'elevata focalizzazione del raggio radar grazie alla tecnologia a 80 GHz consente una misura sicura fino al fondo del serbatoio anche in caso di distanza ridotta tra le ordinate
- Elevata precisione indipendentemente dalla consistenza del petrolio
- Semplicità di installazione grazie agli attacchi di processo di piccole dimensioni
Campo di misura - distanza
120 m
Temperatura di processo
-196 ... 450 °C
Pressione di processo
-1 ... 160 bar
VEGASWING 63
Interruttore di livello a vibrazione come protezione di troppo-pieno nel serbatoio del petrolio greggio
- Rilevamento con precisione millimetrica del punto di intervento indipendentemente dalla consistenza del petrolio
- Semplicità di installazione poiché non è richiesta la taratura del sensore
- Semplice test di funzionamento tramite pulsante di test opzionale sul sensore
Temperatura di processo
-50 ... 250 °C
Pressione di processo
-1 ... 64 bar
Esecuzione
Standard
Applicazioni igieniche
con passante a tenuta di gas
con tubo di prolunga
con corpo intermedio temperatura
