Elettrolizzatore PEM
Misura di livello e di pressione nell'elettrolizzatore PEM
|
|
Dati di processo
Compito di misura:
Misura di livello e di pressione
Punto di misura:
Serbatoio, tubazione
Campo di misura fino a :
1 m, 40 bar
Prodotto:
Acqua ultrapura, ossigeno o idrogeno
Temperatura di processo:
0 … +70 °C
Pressione di processo:
0 … +40 bar
Sfide particolari:
Sovrapposizione di ossigeno e idrogeno
Campo d'impiego

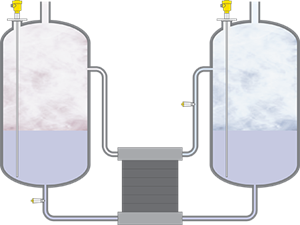

Nell'elettrolizzatore l'acqua (H2O) viene scissa nei suoi costituenti idrogeno (H) e ossigeno (O) tramite l'impiego di energia elettrica prodotta da fonti rinnovabili. In tal modo si ottiene idrogeno verde senza emissioni di CO2 nella filiera. Nell'elettrolizzatore PEM si impiegano una membrana a scambio protonico e acqua ultrapura. Per effetto di una tensione elettrica, i protoni attraversano la membrana. Sul lato del catodo risulta idrogeno e su quello dell'anodo ossigeno. Sul lato dell'ossigeno la misura di livello si impiega per la regolazione dell'acqua ultrapura, mentre sul lato dell'idrogeno sorveglia la quantità d'acqua in eccesso. I sensori di pressione sorvegliano la pressione nell'alimentazione nel lato dell'ossigeno e nello scarico nel lato dell'idrogeno.
I vostri benefici
Sicuro
Misura sicura anche con sovrapposizione di ossigeno e idrogeno
Economico
Risultati di misura precisi per la regolazione efficiente del rendimento
Pratico
Montaggio diretto in serbatoi di piccole dimensioni con installazioni interne
Prodotti consigliati
Soluzione 1
Soluzione 2
VEGABAR 28
Misura di pressione nell'alimentazione e nello scarico dell'elettrolizzatore PEM
- Misura sicura di idrogeno e ossigeno
- Semplice messa in servizio tramite Bluetooth
- Sicurezza contro l'auto-innesco per ossigeno secondo la valutazione del BAM (Istituto federale tedesco per la ricerca e il collaudo dei materiali) disponibile
Campo di misura - pressione
-1 ... 60 bar
Temperatura di processo
-40 ... 130 °C
Precisione di misura
0,3 %
VEGAPULS 6X
Misura di livello radar per la regolazione delle quantità di acqua
- Misura affidabile grazie al principio di misura senza contatto
- Elevata disponibilità dell’impianto, poiché l’apparecchio non è soggetto a usura e non richiede manutenzione
- Esecuzione del sensore idonea alle applicazioni su ossigeno (EIGA 33/18 e ASTM G93) disponibile
Campo di misura - distanza
120 m
Temperatura di processo
-196 ... 450 °C
Pressione di processo
-1 ... 160 bar
VEGAFLEX 81
Misura di livello con radar ad onda guidata per la regolazione delle quantità di acqua
- Misura sicura anche con campi misura estremamente piccoli
- Nessun influsso da parte delle installazioni all’interno del serbatoio
- Esecuzione del sensore idonea alle applicazioni su ossigeno (EIGA 33/18 e ASTM G93) disponibile
Campo di misura - distanza
75 m
Temperatura di processo
-60 ... 200 °C
Pressione di processo
-1 ... 40 bar
VEGABAR 28
Misura di pressione nell'alimentazione e nello scarico dell'elettrolizzatore PEM
- Misura sicura di idrogeno e ossigeno
- Semplice messa in servizio tramite Bluetooth
- Sicurezza contro l'auto-innesco per ossigeno secondo la valutazione del BAM (Istituto federale tedesco per la ricerca e il collaudo dei materiali) disponibile
Campo di misura - pressione
-1 ... 60 bar
Temperatura di processo
-40 ... 130 °C
Precisione di misura
0,3 %
