Stazione di pompaggio

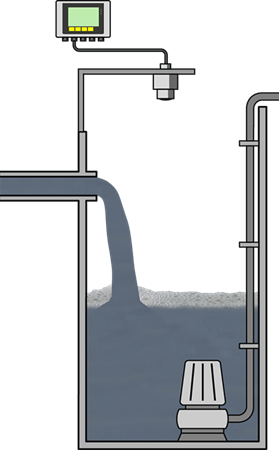

Misura di livello nella stazione di pompaggio

Dati di processo

Compito di misura:

Misura di livello

Punto di misura:

Serbatoio

Campo di misura fino a :

0 … 10 m

Prodotto:

Acque reflue

Temperatura di processo:

0 … +35 °C

Pressione di processo:

0 … +1 bar

Sfide particolari:

Abrasione, schiuma, umidità

Campo d'impiego

Tramite una rete fognaria ampiamente ramificata, l’acqua di scarico domestica e industriale viene condotta all’impianto di depurazione insieme all’acqua superficiale. Se la pendenza naturale risulta insufficiente, sono necessarie diverse stazioni di pompaggio per compensare le differenze di altezza. La misura di livello nel pozzetto di raccolta è necessaria per l’impiego razionale delle pompe.

I vostri benefici

Sicuro

Misura affidabile del livello

Economico

Tempi di esercizio ottimali grazie alla commutazione delle pompe

Pratico

Funzionamento sempre corretto, esente da manutenzione

Prodotti consigliati

Soluzione 1

Soluzione 2

With fixed cable connection Protection IP66/IP68, Type 6P

VEGAPULS C 11

Misura di livello radar senza contatto nel pozzetto di raccolta

Risultati di misura precisi, indipendentemente da installazioni interne e formazione di schiuma
Elevata disponibilità dell’impianto, poiché lo strumento di misura non è soggetto a usura e non richiede manutenzione
Materiali altamente resistenti garantiscono una lunga durata utile
Calibrazione wireless confortevole e sicura tramite Bluetooth con smartphone, tablet o PC

Campo di misura - distanza

10 m

Temperatura di processo

-40 ... 60 °C

Pressione di processo

-1 ... 3 bar

VEGAMET 841

Unità di controllo e visualizzazione per il controllo di pompe

Unità di controllo universale per il controllo di pompe
Messa in servizio rapida grazie a una semplice guida a menù e all’assistente per l’applicazione
Soluzione economica invece di un dispendioso sistema di controllo

Tipo di protezione

IP66/IP67, Type 4X

Ingresso

1 x 4 … 20 mA ingresso sensore

Uscita

1 x 0/4 … 20 mA uscita in corrente

3 x relè di lavoro

1 x relè d'avaria (al posto di relè di lavoro)

VEGAWELL 52

Misura di livello idrostatica nel pozzetto di raccolta per il controllo razionale delle pompe

Semplicità di montaggio e affidabilità di misura in presenza di spazi ristretti
Elevata stabilità di deriva di zero nel tempo per un funzionamento senza manutenzione
Robusta cella di misura in ceramica per un funzionamento affidabile
Elevata precisione tramite celle di misura graduate in maniera ottimale

Campo di misura - pressione

0 ... 60 bar
