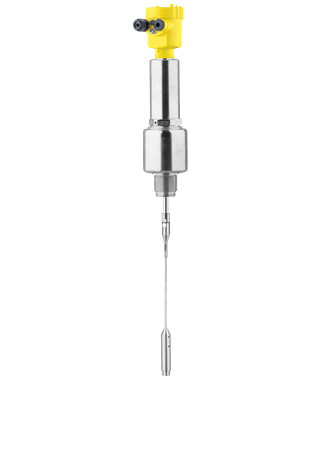

VEGAFLEX 86
Sensore TDR per la misura continua di livello e d'interfase su liquidi
Per condizioni di processo estreme
|
|
Campo d'impiego
I vostri benefici
- La calibrazione guidata consente una semplice, veloce e sicura messa in servizio
- Sonde accorciabili offrono semplice standardizzazione e massima flessibilità nella pianificazione
- Ampie possibilità di diagnostica consentono il funzionamento esente da manutenzione e quindi un'elevata disponibilità dell'impianto
Configurare prodotto
Confronto prodotti
Tutti i documenti e il software per questo prodotto sono disponibili nel nostro Download Center.
Mostra tutti i downloadMisura di livello e di interfaccia a pressione e temperatura elevata
La sua robusta struttura meccanica e la seconda guarnizione di processo (Second Line of Defense) proteggono il sensore impiegato in complessi compiti di misura nell’industria chimica, petrolchimica, dell’energia e della lavorazione di petrolio e gas, come per es.
- misura di livello e interfaccia in colonne di distillazione
- misura di livello in caldaie a vapore
- misura di livello in serbatoi di gas (LPG)
Altre applicazioni
- 75 m [Meter - Foot]
- -196 ... 450 °C [°C - °F]
- -1 ... 400 bar [Bar - kPa - psi]
- ± 2 mm
- Esecuzione coassiale ø 21,3 mm con fori multipli
- Esecuzione coassiale ø 42,2 mm con foro singolo
- Esecuzione coassiale ø 42,2 mm con fori multipli
- Barra sostituibile ø 16 mm
- Fune sostituibile ø 2 mm con peso tenditore
- Fune sostituibile ø 4 mm con peso tenditore
- Fune sostituibile ø 2 mm con peso di centraggio
- Fune sostituibile ø 4 mm con peso di centraggio
- 316L
- Lega C22 (2.4602)
- 316
- ≥ G¾, ≥ ¾ NPT
- ≥ DN25, ≥ 1"
- FFKM
- Grafite e ceramica
- Resina
- Alluminio
- Acciaio speciale (microfusione)
- Acciaio speciale (lucidatura elettrochimica)
- IP66/IP68 (0,2 bar)
- IP66/IP67
- IP66/IP68 (1 bar)
- Profibus PA
- Foundation Fieldbus
- Bifilare: 4 … 20 mA/HART
- Modbus
- A quattro fili: 4 … 20 mA/HART
- -40 ... 80 °C
- ATEX / Europa
- CSA / Canada
- FM / USA
- EAC (GOST) / Bielorussia
- EAC (GOST) / Kazakistan
- EAC (GOST) / Russia
- IEC / mondiale
- NEPSI / Cina
- UKR Sepro / Ucraina
- INMETRO / Brasile
- CCOE / India
- UKEX
- Sicurezza intrinseca "i"
- Incapsulamento antideflagrante "d"
- Protezione contro le esplosioni di polveri tramite custodia "t"
- ABS
- BV
- CCS
- DNV
- LR
- NK
- RINA
- WHG
- VLAREM II
- SIL 2
- EN12952-11, EN12953-9
- PLICSCOM
- PC, PACTware e DTM
- HART communicator
- Software (ad es. AMS™, PDM)
- Tastierino di taratura con display PLICSCOM
- VEGADIS 81
- VEGADIS 82
Generatore di disegni
Generazione di disegni 2D e 3D per la configurazione individuale.
Configurare adessoCatalogo prodotti
Radar ad onda guidata
Scheda tecnica prodotto
VEGAFLEX 86
Bifilare: 4 … 20 mA/HART
Istruzioni d'uso
VEGAFLEX 86
Bifilare: 4 … 20 mA/HART
Informazione prodotto
VEGAFLEX 81, 83, 86
Informazione prodotto
VEGAFLEX 82, 86
Generatore di disegni
Altri download per questo prodotto
Tutti i documenti e il software per questo prodotto sono disponibili nel nostro Download Center.
Mostra tutti i downloadPLICSCOM
Visualizzazione dei valori di misura e calibrazione sui sensori plics®
Dettagli prodottoAdattatore USB Bluetooth
Calibrazione wireless di sensori e apparecchi via Bluetooth
Dettagli prodottoVEGADIS 81
Visualizzazione remota dei valori di misura e calibrazione di sensori plics®
Dettagli prodottoVEGADIS 82
Indicazione e calibrazione esterna dei valori di misura per sensori 4 … 20 mA/HART
Dettagli prodottoVEGADIS 176
Viasualizzazione remota per l'impiego in circuiti elettrici 4 ... 20 mA
Dettagli prodottoPenna magnetica per tastierino di taratura con display PLICSCOM
Penna magnetica per la calibrazione sul posto
Dettagli prodottoVEGAMET 141
1 x ingresso sensore 4 … 20 mA, 1 x uscita in corrente 4 … 20 mA, 3 x relè di comando, 1 relè d'avaria (anziché relè di comando), omologazione Ex, barriera di separazione, omologazione navale, display in loco, tasto rotante/pulsante e calibrazione da smartphone
Dettagli prodottoVEGAMET 142
2 x ingressi sensore 4 … 20 mA, 2 x uscite in corrente 4 … 20 mA, 3 x relè di comando, 1 x relè d'avaria (anziché relè di comando), omologazione Ex, barriera di separazione, omologazione navale, display in loco, tasto rotante/pulsante e calibrazione da smartphone
Dettagli prodottoVEGAMET 341
1 x ingresso sensore 4 … 20 mA, 1 x uscita in corrente 4 … 20 mA, 3 x relè di comando, 1 relè d'avaria (anziché relè di comando), omologazione Ex, barriera di separazione, omologazione navale, display in loco, tasto rotante/pulsante e calibrazione da smartphone
Dettagli prodottoVEGAMET 342
2 x ingressi sensore 4 … 20 mA, 2 x uscite in corrente 4 … 20 mA, 3 x relè di comando, 1 x relè d'avaria (anziché relè di comando), omologazione Ex, barriera di separazione, omologazione navale, display in loco, tasto rotante/pulsante e calibrazione da smartphone
Dettagli prodottoVEGAMET 841
1 x ingresso sensore 4 … 20 mA, 1 x uscita in corrente 4 … 20 mA, 3 x relè di lavoro, 1 x relè d'avaria (anziché relè di lavoro), display in loco, 4 tasti e calibrazione tramite smartphone
Dettagli prodottoVEGAMET 842
2 x Ingressi sensore 4 ..... 20 mA, 2 x uscite in corrente 4 .... 20 mA, 3 x relè di funzionamento, 1 x relè di avaria, display in loco, calibrazione con 4 tasti e smartphone
Dettagli prodottoVEGAMET 861
1 ingresso sensore 4 ... 20 mA/HART, 2 ingressi digitali, 1 uscita in corrente 4 ... 20 mA, 4 relè operativi, 1 relè fail-safe (invece del relè operativo), display locale , funzionamento a 4 pulsanti e smartphone
Dettagli prodottoVEGAMET 862
2 x Ingressi sensore 4 ..... 20 mA/HART, 4 x ingressi digitali, 3 x uscite in corrente 4 .... 20 mA, 6 x relè di funzionamento, 1 x relè di avaria, display in loco, calibrazione con 4 tasti e smartphone
Dettagli prodottoVEGAMET 624
Visualizzazione dei valori di misura, semplici funzioni di regolazione e comando e interrogazione remota dei dati di misura per un sensore 4 ... 20mA/HART
Dettagli prodottoVEGAMET 625
Visualizzazione dei valori di misura, semplici funzioni di regolazione e comando e interrogazione remota dei dati di misura per due sensori HART
Dettagli prodottoVEGAMET 391
Visualizzazione dei valori di misura, semplici funzioni di regolazione e comando e interrogazione remota dei dati di misura ottimizzati per il settore del trattamento acque
Dettagli prodottoVEGATOR 141
Trasmissione di segnali 4 ... 20 mA per il rilevamento di livello
Dettagli prodottoVEGATOR 142
Trasmissione di segnali 4 ... 20 mA per il rilevamento di livello
Dettagli prodottoVEGASCAN 693
Visualizzazione dei valori di misura e interrogazione remota dei dati di misura fino a 15 sensori HART
Dettagli prodottoPLICSMOBILE T81
Interrogazione remota dei dati di misura e parametrizzazione remota per un sensore HART
Dettagli prodottoVEGATRENN 141
Barriera di separazione monocanale per sensori 4 ... 20 mA/HART
Dettagli prodottoVEGATRENN 142
Barriera di separazione a due canali per sensori 4 ... 20 mA/HART
Dettagli prodottoVEGATRENN 151
Barriera di separazione monocanale in tecnica bifilare per sensori 4 ... 20 mA
Dettagli prodottoVEGATRENN 152
Barriera di separazione a due canali in tecnica bifilare per sensori 4 ... 20 mA
Dettagli prodottoScaricatore di sovratensione B 81-35
Scaricatore di sovratensione a innesto per linee di alimentazione e segnale
Dettagli prodottoScaricatore di sovratensione B 63-32
Scaricatore di sovratensione per circuiti elettrici Profibus PA e Foundation Fieldbus
Dettagli prodottoScaricatore di sovratensione B 63-48
Scaricatore di sovratensione per circuiti elettrici bifilari
Dettagli prodottoScaricatore di sovratensione B 62-30 W
Scaricatore di sovratensione per circuiti elettrici Profibus PA e Foundation Fieldbus
Dettagli prodottoScaricatore di sovratensione B 62-36 G
Scaricatore di sovratensione per circuiti elettrici bifilari
Dettagli prodottoVEGACONNECT
Adattatore di interfaccia tra PC e apparecchi VEGA
Dettagli prodottoVEGABOX 03
Custodia di compensazione di pressione con filtro di ventilazione
Dettagli prodottoEthernet-Switch
fino a 8 RS45 a innesto
Dettagli prodottoConvertitore/accoppiatore Profibus PA/DP
Interfaccia semplice di conversione/accoppiamento per fino a 93,75 kbit/s sul lato DP
Dettagli prodottoAdattatore filettato G1½ per VEGAFLEX 80 e VEGAPULS 64
VEGAFLEX Serie 80 elementi di fune e barra
VEGAFLEX serie 80 prolungamenti sonda
VEGAFLEX serie 80 stelle di centraggio
Le stelle o le zavorre di centraggio fissano la sonda di misura al centro del tubo.
Dettagli prodottoVEGAFLEX Serie 80 pesi di centraggio e tenditore
FLEX80 dispositivo di ancoraggio versione a fune per FLEX81, FLEX86
Prolungamento antenna PLICSMOBILE
Adattatore VEGADIS
Per il collegamento di un'unità d'indicazione e calibrazione esterna o di un sensore secondario.
Dettagli prodottoElettronica VEGAFLEX Serie 80
Unità di assemblaggio al processo VEGAFLEX 86
PLICSMOBILE connettore filettato con attacco SMA
Elettronica PLICSMOBILE Serie 80
