Sala turbine nella centrale idroelettrica

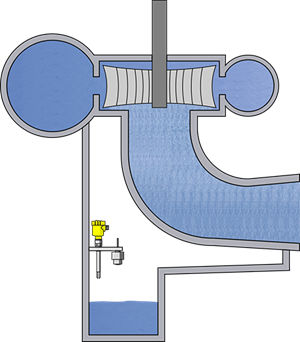

Misura di livello e rilevamento della soglia di livello nel pozzo dell'acqua di sentina
|
|
Dati di processo
Compito di misura:
Misura di livello e rilevamento della soglia di livello
Punto di misura:
Pozzo
Campo di misura fino a :
3 m
Prodotto:
Acqua
Temperatura di processo:
+5 … +30 °C
Pressione di processo:
0 … 0 bar
Sfide particolari:
Elevati requisiti di sicurezza
Campo d'impiego
Nel punto più basso della centrale idroelettrica vengono raccolte nel pozzo dell'acqua di sentina l'acqua di raffreddamento dei generatori e l'acqua di dispersione delle turbine Kaplan o Francis. Per impedire un riempimento eccessivo del pozzo e quindi l'allagamento della sala turbine, i sensori sono ridondanti. Inoltre il massimo livello dell'acqua possibile viene monitorato con un interruttore di livello.
I vostri benefici
Sicuro
Protezione dall'allagamento della sala turbine tramite il rilevamento affidabile del livello dell'acqua
Economico
Funzionamento ottimale delle pompe di sentina
Pratico
Semplicità di montaggio, anche in presenza di spazi limitati
Prodotti consigliati
Soluzione 1
Soluzione 2
VEGAPULS C 21
Misura di livello radar nel pozzo dell'acqua di sentina
- Risultati di misura precisi, indipendentemente da installazioni interne e formazione di schiuma
- Elevata disponibilità dell’impianto, poiché lo strumento di misura non è soggetto a usura e non richiede manutenzione
- Materiali altamente resistenti garantiscono una lunga durata utile
Campo di misura - distanza
20 m
Temperatura di processo
-40 ... 80 °C
Pressione di processo
-1 ... 3 bar
VEGASWING 63
Rilevamento della soglia di livello con interruttore di livello a vibrazione come protezione di troppo-pieno nel pozzo dell'acqua di sentina
- Elevata sicurezza d’intervento grazie all'autosorveglianza continua
- Ridotti costi di manutenzione grazie al principio di misura che non richiede manutenzione
- Semplicità di messa in servizio grazie al modello di sensore che non richiede taratura
Temperatura di processo
-50 ... 250 °C
Pressione di processo
-1 ... 64 bar
Esecuzione
Standard
Applicazioni igieniche
con passante a tenuta di gas
con tubo di prolunga
con corpo intermedio temperatura
VEGAWELL 52
Misura di livello idrostatica per il monitoraggio del livello dell'acqua nel pozzo dell'acqua di sentina
- La cella di misura in ceramica ad alta resistenza assicura un'elevata disponibilità
- L'eccellente stabilità nel lungo periodo riduce il fabbisogno di manutenzione
- Riduzione dei costi d'installazione grazie alla semplicità di montaggio e messa in servizio
Campo di misura - pressione
0 ... 60 bar
Temperatura di processo
-20 ... 80 °C
Pressione di processo
-
VEGASWING 63
Rilevamento della soglia di livello con interruttore di livello a vibrazione come protezione di troppo-pieno nel pozzo dell'acqua di sentina
- Elevata sicurezza d’intervento grazie all'autosorveglianza continua
- Ridotti costi di manutenzione grazie al principio di misura che non richiede manutenzione
- Semplicità di messa in servizio grazie al modello di sensore che non richiede taratura
Temperatura di processo
-50 ... 250 °C
Pressione di processo
-1 ... 64 bar
Esecuzione
Standard
Applicazioni igieniche
con passante a tenuta di gas
con tubo di prolunga
con corpo intermedio temperatura
