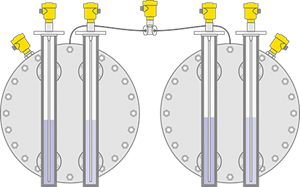

Elettrolizzatore alcalino (AEL)
Misura di livello e di pressione nell'elettrolizzatore alcalino
|
|
Dati di processo
Compito di misura:
Misura di livello
Punto di misura:
Serbatoio
Campo di misura fino a :
2 m
Prodotto:
Potassa caustica sovrapposta a idrogeno o ossigeno
Temperatura di processo:
0 … +90 °C
Pressione di processo:
0 … +1 bar
Sfide particolari:
Prodotto aggressivo, diffusione di idrogeno, idoneità all'impiego con ossigeno
Campo d'impiego
Nell'elettrolizzatore l'acqua (H2O) viene scissa nei suoi costituenti idrogeno (H) e ossigeno (O) tramite l'impiego di energia elettrica prodotta da fonti rinnovabili. In tal modo si ottiene idrogeno verde senza emissioni di CO2 nella filiera. Nell'elettrolizzatore alcalino come elettrolita si impiega potassa caustica che non viene consumata nel processo. Come prodotto secondario si ottiene ossigeno. La misura di livello è necessaria per la regolazione della quantità di elettrolita e dell'afflusso di acqua. Inoltre, con sensori di pressione altamente resistenti si effettua il monitoraggio della sovrappressione nei due serbatoi dell'elettrolizzatore e della pressione differenziale tra i due serbatoi.
I vostri benefici
Sicuro
Misura sicura nonostante la potassa caustica aggressiva
Economico
Misura di livello e di pressione precisa per la regolazione efficiente del rendimento
Pratico
Montaggio diretto nel serbatoio o nel bypass
Prodotti consigliati
VEGAFLEX 83
Misura di livello con radar ad onda guidata per la regolazione della quantità di elettrolita e dell'afflusso di acqua
- Misura sicura anche in campi di misura piccoli
- Elevata resistenza alla potassa caustica aggressiva
- Esecuzione del sensore idonea alle applicazioni su ossigeno (EIGA 33/18 e ASTM G93) disponibile
Measuring range - Distance
32 m
Process temperature
-40 ... 150 °C
Process pressure
-1 ... 16 bar
VEGABAR 82
Sensore di pressione per il monitoraggio della pressione nel serbatoio dell'elettrolizzatore
- Misura di pressione fino a 100 bar stabile nel lungo periodo
- Attacchi di processo altamente resistenti in PVDF o PEEK
- Monitoraggio sicuro della pressione grazie alla cella di misura in ceramica priva d'olio
Measuring range - Distance
-
Measuring range - Pressure
-1 ... 100 bar
Process temperature
-40 ... 150 °C
VEGADIF 85
Misura di pressione differenziale tra i due serbatoi dell'elettrolizzatore
- Idoneità all'impiego con ossigeno e idrogeno
- Possibile rivestimento in oro della membrana che riduce la diffusione
- Output di pressione differenziale e assoluta tramite seconda uscita in corrente
Measuring range - Pressure
-40 ... 40 bar
Process temperature
-40 ... 105 °C
Process pressure
-1 ... 400 bar
