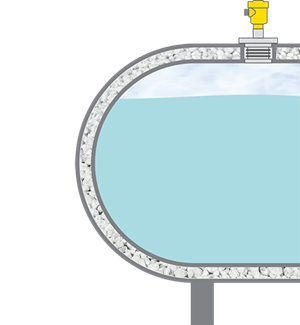

Nave cisterna per il trasporto di idrogeno liquido
Misura di livello nel serbatoio di idrogeno liquido
|
|
Dati di processo
Compito di misura:
Misura di livello
Punto di misura:
Serbatoio
Campo di misura fino a :
15 m
Prodotto:
Idrogeno liquido
Temperatura di processo:
-253 ... -251°C
Pressione di processo:
0 … +1 bar
Sfide particolari:
Densità ridotta, bassa costante dielettrica, degassamento del prodotto
Campo d'impiego
Il trasporto su lunghe distanze dell'idrogeno richiede l'impiego di navi. Per ridurre al minimo le perdite, l'idrogeno sottoposto a una pressione di 1 bar viene raffreddato a -253°C e stoccato allo stato liquido. Il livello può essere misurato tramite linee sottili di trasmissione degli impulsi e sistemi di misura di pressione differenziale convenzionali oppure tramite radar ad onda libera. Non è necessario l'impiego di un tubo di livello, che tra l'altro causerebbe un maggiore apporto di calore.
I vostri benefici
Sicuro
Elevata precisione di misura anche a bassa densità
Economico
Misura di livello esatta per uno stoccaggio ottimale
Pratico
Semplicità di installazione senza tubo di livello
Prodotti consigliati
Soluzione 1
Soluzione 2
VEGADIF 85
Misura di livello tramite pressione differenziale nel serbatoio di idrogeno liquido
- Misura sicura tramite membrana con rivestimento in oro
- Valori di misura precisi anche con pressioni idrostatiche minime
- Output di pressione differenziale e assoluta tramite seconda uscita in corrente
Campo di misura - pressione
-40 ... 40 bar
Temperatura di processo
-40 ... 105 °C
Pressione di processo
-1 ... 400 bar
VEGAPULS 6X
Misura di livello radar nel serbatoio di idrogeno liquido
- Misura affidabile anche a temperature del prodotto estremamente basse
- Misura esatta nonostante la bassa costante dielettrica dell'idrogeno liquido
- Non è richiesta l'installazione di un tubo di livello
Campo di misura - distanza
120 m
Temperatura di processo
-196 ... 450 °C
Pressione di processo
-1 ... 160 bar
