Bacino di tracimazione delle acque meteoriche

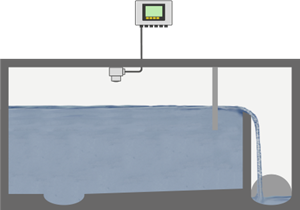

Misura di livello nel bacino di tracimazione delle acque meteoriche
|
|
Dati di processo
Compito di misura:
Misura di livello
Punto di misura:
Bacino
Campo di misura fino a :
0 … 5 m
Prodotto:
Acque meteoriche
Temperatura di processo:
+10 ... +30 °C
Pressione di processo:
0 … 0 bar
Sfide particolari:
Imbrattamento, condensa, sommersione
Campo d'impiego
Ampi bacini di tracimazione delle acque meteoriche proteggono l’impianto di depurazione dal sovraccarico in caso di piogge intense. Le precipitazioni vengono fatte affluire nel bacino tampone e poi in maniera controllata all’impianto di depurazione. Se il bacino di tracimazione delle acque meteoriche non è in grado di raccogliere la quantità d’acqua in arrivo, una parte viene scaricata. Le disposizioni di legge impongono la misura e la documentazione degli eventi di messa in carico e scarico. Un sensore di livello fornisce i relativi valori di misura necessari.
I vostri benefici
Sicuro
Elevata sicurezza operativa, anche in caso di sommersione
Economico
Misura affidabile e funzionamento esente da manutenzione
Pratico
Semplicità di messa in servizio e taratura
Prodotti consigliati
Soluzione 1
Soluzione 2
VEGAPULS C 22
Misura di livello radar come base per la documentazione degli eventi di messa in carico e scarico
- Risultati di misura esatti indipendentemente dal prodotto e dalle condizioni ambientali e di processo
- Elevata precisione che consente la misura del livello e della quantità scaricata
- Identificazione sicura di riempimento eccessivo senza componenti accessori sensibili all’imbrattamento
- Calibrazione wireless confortevole e sicura tramite Bluetooth con smartphone, tablet o PC
Campo di misura - distanza
20 m
Temperatura di processo
-40 ... 80 °C
Pressione di processo
-1 ... 3 bar
VEGAMET 861
Unità di controllo e strumento di indicazione per livello e quantità scaricata
- Display chiaro e comprensibile per la visualizzazione della quantità di messa in carico e scarico
- Calcolo preciso della quantità scaricata
- Ampia memoria dei dati di misura con scheda micro SD
Tipo di protezione
IP66/IP67, Type 4X
Ingresso
1 x 4 … 20 mA/HART ingresso sensore
2 x ingresso digitale
Uscita
1 x 0/4 … 20 mA uscita in corrente
1 x relè d'avaria (al posto di relè di lavoro)
4 x relé di lavoro
VEGAWELL 52
Misura del livello idrostatico per la documentazione degli eventi di sbarramento e di deflusso
- Semplicità di montaggio e affidabilità di misura in presenza di spazi ristretti
- Elevata stabilità di deriva di zero nel tempo per un funzionamento senza manutenzione
- Robusta cella di misura in ceramica per un funzionamento affidabile
- Elevata precisione tramite celle di misura graduate in maniera ottimale
Campo di misura - pressione
0 ... 60 bar
Temperatura di processo
-20 ... 80 °C
Pressione di processo
-
VEGAMET 841
Unità di controllo e visualizzazione per il controllo di pompe
- Unità di controllo universale per il controllo di pompe
- Messa in servizio rapida grazie a una semplice guida a menù e all’assistente per l’applicazione
- Soluzione economica invece di un dispendioso sistema di controllo
Tipo di protezione
IP66/IP67, Type 4X
Ingresso
1 x 4 … 20 mA ingresso sensore
Uscita
1 x 0/4 … 20 mA uscita in corrente
3 x relè di lavoro
1 x relè d'avaria (al posto di relè di lavoro)
