Betrouwbare niveaumeting met radar onder moeilijke omstandigheden

Of het nu om ingebouwde obstakels zoals roerwerken of verwarmingsspiralen gaat of om sterke condensaatvorming of aangroei, de radarsensor voor vloeistoffen VEGAPULS 64 stelt nieuwe normen in de niveaumeting voor vloeistoffen. De hoge zendfrequentie van 80 GHz maakt een unieke focussering van het radarsignaal mogelijk en levert betrouwbare meetresultaten, niet beïnvloed door hindernissen en procesomstandigheden in de tank.

Een goede focussering zorgt voor zekerheid

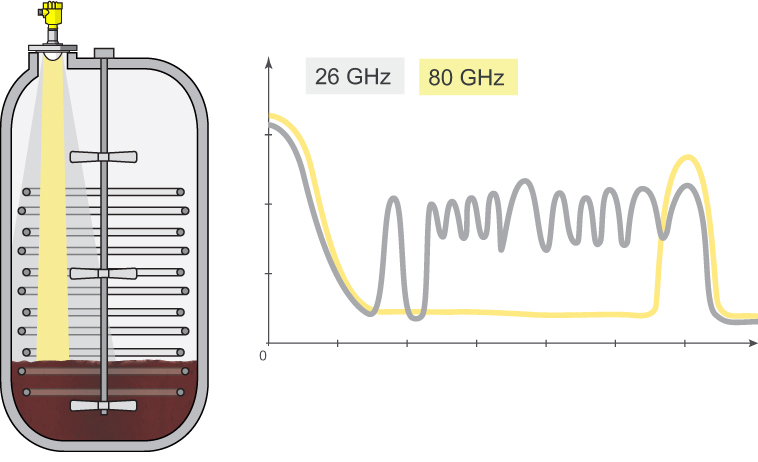

De VEGAPULS 64 onderscheidt zich door een unieke focussering en een hoge dynamiek. De focussering van een radarmeetinstrument hangt af van de zendfrequentie en van het effectieve antenneoppervlak. Bij een gelijkblijvend formaat antenne maakt de hogere frequentie een duidelijk betere focussering mogelijk. Bij een antenne van ca. 80 mm is de openingshoek van een 80 GHz-sensor slechts 3°. Bij een radarsensor met een zendfrequentie van 26 GHz is deze bij een antenne van dezelfde grootte zo'n 10°. Door deze kleine openingshoek kan de sensor zelfs in tanks met ingebouwde obstakels zoals roerwerken of verwarmingsspiralen betrouwbaar worden ingezet, omdat het radarsignaal zich gewoon langs de hindernissen voortplant.

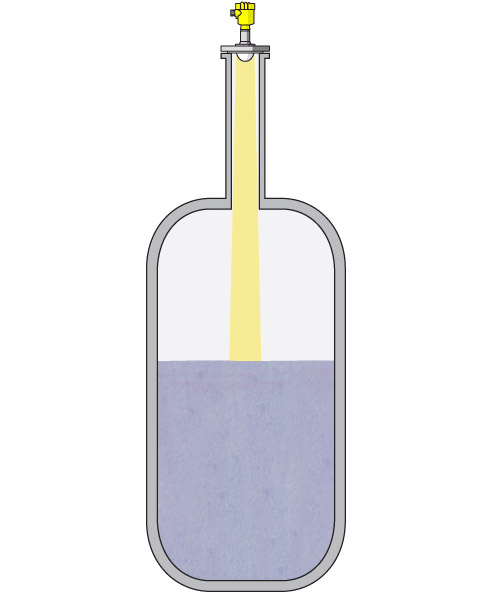

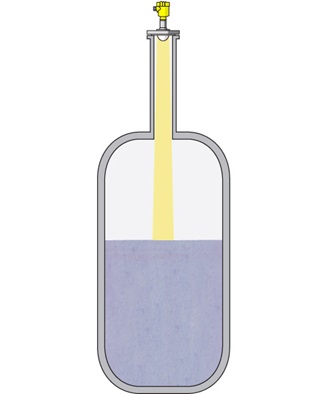

Bij zeer lange aansluitstompen ontstaan er door de vaak zeer brede zendhoek van de tot nu toe toegepaste sensoren bij het uiteinde van de stomp sterke stoorreflecties. Omdat dergelijke zeer lange aansluitstompen zelfs verschillende meervoudige echo's genereren, neemt de meetbetrouwbaarheid in de buurt van deze reflecties duidelijk af. Juist bij media waarop radarsignalen slechts in geringe mate worden gereflecteerd, kan dit effect leiden tot een aanzienlijke minimumafstand in het bovenste deel van de tank. Dankzij de zeer goede signaalbundeling van de 80 GHz-sensor worden er door het uiteinde van de stomp nauwelijks stoorreflecties teweeggebracht. Het resultaat is een betrouwbare meting tot vlakbij het tankdak. Bestaande installaties kunnen heel gemakkelijk achteraf met de nieuwe sensor worden uitgerust.

Conclusie:

De VEGAPULS 64 is sinds december 2015 reeds in meer dan 12.000 toepassingen in verschillende branches over de hele wereld met succes geïnstalleerd.

VEGAPULS 64
