Dichtheids profiler
Olie/water-scheidingslaagmeting in seperators met emulsies
Procesgegevens
Meettaak:
Niveau- en dichtheidsmeting
Meetpunt:
Tank
Meetbereik tot:
4 m
Medium:
Mengsel van olie, water, emulsies en zand
Procestemperatuur:
-40 … +150 °C
Procesdruk:
-1 … +120 bar
Speciale uitdaging:
Lage diëlektrische constante van het medium, aangroei
Toepassingsgebied

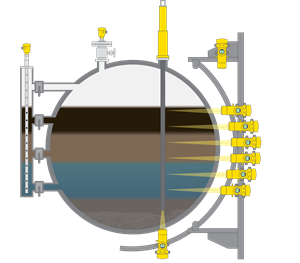

Scheidingsvaten op het dek van FPSO's bevatten naast olie en water ook andere producten. Het mengsel van koolwaterstoffen en water kan een geëmulgeerde laag vormen die het voor gebruikers extreem moeilijk maakt om het waterpeil te detecteren en te controleren. Dit kan leiden tot verlies van koolwaterstoffen wanneer het water wordt afgetapt of zelfs tot beschadiging van de elektrostatische roosters door het zoute pompwater in de ontziltingstanks. Hier zijn dichtheidsprofielen nodig om de verschillende lagen, waaronder zand, te identificeren voor een betrouwbare regeling. Bovendien is er een niveaumeting nodig, om redundantie te garanderen.
Uw voordelen
Betrouwbaar
Externe detectoren leveren een dichtheidsprofiel met hoge resolutie zonder te worden blootgesteld aan de procesomstandigheden
Kostenbesparend
Hoeft voor onderhoud niet te worden uitgeschakeld
Praktisch
Standaardinstrumenten zonder PLC of speciaal gereedschap
Aanbevolen producten
VEGAFLEX 86
Niveau- en interfacemeting in de bypass
- Hoge nauwkeurigheid van het niveau in een externe bypasskamer
- Inkortbare staafsonde leidt tot hoge flexibiliteit tijdens projectplanning
- Betrouwbare meting onafhankelijk van procesdichtheid, temperatuur en druk
Meetbereik - Afstand
75 m
Procestemperatuur
-196 ... 450 °C
Procesdruk
-1 ... 400 bar
VEGAPULS 6X
Niveaumeting met radar via afsluitventiel in de scheidingslaag-profiler
- Zeer nauwkeurige meting onafhankelijk van druk, temperatuur of dichtheid
- SIL-conformiteit volgens IEC 61511 voor functionele veiligheid
- Hoog dynamisch bereik onafhankelijk van diëlektrische constante, schuim of verschillende koolwaterstoffen
Meetbereik - Afstand
120 m
Procestemperatuur
-196 ... 450 °C
Procesdruk
-1 ... 160 bar
MINITRAC 31
Radiometrische meerfasen-scheidingslaagmeting in de olieafscheiders
- Dichtheidsmeting met hoge resolutie en met scintillatiedetectoren die de kleinste veranderingen in de stralingsabsorptie van verschillende media kunnen detecteren
- Onderhoudsvrije en toegankelijke uitvoering, omdat de sensoren buiten de tank zijn geïnstalleerd
Meetbereik - Afstand
-
Procestemperatuur
-40 ... 60 °C
Procesdruk
-
