VEGAPULS 69

Radarsensor voor continue niveaumeting van stortgoederen

Allround-radarmeetinstrument met 80 GHz – de frequentie van de toekomst
VEGAPULS 69 - Radarsensor voor continue niveaumeting van stortgoederen
Zwenkbare RVS flens van hoge kwaliteit
VEGAPULS 69 - Radarsensor voor continue niveaumeting van stortgoederen
Lightweight plastic antenna
VEGAPULS 69 - Radarsensor voor continue niveaumeting van stortgoederen

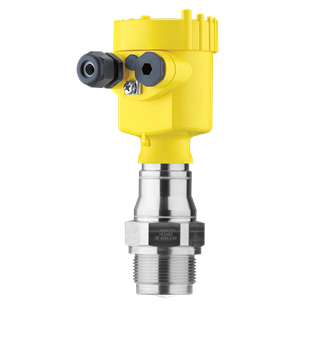

Schroefdraad met geïntegreerde hoornantenne

Toepassingsgebied

Bijzondere voordelen bieden de kleine procesaansluitingen bij kleine tanks of weinig beschikbare ruimte. De zeer goede signaalfocussering maakt toepassing mogelijk in grote silo's of bij veel inwendige onderdelen.
De VEGAPULS 69 is een sensor voor continue niveaumeting van stortgoederen onder verschillende procesomstandigheden. Het is ideaal voor niveaumetingen in hoge silo's, grote bunkers en gesegmenteerde silo’s. Dankzij de zeer goed signaal focussering en een eenvoudige inregeling is een betrouwbare niveaumeting gewaarborgd. De VEGAPULS 69 kan worden voorzien van een kunststof ingekapselde antenne of een lensantenne geïntegreerd in de metalen flens. Dit maakt het mogelijk om de sensor aan te passen voor verschillende toepassingsgebieden.

Uw voordelen

  • Hoge beschikbaarheid van de installatie, dankzij slijtage- en onderhoudsvrij
  • Onderhoudsvrije werking door contactloos meetpricipe
  • Betrouwbare meting onafhankelijk van damp, stof en lawaai

Nieuwer product beschikbaar

Er is een opvolger voor dit product. Als u vragen heeft over het product, neem dan contact op met uw VEGA-contactpersoon.

VEGAPULS 6X

Configureer product

Configureer product

Alle documenten en software voor dit product vindt u in ons Download Center.

Toon alle downloads
Toepassing
Technische gegevens
Documentatie
Accessoires
Configureer product

Radarsensor voor contactloze stortgoedmeting: van fijn tot grof, van taai tot stoffig

Met zijn hoge frequentie van 80 GHz meet de radarsensor VEGAPULS 69 alle vaste stoffen: fijne poeders, as, gedroogd zuiveringsslib, afvalglasscherven, granulaten en grof stortgoed – zelfs in stoffige atmosferen. De radarsensor scoort punten met zijn grote meetbereik en nauwkeurigheid in zowel grote als kleine toepassingen: in bunkers, tanks en silo's. Ook ingebouwde obstakels hebben geen invloed op het meetresultaat. De contactloos metende radarsensor is bij uitstek geschikt voor het meten van bouwstoffen, stenen, grond, cement, in de chemische industrie, de afvalwaterbranche en de recycling.

Andere applicaties

Bandoverdrachtstation

Niveaumeting en niveaudetectie bij het bandoverdrachtstation

Niveaumeting en niveaudetectie bij het bandoverdrachtstation

voor gebruik

Stortgoedberg

Niveaumeting op de stortberg

Niveaumeting op de stortberg

voor gebruik
Technische gegevens
Meetbereik - Afstand
  • 120 m [Meter - Foot]
Procestemperatuur
  • -40 ... 200 °C [°C - °F]
Procesdruk
  • -1 ... 20 bar [Bar - kPa - psi]
Meetnauwkeurigheid
  • ± 5 mm
Frequentie
  • 80 GHz
Zendhoek
  • ≥ 3,5°
Uitvoering
  • met kunststof-hoornantenne ø 80 mm
  • geplatteerde metalen lensantenne
Materialen, natte delen
  • 316L
  • PP
  • PEEK
Schroefdraadaansluiting
  • G1½, 1½ NPT
Flensverbinding
  • ≥ DN80, ≥ 3"
Afdichtingsmateriaal
  • EPDM
  • FKM
Materiaal van de behuizing
  • Kunststof
  • Aluminium
  • Rvs (gegoten)
  • Rvs (elektrogepolijst)
Beschermingsklasse
  • IP66/IP68 (0,2 bar)
  • IP66/IP67
  • IP66/IP68 (1 bar)
Uitgang
  • Profibus PA
  • Foundation Fieldbus
  • 4 … 20 mA/HART - tweedraads
  • Modbus
  • 4 … 20 mA/HART - vierdraads
Omgevingstemperatuur
  • -40 ... 80 °C
Goedkeuringen
Certificering / Scope
  • ATEX / Europa
  • FM / USA
  • EAC (GOST) / Wit-Rusland
  • EAC (GOST) / Kazachstan
  • EAC (GOST) / Rusland
  • IEC / wereldwijd
  • KOSHA / Korea
  • NEPSI / China
  • INMETRO / Brazilië
  • CSA / USA en Canada
  • UKEX
Explosieveiligheid
  • Intrinsiek veilig Ex ia
  • Bescherming door de behuizing St Ex
Voedingsmiddelen / Farmaceutisch
  • FDA
  • EG1935/2004
Weergave en bediening
Bediening
  • Plicscom
  • PC, PACTware en DTM
  • HART-communicator
  • Software (bijv. AMS™, PDM)
Display
  • Display-/bedieningsmodule PLICSCOM
  • VEGADIS 81
  • VEGADIS 82

Tekeningengenerator

Genereer 2D- en 3D-tekeningen voor uw individuele configuratie.

Configureer nu
