Zbiornikowiec z ciekłym wodorem
Pomiar poziomu w zbiorniku z ciekłym wodorem
|
|
Dane technologiczne
Zadanie pomiarowe:
Pomiar poziomu napełnienia
Miejsce pomiaru:
Zbiornik
Zakres pomiarowy do:
15 m
Medium:
Ciekły wodór
Temperatura technologiczna:
od -253 do -251°C
Ciśnienie technologiczne:
od 0 do +1 bar
Szczególne wymagania:
Nieduża gęstość, niska stała dielektryczna, wygazowanie medium
Zakres zastosowania
Kiedy bogaty w energię wodór ma być transportowy na duże odległości, wykorzystuje się do tego zadania statek. Aby straty energii były jak najmniejsze, wodór schładzany jest przy ciśnieniu 1 bar do temperatury -253°C, aby można go było przechowywać w ciekłej postaci. Poziom napełnienia można mierzyć za pomocą cienkich przewodów impulsowych i konwencjonalnego ciśnienia różnicowego lub za pomocą radaru. Nie jest konieczna skomplikowana rura pionowa, która dodatkowo prowadziłaby do zwiększonej emisji ciepła.
Korzyści
Bezpiecznie
Duża dokładność pomiaru również w przypadku małej gęstości
Ekonomicznie
Dokładny pomiar poziomu napełnienia dla optymalnego magazynowania
Komfortowo
Łatwa instalacja dzięki rurze pionowej
Sugerowane produkty
Rozwiązanie 1
Rozwiązanie 2
VEGADIF 85

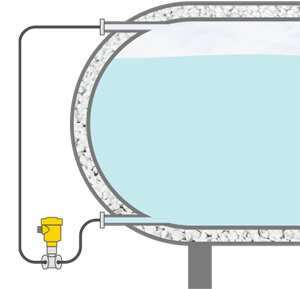

Pomiar poziomu napełnienia za pomocą różnicy ciśnień w zbiorniku z ciekłym wodorem
- Bezpieczny pomiar dzięki pozłacanej membranie
- Precyzyjne wartości pomiarowe, również w przypadku najniższych ciśnień hydrostatycznych
- Wyjście ciśnienia różnicowego i bezwzględnego przez drugie wyjście prądu
Zakres pomiarowy - ciśnienie
-40 ... 40 bar
Temperatura procesowa
-40 ... 105 °C
Ciśnienie procesowe
-1 ... 400 bar
VEGAPULS 6X

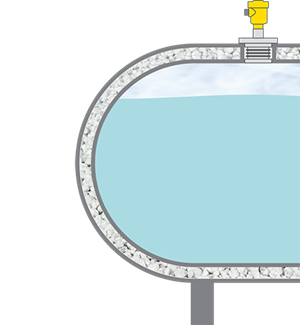

Pomiar poziomu napełnienia za pomocą sondy radarowej w zbiorniku z ciekłym wodorem
- Niezawodny pomiar, nawet w przypadku medium o bardzo niskiej temperaturze
- Dokładny pomiar, pomimo niskiej stałej dielektrycznej ciekłego wodoru
- Niewymagane zainstalowanie rury pionowej
Zakres pomiarowy - odległość
120 m
Temperatura procesowa
-196 ... 450 °C
Ciśnienie procesowe
-1 ... 160 bar
