Separator cieczy w pochodni gazowej
Pomiar poziomu napełnienia w separatorze cieczy w pochodni gazowej
Dane technologiczne
Zadanie pomiarowe:
Pomiar poziomu napełnienia
Miejsce pomiaru:
Zbiornik kulisty
Zakres pomiarowy do:
3 m
Medium:
Ciekłe węglowodory i opary
Temperatura technologiczna:
+60 … 120 °C
Ciśnienie technologiczne:
+1 … +12 bar
Szczególne wymagania:
Kondensat, para
Zakres zastosowania
Separatory cieczy w pochodni gazowej wymagają ciągłego, dokładnego monitorowania poziomu napełnienia, żeby zapobiegać dotarciu cieczy do pochodni i ograniczyć ryzyko pożarowe. Aby zapewnić bezpieczeństwo tego procesu, konieczny jest pomiar poziomu napełnienia w obrębie całej wysokości zbiornika i stałe przekazywanie wartości pomiarowych operatorowi sterującemu przebiegiem procesu. Pomiar w zagłębieniu separatora cieczy podaje dokładną pozycję granicy faz.
Korzyści
Bezpiecznie
Nadzorowanie całkowitego poziomu napełnienia i poziomu granicy faz
Ekonomicznie
Niskie koszty zabiegów serwisowych ze względu na brak ruchomych części mechanicznych
Komfortowo
Łatwe dopasowanie do sytuacji montażowej
Sugerowane produkty
![VEGAPULS 6X](/-/media/images/products/sensors/f-ps64-radarsensor-fuellstandsmessung-vegapuls64-g075-1.png?mh=140&hash=9F1F1FB5C869C8EA2038DB1038A9480C&mw=105)

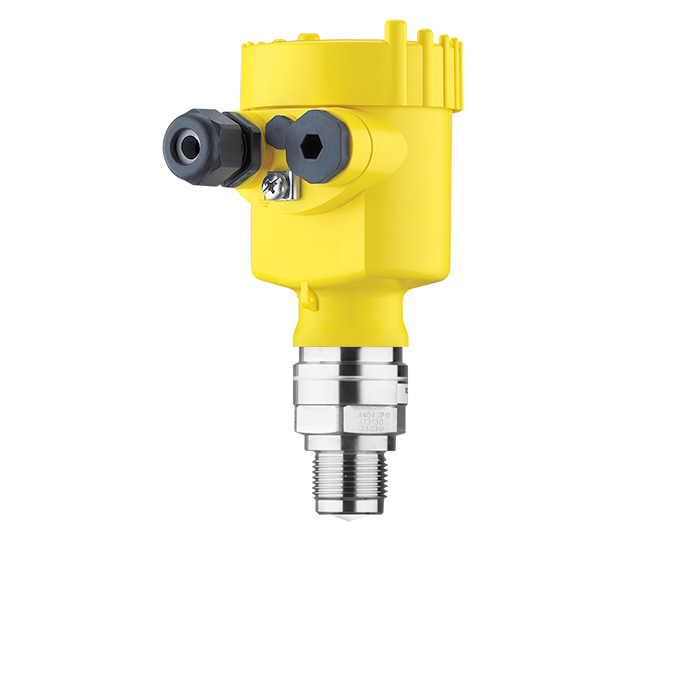

VEGAPULS 6X
Sonda radarowa do ciągłego pomiaru poziomu na całej wysokości separatora cieczy
- Ciągły, szybki i jednocześnie dokładny pomiar umożliwia efektywne sterowanie procesem technologicznym
- Dzięki zaworowi z czopem kulistym można usunąć sondę bez konieczności opróżniania zbiornika
- Bardzo dobre skupienie wiązki sygnału zapewnia dokładne pomiary, nawet przez zawory z czopem kulistym
Zakres pomiarowy - odległość
120 m
Temperatura procesowa
-196 ... 450 °C
Ciśnienie procesowe
-1 ... 160 bar
![VEGAFLEX 81](/-/media/images/products/sensors/f-fx81-gefuehrtes-radar-tdr-vegaflex81-fuellstand-trennschicht-fluessigkeit-flansch.png?mh=140&hash=EB5262C53948C276F188B6CE00D73144&mw=105)
VEGAFLEX 81
Pomiar poziomu granicy faz w bypassie z użyciem sondy radarowej z falowodem
- Niewrażliwe na mechaniczne awarie ze względu na brak ruchomych elementów
- Niskie nakłady na zabiegi serwisowe skracają czasy przestojów i obniżają koszty eksploatacji
- Bypass można łatwo odłączyć, co umożliwia łatwe przeprowadzenie zabiegów serwisowych bez przerywania procesu
Zakres pomiarowy - odległość
75 m
Temperatura procesowa
-60 ... 200 °C
Ciśnienie procesowe
-1 ... 40 bar
