Dopływ

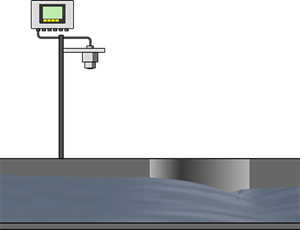

Pomiar natężenia przepływu w otwartym kanale
Dane technologiczne
Zadanie pomiarowe:
Pomiar natężenia przepływu
Miejsce pomiaru:
Kanał
Zakres pomiarowy do:
0 … 1 m
Medium:
Ścieki
Temperatura technologiczna:
od 0 do +40°C
Ciśnienie technologiczne:
od 0 do 0 bar
Szczególne wymagania:
Skropliny, mgła, wiatr, nasłonecznienie
Zakres zastosowania
Ścieki i woda deszczowa są często transportowane do oczyszczalni ścieków otwartymi kanałami zbiorczymi. Natężenie przepływu jest mierzone w różnych punktach kanałów zbiorczych. Pomiar ilości wody na wejściu i wyjściu oczyszczalni ścieków jest podstawą dla obliczania taryf i kosztów eksploatacyjnych.
Korzyści
Bezpiecznie
Duża dokładność pomiaru, niezależnie od wpływów temperatury
Ekonomicznie
Niskie nakłady na zabiegi serwisowe
Komfortowo
Sygnał wyjściowy proporcjonalny do natężenia przepływu
Sugerowane produkty
![Ze zintegrowanym przewodem, stopień ochrony IP66/IP68, typ 6P](/-/media/images/products/sensors/devices2020/f-vegapuls-c11-g.png?mh=140&hash=AE76ECFD7271A668B671AEB917E01D65&mw=105)
VEGAPULS C 21
Radarowy pomiar natężenia przepływu ścieków w otwartym kanale
- Wysoka dyspozycyjność urządzenia, dzięki temu, że jest odporne na ścieranie i nie wymaga zabiegów serwisowych
- Precyzyjne wyniki pomiarów niezależne od wpływów otoczenia
- Zintegrowana charakterystyka umożliwia generowanie sygnału wyjściowego proporcjonalnego do natężenia przepływu
- Bezprzewodowa obsługa za pomocą smartfona, tabletu lub PC z wykorzystaniem komunikacji Bluetooth
Zakres pomiarowy - odległość
15 m
Temperatura procesowa
-40 ... 80 °C
Ciśnienie procesowe
-1 ... 3 bar
![VEGAMET861](/-/media/images/products/signal-conditioning/f-met861-xxx1c-with-display/f-met861-xxx1c-with-display.gif?mh=140&hash=FF343AE857941976F797AA6BE7C56287&mw=105)
VEGAMET 861
Przetwarzanie wartości pomiarowych i wyświetlanie przy otwartym kanale
- Precyzyjne obliczanie natężenia przepływu
- Czytelny wyświetlacz natężenia przepływu
- Szybkie uruchomienie dzięki intuicyjnemu menu i wirtualnemu asystentowi
Stopień ochrony
IP66/IP67, Typ 4X
Wejście
1 x 4 … 20 mA/HART wejście czujnika
2 x wejście cyfrowe
Wyjście
1 x 0/4 … 20 mA wyjście prądowe
1x przekaźnik błędu (zamiast przekaźnika roboczego)
4 x przekaźnik roboczy
![Pałąk montażowy z regulowanym uchwytem urządzenia](/-/media/images/products/accessory/103212-montagebuegel-aa.png?mh=140&hash=B0FE4D3B5857434177CFC2FE84C03FFA&mw=105)
Akcesoria montażowe
Wspornik montażowy z regulowanym uchwytem przyrządu
- Regulowany uchwyt zapewnia łatwe ustawienie sond
- Z wytrzymałej stali nierdzewnej 316L odpornej na wpływy atmosferyczne
Materiały, części zwilżane
316L
