Próżniowy system odwadniający

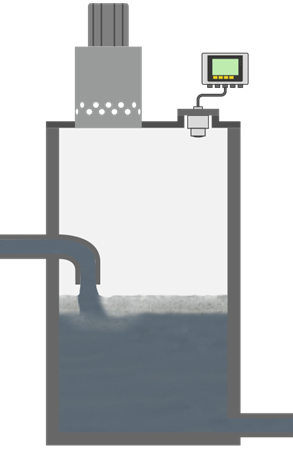

Pomiar poziomu napełnienia w zbiorniku podciśnieniowym
|
|
Dane technologiczne
Zadanie pomiarowe:
Pomiar poziomu napełnienia
Miejsce pomiaru:
Zbiornik
Zakres pomiarowy do:
0–4 m
Medium:
Ścieki
Temperatura technologiczna:
od +10 do +30 °C
Ciśnienie technologiczne:
od -1 do +1 bar
Szczególne wymagania:
Piana, oblepienie, skropliny
Zakres zastosowania
Podczas otwierania nowych terenów budowlanych często trudno jest zbudować sieć kanalizacyjną o wymaganym nachyleniu. Interesującą alternatywą dla klasycznych systemów ściekowych jest kanalizacja podciśnieniowa. Transport ścieków do stacji pomp następuje pod wpływem próżni, co oznacza, że można stosować mniejsze rury i pokonywać wzniesienia. Centralna pompa próżniowa tłoczy ścieki z gospodarstw domowych przez centralny odpływ ścieków do publicznej sieci kanalizacyjnej. Aby móc sterować instalacją, konieczne jest stałe monitorowanie poziomu napełnienia w zbiorniku próżniowym.
Korzyści
Bezpiecznie
Niezawodne działanie we wszystkich warunkach eksploatacji
Ekonomicznie
Eksploatacja urządzenia bez zabiegów serwisowych
Komfortowo
Łatwy montaż i uruchomienie
Sugerowane produkty
VEGAPULS C 21
Bezkontaktowy pomiar poziomu napełnienia za pomocą sondy radarowej w komorze próżniowej
- Niezawodne działanie w warunkach zmieniającego się ciśnienia
- Niezawodny pomiar poziomu również w przypadku piany i ruchomej powierzchni
- Przystępna cenowo sonda radarowa umożliwia zastosowanie w prostych aplikacjach pomiarowych
Zakres pomiarowy - odległość
20 m
Temperatura procesowa
-40 ... 80 °C
Ciśnienie procesowe
-1 ... 3 bar
VEGAMET 841
Zasilanie prądowe sondy, przetwarzanie i wyświetlanie wartości pomiarowych
- Czytelny, widoczny z daleka wyświetlacz, który można indywidualnie zaprogramować
- Wytrzymała obudowa, opracowana do trudnych warunków zewnętrznych
- Uniwersalny sterownik do aplikacji z zakresu uzdatniania wody i oczyszczania ścieków
Stopień ochrony
IP66/IP67, Typ 4X
Wejście
1 x 4 … 20 mA wejście czujnika
Wyjście
1 x 0/4 … 20 mA wyjście prądowe
3 x przekaźnik roboczy
1x przekaźnik błędu (zamiast przekaźnika roboczego)
