Przewód gazowy

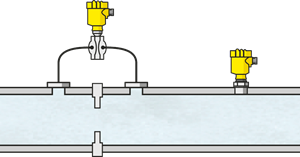

Pomiar ilości biogazu
|
|
Dane technologiczne
Zadanie pomiarowe:
Ciśnienie
Miejsce pomiaru:
Rurociąg
Zakres pomiarowy do:
od 0 bar do 25 bar
Medium:
Gaz pofermentacyjny
Temperatura technologiczna:
od +5 do +100 °C
Ciśnienie technologiczne:
od -1 do +25 bar
Szczególne wymagania:
O dużej odporności chemicznej
Zakres zastosowania
Gaz powstający w procesie fermentacji osadów ściekowych jest wykorzystywany do ekologicznej produkcji ciepła i energii elektrycznej. Jest transportowany do zbiorników magazynowych za pośrednictwem przewodu gazowego.
Korzyści
Bezpiecznie
Niezawodny nadzór strumienia przepływu
Ekonomicznie
Szczegółowe dane o ilości gazu
Komfortowo
Technika pomiarowa nie wymagająca konserwacji
Sugerowane produkty
VEGABAR 82
Monitorowanie ciśnienia gazu
- Prosta integracja z istniejącym łańcuchem pomiarowym dzięki iskrobezpiecznemu sygnałowi wyjściowemu
- Nie wymaga konserwacji dzięki wysokiej stabilności długoterminowej ceramicznej celi pomiarowej
- Bezprzewodowa obsługa za pomocą smartfona, tabletu lub PC z wykorzystaniem Bluetooth
Zakres pomiarowy - odległość
-
Zakres pomiarowy - ciśnienie
-1 ... 100 bar
Temperatura procesowa
-40 ... 150 °C
VEGATRENN 141
Separator dla optymalnego zasilania podłączonych czujników
- Diagnostyka na miejscu do natychmiastowego wyświetlania stanu za pomocą diod LED
- Wygodna obsługa z wykorzystaniem prostego interfejsu parametryzacji z gniazdami HART
- Zapewnienie separacji galwanicznej między sondą a PLC
Stopień ochrony
IP20
Wejście
1 x 4 … 20 mA/HART wejście czujnika
Wyjście
1 x 4 … 20 mA
VEGADIF 85
Pomiar ilości gazu pobieranego ze zbiornika fermentacyjnego
- Wyświetlanie objętości gazu za pomocą kryzy znormalizowanej i czujnika różnicy ciśnień
- Prosta integracja z istniejącymi instalacjami dzięki różnym wymiarom kryzy
- Niezawodny pomiar i eksploatacja bez zabiegów serwisowych
Zakres pomiarowy - ciśnienie
-40 ... 40 bar
Temperatura procesowa
-40 ... 105 °C
Ciśnienie procesowe
-1 ... 400 bar
