Stacja pomp
Pomiar poziomu na stacji pomp
|
|
Dane technologiczne
Zadanie pomiarowe:
Pomiar poziomu napełnienia
Miejsce pomiaru:
Zbiornik
Zakres pomiarowy do:
0 … 10 m
Medium:
Ścieki
Temperatura technologiczna:
0 … +35 °C
Ciśnienie technologiczne:
od 0 do +1 bar
Szczególne wymagania:
Ścieranie, piana, wilgotność
Zakres zastosowania
Poprzez mocno rozgałęzioną sieć kanałów ścieki komunalne i przemysłowe wraz wodami opadowymi są transportowane do oczyszczalni ścieków. Jeżeli naturalny spadek nie wystarcza, to konieczne są stacje pomp, żeby pokonać różnice wysokości. Pomiar poziomu w studzience pompy służy do ekonomicznego sterowania pracą pomp.
Korzyści
Bezpiecznie
Niezawodny pomiar poziomu
Ekonomicznie
Optymalny czas eksploatacji dzięki sterowaniu pracą pomp
Komfortowo
Eksploatacja bez zakłóceń i zabiegów serwisowych
Sugerowane produkty
Rozwiązanie 1
Rozwiązanie 2
VEGAPULS C 11

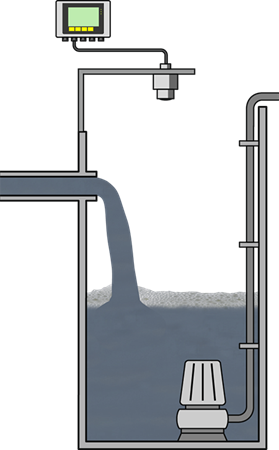

Bezkontaktowy pomiar poziomu za pomocą sondy radarowej w szybie wlotowym
- Precyzyjne wyniki pomiarów niezależne od wewnętrznych elementów konstrukcyjnych studzienki i pienienia się
- Wysoka dyspozycyjność urządzenia, ponieważ nie ulega zużyciu przez ścieranie ani nie wymaga zabiegów serwisowych
- Materiały o wysokiej odporności zapewnia długi okres trwałości
- Komfortowa, bezpieczna, bezprzewodowa obsługa za pomocą smartfona, tabletu lub PC z wykorzystaniem komunikacji Bluetooth
Zakres pomiarowy - odległość
10 m
Temperatura procesowa
-40 ... 60 °C
Ciśnienie procesowe
-1 ... 3 bar
VEGAMET 841
Sterownik z wyświetlaczem do sterowania pracą pomp
- Uniwersalny sterownik do prostego sterowania pracą pomp
- Szybkie uruchomienie dzięki intuicyjnemu menu i wirtualnemu asystentowi
- Ekonomiczne rozwiązanie zastępuje kosztowny system sterowania
Stopień ochrony
IP66/IP67, Typ 4X
Wejście
1 x 4 … 20 mA wejście czujnika
Wyjście
1 x 0/4 … 20 mA wyjście prądowe
3 x przekaźnik roboczy
1x przekaźnik błędu (zamiast przekaźnika roboczego)
Akcesoria montażowe
Wspornik montażowy z regulowanym uchwytem przyrządu
- Regulowany uchwyt zapewnia łatwe ustawienie sond
- Z wytrzymałej stali nierdzewnej 316L odpornej na wpływy atmosferyczne
Materiały, części zwilżane
316L
VEGAWELL 52
Hydrostatyczny pomiar poziomu w studzience pompy
- Odporna cela pomiarowa zapewnia wysoką stabilność długoterminową i ogranicza zabiegi konserwacyjne
- Łatwy montaż i niezawodny pomiar w ograniczonej przestrzeni
- Duża dokładność dzięki optymalnie stopniowanym zakresom cel pomiarowych
Zakres pomiarowy - ciśnienie
0 ... 60 bar
Temperatura procesowa
-20 ... 80 °C
Ciśnienie procesowe
-
VEGAMET 841
Sterownik z wyświetlaczem do sterowania pracą pomp
- Uniwersalny sterownik do prostego sterowania pracą pomp
- Szybkie uruchomienie dzięki intuicyjnemu menu i wirtualnemu asystentowi
- Ekonomiczne rozwiązanie zastępuje kosztowny system sterowania
Stopień ochrony
IP66/IP67, Typ 4X
Wejście
1 x 4 … 20 mA wejście czujnika
Wyjście
1 x 0/4 … 20 mA wyjście prądowe
3 x przekaźnik roboczy
1x przekaźnik błędu (zamiast przekaźnika roboczego)
Akcesoria montażowe
Wspornik montażowy z regulowanym uchwytem przyrządu
- Regulowany uchwyt zapewnia łatwe ustawienie sond
- Z wytrzymałej stali nierdzewnej 316L odpornej na wpływy atmosferyczne
Materiały, części zwilżane
316L
