Jezioro zaporowe

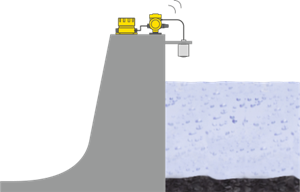

Pomiar poziomu w jeziorze zaporowym
|
|
Dane technologiczne
Zadanie pomiarowe:
Pomiar poziomu napełnienia
Miejsce pomiaru:
Jezioro
Zakres pomiarowy do:
200 m WS
Medium:
Woda
Temperatura technologiczna:
od 0 do +30 °C
Ciśnienie technologiczne:
od 0 do +20 bar
Szczególne wymagania:
Uderzenie pioruna, zalanie wodą
Zakres zastosowania
Dla niezawodnej eksploatacji zbiornika wody pitnej, konieczne jest dokładne monitorowanie poziomów dopływów i jeziora zaporowego. Poziom jest stale monitorowany za pomocą hydrostatycznego pomiaru poziomu. Często ze względu na brak infrastruktury na dopływach nie ma możliwości przesyłania zmierzonych wartości inaczej niż za pomocą zewnętrznej jednostki radiowej.
Korzyści
Bezpiecznie
Bezpieczny pomiar również w trudnych warunkach pogodowych
Ekonomicznie
Nie wymaga konserwacji
Komfortowo
Łatwy montaż i uruchomienie
Sugerowane produkty
Rozwiązanie 1
Rozwiązanie 2
VEGAPULS C 23
Bezkontaktowy pomiar poziomu w jeziorze zaporowym za pomocą sondy radarowej.
- Materiały o długiej żywotności z dopuszczeniami do wody pitnej
- Eksploatacja nie wymaga zabiegów serwisowych, dzięki radarowej technologii 80 GHz
- Niezawodne wyniki pomiarów niezależne od warunków atmosferycznych
Zakres pomiarowy - odległość
30 m
Temperatura procesowa
-40 ... 80 °C
Ciśnienie procesowe
-1 ... 3 bar
PLICSMOBILE T81
Zewnętrzny moduł nadajnika dla czujników HART
- Przesyłanie wartości pomiarowych na duże odległości za pośrednictwem sieci komórkowej
- Zintegrowane zarządzanie energią dla optymalnej żywotności baterii
- Komfortowa, zdalna diagnoza i konserwacja
Materiał obudowy
Tworzywo sztuczne
Aluminium
Stal nierdzewna (odlew precyzyjny)
Stopień ochrony
IP66
Wejście
do 15 czujników z obsługą HART
do 5 czujników z dopuszczeniami Ex (aktywnych i pasywnych)
PLICSMOBILE B81
Bateria lub akumulator do zewnętrznego urządzenia radiowego
- Ekonomiczne rozwiązanie zapewniające niezależną pracę PLICSMOBILE T81 dzięki zasilaniu bateryjnemu lub akumulatorowemu
- Prosta obsługa dzięki zastosowaniu dostępnych w sprzedaży baterii lub akumulatorów (typ D)
- Kompaktowa, solidna obudowa do bezpiecznego użytkowania w terenie
Materiał obudowy
Aluminium
Stopień ochrony
IP68 (0,2 bar)
Akcesoria montażowe
Wspornik montażowy z regulowanym uchwytem przyrządu
- Regulowany uchwyt zapewnia łatwe ustawienie sond
- Z wytrzymałej stali nierdzewnej 316L odpornej na wpływy atmosferyczne
Materiały, części zwilżane
316L
VEGAWELL 52
Przetwornik ciśnienia do pomiaru poziomu w jeziorze zaporowym
- Duża pewność pomiaru dzięki najwyższej odporności na przeciążenie
- Wysoka stabilność długoterminowa dzięki bezolejowej, ceramicznej, pojemnościowej celi pomiarowej
- Niezawodny pomiar, niezależnie od warunków pogodowych, dzięki zintegrowanemu zabezpieczeniu przepięciowemu
Zakres pomiarowy - ciśnienie
0 ... 60 bar
Temperatura procesowa
-20 ... 80 °C
Ciśnienie procesowe
-
PLICSMOBILE T81
Zewnętrzny moduł nadajnika dla czujników HART
- Przesyłanie wartości pomiarowych na duże odległości za pośrednictwem sieci komórkowej
- Zintegrowane zarządzanie energią dla optymalnej żywotności baterii
- Komfortowa, zdalna diagnoza i konserwacja
Materiał obudowy
Tworzywo sztuczne
Aluminium
Stal nierdzewna (odlew precyzyjny)
Stopień ochrony
IP66
Wejście
do 15 czujników z obsługą HART
do 5 czujników z dopuszczeniami Ex (aktywnych i pasywnych)
PLICSMOBILE B81
Bateria lub akumulator do zewnętrznego urządzenia radiowego
- Ekonomiczne rozwiązanie zapewniające niezależną pracę PLICSMOBILE T81 dzięki zasilaniu bateryjnemu lub akumulatorowemu
- Prosta obsługa dzięki zastosowaniu dostępnych w sprzedaży baterii lub akumulatorów (typ D)
- Kompaktowa, solidna obudowa do bezpiecznego użytkowania w terenie
Materiał obudowy
Aluminium
Stopień ochrony
IP68 (0,2 bar)
