Zor koşullar altında güvenilir radar seviye ölçümü

Sıvıların seviye ölçümünde kullanılan VEGAPULS 64 radar sensörü, karıştırıcı veya serpantin gibi donanımlardan, kondens veya yapışmalar gibi ölçüm işlemini zorlaştıran koşullardan etkilenmeyen ölçümlerle, sıvıların seviye ölçümü alanına çığır açan yenilikler getirmiştir. 80 GHz’lik frekansı, radar dalgasına mükemmel bir şekilde odaklanabilme kabiliyeti sunmakta ve ölçümü zorlaştırıcı engellerden ve proses koşullarından etkilenmeden güvenilir ölçüm sonuçları alınmasını sağlamaktadır.

İyi bir odaklanabilme kabiliyeti emniyet getirir

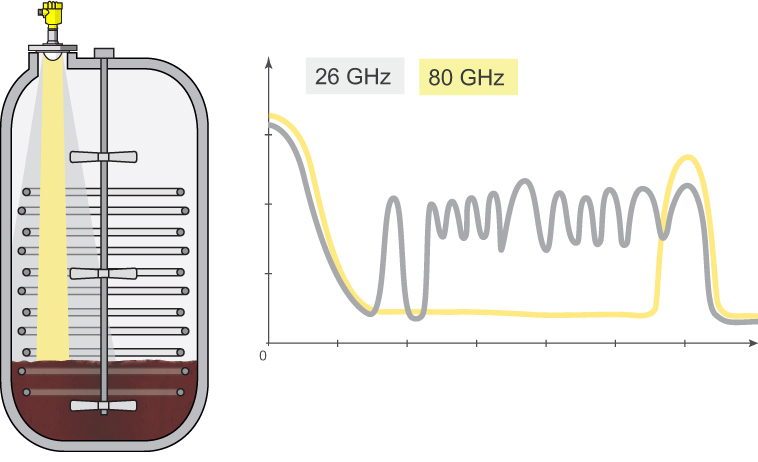

VEGAPULS 64, görülmemiş bir odaklanabilme kabiliyeti ve büyük bir dinamikle ön plana çıkmaktadır. Bir radar seviye ölçüm cihazının odaklanma kabiliyeti, gönderim frekansına ve antenin etki alanına bağlıdır. Yüksek frekansta, anten boyu aynı kaldığında odaklanma dikkate değer derecede iyileşmektedir. 80 mm’lik bir anten boyunda 80 GHz’lik bir sensörün açılma açısı yalnızca 3°’dir. Buna karşılık, 26 GHz frekansı olan bir radar sensörde aynı boyda antenin açılma açısı 10°’dir. Açılma açısının dar olması sensörün içinde karıştırıcı veya serpantin gibi engelleyici donanımları olan tanklarda dahi emniyetli bir şekilde kullanılmasını mümkün kılar. Çünkü radar dalgası bu engellere takılmadan onları teğet geçer.

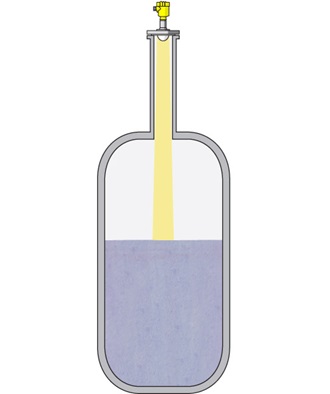

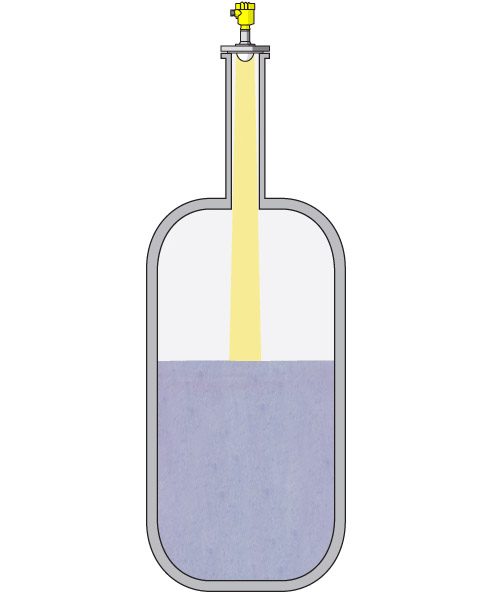

Boyu fazla uzun olan bağlantı parçalarında kullanılmakta olan sensörün çok geniş dağılma açısı aşırı derecede hatalı yansımalara neden olmaktadır. Boyu fazla uzun olan bağlantı parçaları kimi zaman birden fazla yansımaya neden olduklarından, bu yansımaların olduğu alanda ölçüm emniyeti belirgin bir şekilde düşer. Yansıtma özelliği çok düşük olan ölçüm malzemelerinde bu durum tankın üst bölgelerinde çok önemli bir asgari mesafe doğurabilir. 80 GHz’lik sensörün sinyal odaklanmasının son derece yüksek olması sayesinde, bağlantı parçalarının uçlarının hatalı yansıma yapmasının önüne geçilmektedir. Sonuç, tank tavanına kadar uzanan bir ölçümden alınan güvenilir ölçüm sonuçları olur. Mevcut tesislerin yeni bir sensör ile donatılması son derece kolaydır.

Sonuç:

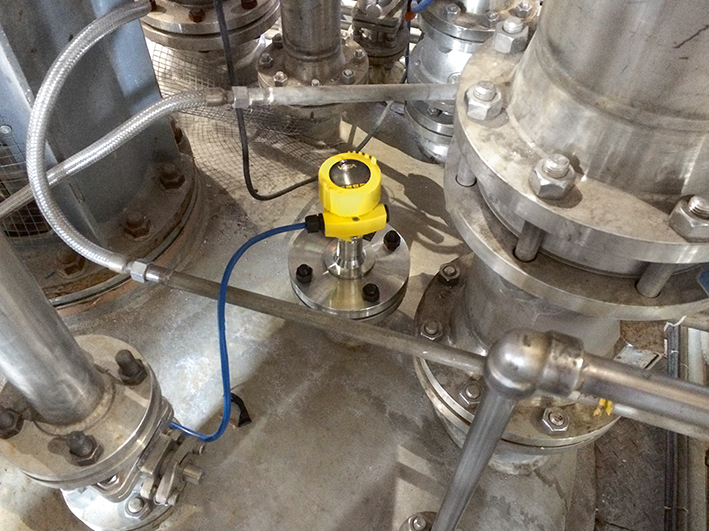

VEGAPULS 64, 200 tanesi sıfır serisi olarak Aralık 2015’ten bu yana dünyanın çeşitli yerlerinde çok farklı branşlarda kullanılmaktadır. Bu kurulumlar için, şimdiye dek ölçülmesi sorunlu ve zor olan uygulama yerleri seçilmiştir.
