Turbo tahrikli titreşimli seviye şalteri güvenli ölçüm sinyalleri sağlıyor

Zor görünen ölçüm koşullarının çözümü kimi zaman basit teknolojilerle mümkün olabiliyor, ama kullanılan teknolojinin zorlu koşullara dayanacak kapasitede olması şartıyla. Aynı Doğu Çin’de Şantung eyaletindeki Jining termik santrali China Huaneng Group Co, Ltd.’de olduğu gibi. Jining’de şimdiye dek çok karmaşık olduğu düşünülen seviye ölçümlerinde, artıkVEGASWING 66 kullanılıyor; titreşimli seviye şalteri, bu zor görevi kolayca yerine getiriyor.

Şantung eyaletinde yer alan termik santralde üretim sürecinde, gücü 380 MW olan yüksek basınçlı bir buhar bypass sistemi kullanılmaktadır. Ancak sistem genel olarak türbin çalıştırılmaya başlandığında devreye girmektedir. Türbin çalışmaya başladığında, kazanın içindeki su ısıtılmakta ve bu şekilde buhar üretilmektedir. Ancak bu noktada, buhar parametreleri türbinin çalışma durumuna henüz karşılık verememektedir. Buharın sıcaklığı bu noktada henüz düşüktür ve fazla nem içermektedir. Nem, her şeyden önce türbin için problem yaratmaktadır, çünkü çok ince su damlacıkları türbin kanatlarına yüksek hızla çarparak kanatlara zarar verebilmektedir. Bunun için, kazandan gelen buhar bir bypass sistemine gönderilmektedir. Buhar gerekli duruma geldiğinde, yani su damlacıkları buhar haline geldiğinde ve çalışma sıcaklığına eriştiğinde, sistem kapatılmakta ve buhar türbine gönderilmektedir.

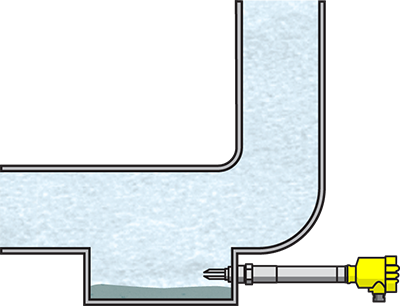

Buhar bypass sisteminin kullanımında sistemin borularında su toplanmaktadır. Su, zamanında tahliye edilmediğinde, boru dolup taşmakta, bu da çeşitli sorunlara neden olmaktadır. Bu nedenle su seviyesinin zamanında belirlenmesi ve suyun tahliye edilmesi gerekmektedir. Geçmişte türbinin buhar bypass sistemindeki su, bir şamandıralı şalter ile tespit ediliyordu. Ve hata mesajları nedeniyle sistem sık sık durma noktasına geliyordu. Bu nedenle, 325,5 °C’ye kadar olan yüksek sıcaklıklarda ve 38 bar’a kadar yüksek basınçlarda güvenilir bir şekilde çalışacak bir limit şalteri arayışına başlandı.

Ancak birçok ölçüm yöntemi bu tür proses koşulları ile başa çıkamamaktadır. Titreşimli seviye şalterleri karmaşık olmayan yapıları nedeniyle beğeni toplamaktadır. Ancak geçmişte bu şalterler, sıcaklık 280 °C’nin üzerine çıktığında veya aşırı düşük seviyelere indiğinde performansının sınırlarına dayanırdı. Bunun nedeni, ses çatalını belirli bir frekansta harekete geçiren tahriğin, bu kadar aşırı sıcaklıklar için tasarlanmış olmayan piezo teknolojisine dayanmasıydı.
