Sıvılar için 80 GHz’lik ilk radar seviye sensörü
Radarlı seviye ölçümünde 20 yılı aşkın bir süredir lider olan VEGA, radarlı ölçüm teknolojilerinde yeni bir çağ açtı. VEGAPULS 64,sıvılarda 80 GHz frekans ile ölçüm yapan dünyanın ilk seviye ölçüm cihazı olmuştur.
VEGAPULS 64’ün çok küçük boyutlardaki anteni, bu tür antenlerin kullanıldığı küçük depolar veya proses hazneleri için emsalsizdir. Sensör tüm bu özellikleriyle çeşitli sanayi kollarında çok geniş bir kullanım yelpazesi sunmaktadır.
80 GHz ile yeni standartlar belirleniyor
Seviyeye odaklanma
VEGAPULS 64, 80 GHz’lik bir gönderim frekansıyla çalışır. Bunun anlamı boyu 80 mm olan bir antende açılma açısı yalnızca 3°’dir. Radarlı sensör, yalnızca ölçülmesi gereken malzemenin gönderdiği yansımayı ölçer. Böylece, yapılan ölçüm son derece emniyetli ve güvenilir sonuçlar verir.
Küçük ama güçlü
Şimdiye dek kullanılmakta olan radar sensörlerde yeterli bir sinyal odaklanmasına erişebilmek için proses bağlantılarının en az 1½" olması gerekmekte idi. Bu nedenle, montaj soketleri küçük olan küçük haznelerde radar sensör kullanmak hemen hemen imkansızdı.
VEGAPULS 64, 80 GHz’lik bir gönderim frekansıyla çalışır. Bu frekans, şimdiye kadar kullanılan teknolojinin 3 katıdır. Bu nedenle anten sistemi ve proses bağlantıları daha küçülmüştür.
Yapışma mı var? Fark etmez
VEGAPULS 64 anten sistemi PTFE veya PPEK ile kapsüllenmiştir, bu nedenle malzemenin yapışacağı oyuk alanlar bulunmaz. Sensörün elmas uçlu takımlarla çok ince bir işçilikle işlenen hammadde yüzeyi malzemenin yapışmasını belirgin bir şekilde azaltır. Ayrıca, özel yazılım logaritmaları anten siteminde oluşan yapışmalardan kaynaklanan hataları olabildiğince aza indirger. Ürün yapışmalarından kaynaklanan sinyal bastırılması, sensörün geniş dinamik aralığı sayesinde dengelenir. Bu şekilde sensörün kirli olması halinde dahi seviye güvenle ölçülür.
Tüm malzemeler için güvenilirlik
Dinamik aralığı 120 dB olan VEGAPULS 64 en düşük sinyali dahi algılayarak bu konuda standartları belirlemektedir. Yansıtma özelliği düşük olan hidrokarbonların seviye ölçümünde bu yüksek dinamik emniyet konusunda çok önemli bir artı değer sağlar. Bu şekilde petrokimya kolunun ham petrolden sıvı gazlara uzanan çok çeşitli malzemeleri güvenilir yöntemlerle ölçülebilmektedir. Bundan başka VEGAPULS 64’ün mükemmel sinyal odaklanabilme özelliği sensörün serpantin ve tank içi donanımlarda dahi doğru ölçümler yapmasını sağlamaktadır.
80 GHz’lik bir radar huzmesi yalnızca doldurulan malzemeyi algılar. 26 GHz’lik bir radar huzmesi aynı zamanda tankın içindeki tesisatı ve karıştırma donanımını da algılar.
Sensör modeli ve kullanım alanı
|
|
|
|
|
| VEGAPULS 64 dişli model | VEGAPULS 64 flanşlı model | VEGAPULS 64 hijyenik bağlantılı model | VEGAPULS 64 plastik antenli model | |
| Proses bağlantıları ve huzme açıları |
Dişli G¾, ¾ NPT Dişli G1½, 1½ NPT |
Flanş DN 50’den itibaren, 2" Flanş DN 80’den itibaren, 3" |
Klemp 2"den itibaren |
Burç flanşı DN 80 |
| Proses sıcaklığı |
-40 … +200 °C | -40 … +200 °C | -40 … +200 °C Proses bağlantısına bağlı |
-40 … +80 °C |
| Proses basıncı | -1 … +20 bar | -1 … +20 bar | -1 … +16 bar Proses bağlantısına bağlı |
-1 … +2 bar |
| Malzemeyle temas eden bölümler | Proses bağlantısı: 316L Anten: PEEK Conta: FKM, FFKM |
Anten: PTFE, PFA | Anten: PTFE Conta: FKM, EPDM |
Anten: PP Adaptör flanş: PPGF 30 Conta: FKM, EPDM Montaj askısı: 316L |
| Onaylar | ATEX, IEC FM, CSA Gemi onayları |
ATEX, IEC FM, CSA FDA, EG 1935/2004 Gemi onayları |
ATEX, IEC FM, CSA 3A, EHEDG FDA, EG 1935/2004 |
ATEX, IEC FM, CSA Gemi onayları |

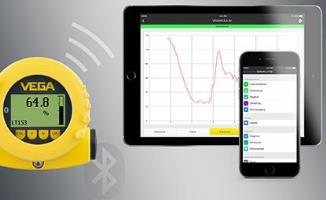

Akıllı telefon veya tablet ile ölçüm değeri ve diyagnoz görüntüleme
Neredeyse bir lazer kadar iyi odaklanabilen bir radar dalgası!
