冷凝器(注射用水)
在冷凝器中测量压力和液位
|
|
过程数据
测量任务:
测量压力和限位
测量点:
储罐和管道
测量范围至:
+3.5 bar
介质:
蒸汽,注射用水,冷却液
过程温度:
+4 … +135 °C
过程压力:
0 … +5 bar
特殊挑战:
温度影响,结露
应用范围
在蒸发器中蒸发的水蒸气在冷凝器中冷凝成注射用水(WFI)。在冷凝器中安装有冷却系统,用于冷却蒸汽并使其冷凝。在冷却液管道中,需要监测其供应情况。限位测量确保有足够的冷凝液存在,以防止蒸汽直接通过进料管进入注射用水储液罐。
您的获益
可靠
所用的材料不会与介质发生相互作用
经济
通过在过程中进行可靠的测量达到最高的效率
方便
标准化连接件,适用于所有过程接口
建议的产品
VEGABAR 83
在管道中用于测量压力的压力变送器
- 所用的材料不影响注射用水的纯净度
- 采用符合卫生要求的设计,容易清洁
- 使用齐平安装的金属测量元件,即使在高温下也可进行可靠测量
量程 - 距离
-
量程 - 压力
-1 ... 1000 bar
过程温度
-40 ... 200 °C

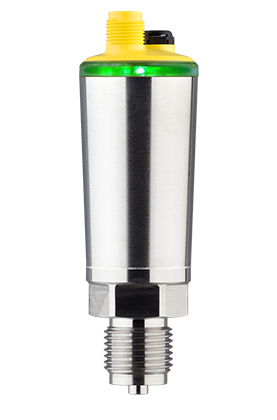

VEGABAR 28
用于冷却液输入管道的压力变送器
- CERTEC® 陶瓷测量元件能经受住侵蚀性冷却介质的腐蚀
- 采用封装的测量元件,即便有结露测量依旧可靠
- 结构紧凑,便于安装
量程 - 压力
-1 ... 60 bar
过程温度
-40 ... 130 °C
测量精度
0.3 %
VEGAPOINT 21
电容式限位开关,用于在冷凝器中测量限位
- 在有水和蒸汽的场合,可靠检测限位
- 采用符合卫生要求的设计,容易清洁
- 360° 彩色灯环显示开关状态
量程 - 距离
-
过程温度
-40 ... 115 °C
过程压力
-1 ... 64 bar
