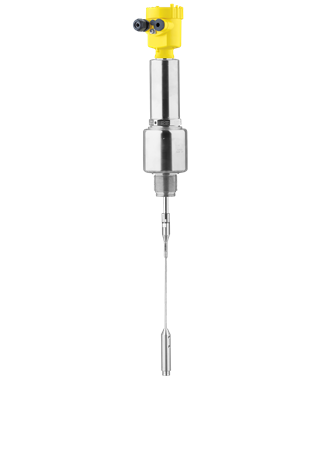

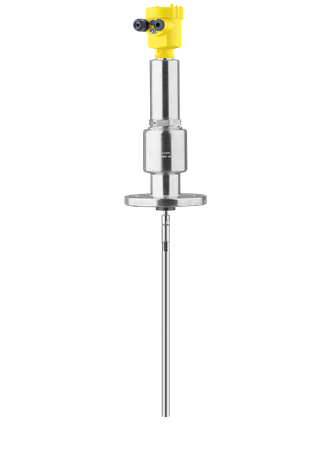

VEGAFLEX 86

导波雷达液位计，用于液位及界面连续测量

适用于严苛工况

应用范围

缆式、杆式或同轴套管探头。仪表具备坚固耐用的机械结构，拥有额外的过程密封作为第二道防线，可胜任条件严苛的测量任务。过程温度：-196 ...450 °C；过程压力：-1 … 400 bar
采用 VEGAFLEX 86，用户可以测量极端压力及温度条件下的几乎所有液体，并且无需维护。即使在带有粘附、泡沫或结露的应用场合，仪表也能够提供精准可靠的测量值。在饱和蒸汽应用中，这款液位计特有的蒸汽补偿功能可确保测量不受介质密度影响。VEGAFLEX 86 为您的测量任务提供经济高效的液位及界面测量解决方案。

您的获益

  • 向导式的操作说明让调试过程变得简单、省时、安全
  • 测量缆可截短，在规划时更易实现标准化，并提供更高的灵活性
  • 完备的诊断功能保障免维护运行，提升设备利用率

配置产品

配置产品

可以在我们的下载中心找到该产品的所有文档和软件。

显示所有下载
应用
技术参数
文件
配件
配置产品

高温高压下的液位及界面测量

高温高压液位及界面测量

适用于严苛工况的导波雷达液位计 VEGAFLEX 86 可在高温（过程温度）和高压（过程压力）下，测量各种储罐内液体介质的液位及界面。仪表可安装于不同类型的容器、旁通管或蒸汽锅炉中，其测量不受密度或介电常数等介质特性的影响。

仪表具备坚固耐用的机械结构，拥有额外的过程密封作为第二道防线，可胜任化工、石化、能源、油气等行业的高要求测量任务，例如：

  • 精馏塔液位和界面测量
  • 蒸汽锅炉液位测量
  • 液化气 (LPG) 储罐液位测量

其他应用

脱丙烷塔

分馏塔液位和限位测量

脱丙烷塔液位和限位测量

参考应用

分离器界面测量

分离器界面测量

分离器中含乳化层的油/水界面测量

参考应用

再沸器

再沸器液位测量

再沸器液位测量

参考应用

气水分离器（涤气器）

气水分离器液位和压力测量

气水分离器液位和压力测量

参考应用
技术参数
量程 - 距离
  • 75 m [Meter - Foot]
过程温度
  • -196 ... 450 °C [°C - °F]
过程压力
  • -1 ... 400 bar [Bar - kPa - psi]
测量精度
  • ± 2 mm
配置
  • 同轴套管版本 ø 21.3 mm，含多孔
  • 同轴套管版本 ø 42.2 mm，含单孔
  • 同轴套管版本 ø 42.2 mm，含多孔
  • 可更换的测量杆 ø 16 mm
  • 可更换的测量缆 ø 2 mm，带重锤
  • 可更换的测量缆 ø 4 mm，带重锤
  • 可更换的测量缆 ø 2 mm，带定心重锤
  • 可更换的测量缆 ø 4 mm，带定心重锤
接触介质材料
  • 316L
  • C22 合金 (2.4602)
  • 316
螺纹连接
  • ≥ G¾, ≥ ¾ NPT
法兰连接
  • ≥ DN25, ≥ 1"
密封材料
  • FFKM
  • 石墨及陶瓷
外壳材料
  • 塑料
  • 铝
  • 不锈钢（精密铸件）
  • 不锈钢（电解抛光）
防护等级
  • IP66/IP68 (0.2 bar)
  • IP66/IP67
  • IP66/IP68 (1 bar)
输出
  • Profibus PA
  • Foundation Fieldbus
  • 两线制：4 … 20 mA/HART
  • Modbus
  • 四线制：4 … 20 mA/HART
环境温度
  • -40 ... 80 °C
许可证
适用范围
  • ATEX / 欧洲
  • CSA / 加拿大
  • FM / 美国
  • EAC (GOST) / 白俄罗斯
  • EAC (GOST) / 哈萨克斯坦
  • EAC (GOST) / 俄罗斯
  • IEC / 全球
  • NEPSI / 中国
  • UKR Sepro / 乌克兰
  • INMETRO / 巴西
  • CCOE / 印度
  • UKEX
防爆
  • 本质安全型“i”
  • 隔爆外壳“d”
  • 防粉尘点燃外壳“t”
船级社认证
  • ABS
  • BV
  • CCS
  • DNV
  • LR
  • NK
  • RINA
溢出保护
  • WHG（德国水资源法）
  • VLAREM II
SIL 认证
  • SIL2
锅炉许可
  • EN12952-11, EN12953-9
显示与操作
操作
  • PLICSCOM
  • PC，PACTware 和 DTM
  • HART 手操器
  • 软件（例如 AMS™，PDM）
显示
  • 显示/操作模块 PLICSCOM
  • VEGADIS 81
  • VEGADIS 82

图纸发生器

按照您的专用配置生成 2D 和 3D 图纸。
