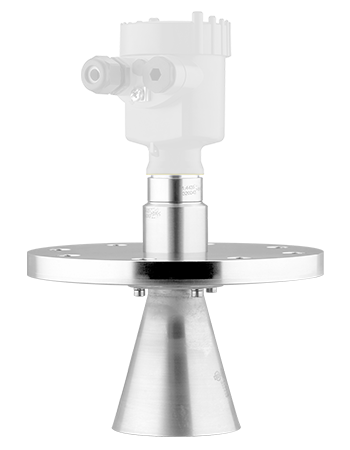

VEGAPULS 66

雷达液位计，用于连续液位测量

在极端的温度和压力下


VEGAPULS 66 - 雷达液位计，用于连续液位测量
VEGAPULS 66

应用范围

因扩大了过程接口和材料的选择面，故可以用于极端的温度和压力范围。
VEGAPULS 66雷达传感器用于恶劣过程条件下液体的持续性物位测量。 适于在储藏和过程容器以及竖管使用。 VEGAPULS 66雷达传感器有不同天线种类，应用广泛。

您的获益

  • 无磨损，无需维护，提高设备利用率
  • 采用非接触式测量，运行免维护
  • 测量精确度高，不受过程条件影响

配置产品

配置产品

可以在我们的下载中心找到该产品的所有文档和软件。

显示所有下载
应用
技术参数
文件
配件
配置产品

雷达 – 物位测量仪表用于测量液体 – 即使介质表面波动

雷达-物位测量仪表VEGAPULS 66的应用范围覆盖所有恶劣的过程条件，主要是用于化工行业、环保及回收再利用技术以及石化行业。非接触式雷达式物位测量仪表用在锅炉和泥浆池，从过程容器到储罐。

其他应用

船舰液体舱

军舰及科研船功能舱的液位测量

军舰及科研船功能舱的液位测量

参考应用
技术参数
量程 - 距离
  • 35 m [Meter - Foot]
过程温度
  • -60 ... 400 °C [°C - °F]
过程压力
  • -1 ... 160 bar [Bar - kPa - psi]
测量精度
  • ± 8 mm
频率
  • 6 GHz
发射角
  • ≥ 14°
配置
  • 分离式喇叭天线
  • 喇叭天线 ø 48 mm
  • 喇叭天线 ø 75 mm
  • 喇叭天线 ø 95 mm
  • with ø 52 mm standpipe
  • for separate standpipe
  • 喇叭天线 ø 140 mm (瓷漆)
  • 喇叭天线 ø 145 mm
  • 喇叭天线 ø 160 mm (瓷漆)
  • 喇叭天线 ø 195 mm
  • 喇叭天线 ø 240 mm
接触介质材料
  • 316L
  • C22 合金 (2.4602)
  • 搪瓷
  • C276 合金 (2.4819)
  • 316
  • 1.4435
法兰连接
  • ≥ DN50, ≥ 2"
密封材料
  • EPDM
  • FKM
  • FFKM
  • 石墨及陶瓷
  • PTFE
  • 硅胶（包覆 FEP）
外壳材料
  • 塑料
  • 铝
  • 不锈钢（精密铸件）
  • 不锈钢（电解抛光）
防护等级
  • IP66/IP68 (0.2 bar)
  • IP66/IP67
  • IP66/IP68 (1 bar)
输出
  • Profibus PA
  • Foundation Fieldbus
  • 两线制：4 … 20 mA/HART
  • Modbus
  • 四线制：4 … 20 mA/HART
环境温度
  • -40 ... 80 °C
许可证
适用范围
  • ATEX / 欧洲
  • CSA / 加拿大
  • FM / 美国
  • EAC (GOST) / 白俄罗斯
  • EAC (GOST) / 哈萨克斯坦
  • EAC (GOST) / 俄罗斯
  • IEC / 全球
  • KOSHA / 韩国
  • NEPSI / 中国
  • UKR Sepro / 乌克兰
  • IEC / 澳大利亚
  • UKEX
防爆
  • 本质安全型“i”
  • 隔爆外壳“d”
  • 防粉尘点燃外壳“t”
船级社认证
  • ABS
  • BV
  • CCS
  • DNV
  • GL
  • LR
  • NK
  • RINA
  • RMROS
溢出保护
  • WHG（德国水资源法）
SIL 认证
  • SIL2
显示与操作
操作
  • PLICSCOM
  • PC，PACTware 和 DTM
  • HART 手操器
  • 软件（例如 AMS™，PDM）
显示
  • 显示/操作模块 PLICSCOM
  • VEGADIS 81
  • VEGADIS 82

图纸发生器

按照您的专用配置生成 2D 和 3D 图纸。

现在配置

产品信息

VEGAPULS WL 61, 61, 62, 63, 64, 65, 66

    • ZH
    • EN
    • US
    • DE
    • ES
    • FR
    • IT
    • NL
    • PT
    • TR
下载

产品数据表

VEGAPULS 66

两线制: 4 … 20 mA/HART

    • ZH
    • EN
    • US
    • DE
    • ES
    • FR
    • IT
    • NL
    • PT
    • TR
下载

操作说明书

VEGAPULS 66

两线制: 4 … 20 mA/HART

    • ZH
    • EN
    • DE
    • CS
    • ES
    • FR
    • HU
    • IT
    • KK
    • NL
    • PL
    • PT
    • TR
    • UK
下载

图纸发生器

按照您的专用配置生成 2D 和 3D 图纸。

现在配置

该产品的更多下载

可以在我们的下载中心找到该产品的所有文档和软件。

显示所有下载
显示仪表
控制器
无线通信
安全栅
浪涌保护器
设备组件
配件
备件
我们的建议

PLICSCOM

显示操作模块 PLICSCOM

测量值显示及操作模块，用于 plics® 仪表

产品细节

Bluetooth USB adapter

Wireless adjustment of sensors and instruments via Bluetooth

产品细节

VEGADIS 81

罐旁显示仪/外接显示操作模块 VEGADIS 81

Remote measurement value indication and adjustment of plics® sensors

产品细节

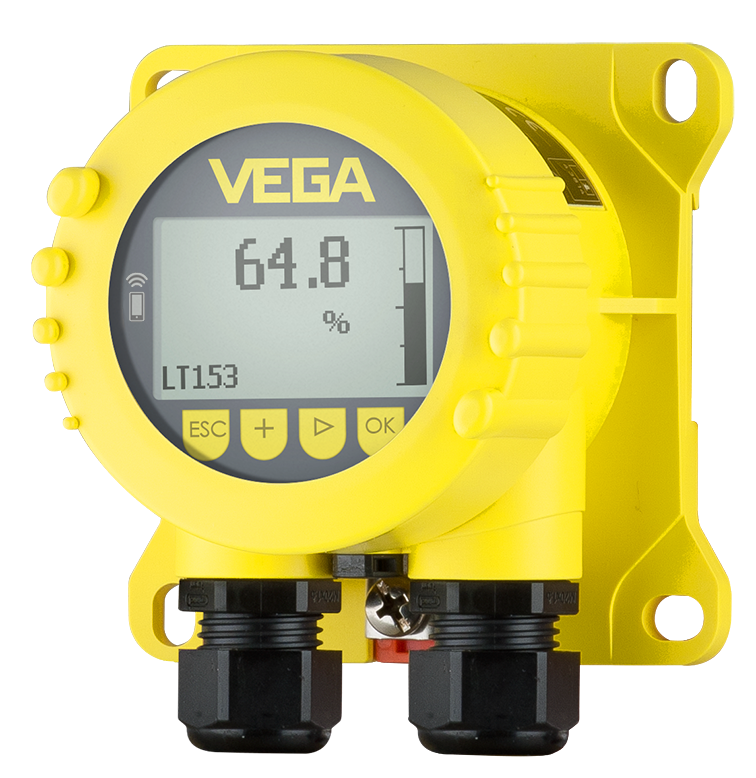

VEGADIS 82
